خلاصہ: یہ مقالہ نائجیریا میں فوٹو وولٹک نظام کے ڈی سی سائیڈ میں Acrel DJSF1352-RN DC انرجی میٹر کے اطلاق کو متعارف کرایا گیا ہے۔ یہ بنیادی طور پر فوٹو وولٹک نظام میں ڈی سی کرنٹ کی پیمائش کرنے کے لیے استعمال ہوتا ہے، اور سرکٹ سسٹم کی پیمائش، بات چیت اور کنٹرول کرنے کے لیے ہال کرنٹ سینسر کے ساتھ تعاون کرتا ہے۔
1. منصوبے کا جائزہ
کمپنی نائیجیریا میں واقع ہے اور ایک نئی توانائی کمپنی ہے۔ بنیادی طور پر افریقہ میں فوٹو وولٹک پاور جنریشن کے منصوبوں میں مصروف ہے۔ کسٹمر فوٹو وولٹک سسٹم کے ڈی سی سائیڈ پر کرنٹ اور وولٹیج مانیٹر کرنے کے لیے ڈی سی میٹرز اور ہال سینسر استعمال کرنا چاہتا ہے۔
2. DJSF1352-RN DC انرجی میٹرز
DJSF1352-RN ریل ماونٹڈ DC پاور میٹر ٹیلی کمیونیکیشن بیس سٹیشنز، DC چارجنگ پائلز، سولر فوٹو وولٹک اور دیگر ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، میٹروں کی یہ سیریز DC سسٹم میں وولٹیج، کرنٹ، پاور اور فارورڈ اور ریورس انرجی وغیرہ کی پیمائش کر سکتی ہے۔ سائٹ کے اصل استعمال، آپ کل طاقت کی پیمائش کر سکتے ہیں، لیکن یہ بھی وقت کی ایک مخصوص مدت کے اندر اندر توانائی کی پیمائش. ٹیسٹ کے نتائج کو مقامی ڈسپلے کے لیے استعمال کیا جا سکتا ہے، بلکہ صنعتی کنٹرول کے آلات، کمپیوٹرز کے ساتھ پیمائش اور کنٹرول سسٹم بنانے کے لیے بھی استعمال کیا جا سکتا ہے۔
میٹر میں انفراریڈ کمیونیکیشن انٹرفیس اور RS-485 کمیونیکیشن انٹرفیس ہوسکتا ہے، اور ایک ہی وقت میں Modbus-RTU پروٹوکول اور DLT645-97 (07) پروٹوکول کو سپورٹ کرتا ہے۔ میٹر میں ریلے الارم آؤٹ پٹ اور ڈیجیٹل ان پٹ فنکشن ہوسکتا ہے؛ آپ تناسب سیٹ کرسکتے ہیں۔ ، الارم، اور مختلف تقاضوں کے مطابق میٹر پینل کیز کے ذریعے مواصلات۔ میٹر میں سوئچ کی ایونٹ ریکارڈنگ (Modbus پروٹوکول)، پروگرامنگ اور ایونٹ سیٹنگ ریکارڈ (645 پروٹوکول)، ڈیٹا کے فوری اور ٹائمنگ فریز فنکشن (645 پروٹوکول)، وولٹیج اور کرنٹ پاور کی زیادہ سے زیادہ اور کم از کم ویلیو ریکارڈنگ فنکشن۔

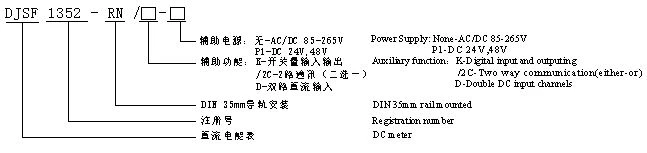

3. قسم اور فنکشن کی تفصیل
نوٹ: جب ڈوئل ڈی سی ان پٹ (D) فنکشن کا انتخاب کیا جاتا ہے، اگر ہال کرنٹ سینسر ان پٹ استعمال کیا جاتا ہے
موجودہ چینل، دوسرے ہال سینسر کو بجلی فراہم کرنے کے لیے ایک پاور سپلائی ماڈیول فراہم کیا جائے گا؛ اگر D فنکشن فراہم نہیں کیا جاتا ہے، تو الیکٹرک میٹر کی بلٹ ان پاور سپلائی استعمال کی جا سکتی ہے۔
تکنیکی پیرامیٹرز | انڈیکس | |||||
ان پٹ | برائے نام قیمت | وولٹیج ان پٹ کی حد | موجودہ ان پٹ | |||
DC 0-1000V | ہال سینسر: 0-20mA، 4-20mA، 0-5V، 0-10V وغیرہ۔ | |||||
اوورلوڈ | 1.2 بار درجہ بندی (مسلسل)؛ 2 بار درجہ بندی/1 سیکنڈ؛ | |||||
طاقت کا استعمال | وولٹیج: ≤0.2VA، موجودہ ≤0.1VA | |||||
درستگی کی کلاس | کلاس 1 | |||||
فنکشن | ڈسپلے | 8 بٹ سیگمنٹ LCD اسکرین (LCD) | ||||
مواصلاتی انٹرفیس | RS485 (دو اختیارات) | |||||
مواصلاتی پروٹوکول | Modbus-RTU，DL/T 645-2007 | |||||
سوئچ | آؤٹ پٹ سوئچ کریں۔ | 2 ریلے آؤٹ پٹس، 2A/30VDC یا 2A/250VAC | ||||
ان پٹ سوئچ کریں۔ | 2 خشک رابطہ ان پٹ | |||||
نبض کی پیداوار | ایک دوسری پلس آؤٹ پٹ، ایک انرجی پلس آؤٹ پٹ | |||||
میٹر مینو سیٹنگز میں SYS->؛ پلس ڈسپلے دیکھیں۔ مثال کے طور پر: میٹر 100 دکھاتا ہے، جو 100imp/kWh ہے۔ | ||||||
بجلی کی فراہمی | وولٹیج کی حد | AC/DC 85-265V یا DC24V(±10%) یا DC48V(±10%) | ||||
طاقت کا استعمال | ≤ 3W | |||||
پاور فریکوئنسی وولٹیج کا مقابلہ کرتی ہے۔ | بجلی کی فراہمی // وولٹیج ان پٹ // موجودہ ان پٹ // ریلے آؤٹ پٹ اور سوئچ ان پٹ // کمیونیکیشن انٹرفیس / / پلس آؤٹ پٹ 3kV/1 منٹ بجلی کی فراہمی // ریلے آؤٹ پٹ // وولٹیج ان پٹ // موجودہ ان پٹ 3kV/1 منٹ پلس آؤٹ پٹ // کمیونیکیشن انٹرفیس // سوئچ ان پٹ 2kV/1 منٹ | |||||
تسلسل وولٹیج کا مقابلہ کرتا ہے۔ | ±6KV | |||||
موصلیت مزاحمت | ≥ 40M Ω | |||||
اوسط رکاوٹ سے پاک کام کے اوقات | ≥50000h | |||||
ماحولیات | درجہ حرارت | عام آپریٹنگ درجہ حرارت: -25 °C ~ +65 °C؛ کام کرنے والے درجہ حرارت کو محدود کریں: -40 °C ~ +70 °C؛ ذخیرہ کرنے کا درجہ حرارت: -40℃～+80℃ | ||||
نمی | ≤93%RH، کوئی گاڑھا نہیں، کوئی سنکنرن گیس نہیں۔ | |||||
اونچائی | ≤2500m | |||||
4. اسپلٹ کور ہال کرنٹ ٹرانسفارمر
قسم | موجودہ درجہ بندی | شرح پیداوار | یپرچر کی پیمائش | بجلی کی فراہمی |
AHKC-EKA | 0-(50-500)A | 5V/4V | Φ20 ملی میٹر | ±15V |
AHKC-EKAA | DC 0-(50-500)A | 4-20mA | Φ20 ملی میٹر | 12V/24V |
AHKC-EKDA | AC 0-(50-500)A | 4-20mA | Φ20 ملی میٹر | 12V/24V |
AHKC-EKB | 0-(200-1000)A | 5V/4V | Φ40 ملی میٹر | ±15V |
AHKC-EKBA | DC 0-(200-1000)A | 4-20mA | Φ40 ملی میٹر | 12V/24V |
AHKC-EKBDA | AC 0-(200-1000)A | 4-20mA | Φ40 ملی میٹر | 12V/24V |
اے ایچ کے سی-ای کے سی | 0-(500-1500)A | 5V/4V | Φ55 ملی میٹر | ±15V |
AHKC-EKCA | DC 0-(500-1500)A | 4-20mA | Φ55 ملی میٹر | 12V/24V |
AHKC-EKCDA | AC 0-(500-1500)A | 4-20mA | Φ55 ملی میٹر | 12V/24V |
AHKC-K | 0-(400-2000)A | 5V/4V | 64*16 ملی میٹر | ±15V |
AHKC-KAA | DC 0-(400-2000)A | 4-20mA | 64*16 ملی میٹر | 12V/24V |
اے ایچ کے سی- کے ڈی اے | AC 0-(400-2000)A | 4-20mA | 64*16 ملی میٹر | 12V/24V |
AHKC-H | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
AHKC-KA | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
AHKC-HB | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
AHKC-HBAA | DC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
DC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
DC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V | |
AHKC-HBDA | AC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
AC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
AC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V |
5. کسٹمر کی ضرورت
客户 有 一个 太阳能 混合 动力 系统 .PV 板، 电池 储能 与 柴油 发生器 电信 站، 三者 连接 到 同 一根 母线. 客户 想 用 直流 仪表 来 监测 母线 的 电流 电压. 他们 的 太阳能 系统 是 电信 基站، 辅助电源是DC48V،电流是DC100A۔
گاہک کے پاس سولر ہائبرڈ سسٹم ہے۔ ٹیلی کام اسٹیشن کے لیے پی وی پینل، بیٹری اسٹوریج اور ڈیزل جنریٹر，تمام 3 سسٹم ایک ہی بس بار سے جڑے ہوئے ہیں۔ وہ ڈی سی میٹر کا استعمال کرتے ہوئے بس بار سے واٹ گھنٹے کی ریڈنگ جاننا چاہتے ہیں۔ اور ان کی سولر سائٹ ایک ٹیلی کام سائٹ ہے۔ پاور سپلائی وولٹیج DC 48V ہے، کرنٹ DC100A ہے۔
کتابیات
1. انٹرپرائز مائیکرو گرڈ سسٹم 2021.04 کے لیے حل
