خلاصہ
ATE سیریز اور ARTM-Pn اعلی یا کم وولٹیج کیبنٹس میں سرکٹ بریکر رابطے، کیبل، بس بار کے اصل وقت کے درجہ حرارت کی نگرانی کے لیے موزوں ہیں۔
منصوبے کا جائزہ
روس میں ایک پروجیکٹ کو ہائی وولٹیج کیبنٹ میں بس بارز اور کیبلز کے درجہ حرارت کی نگرانی کرنے کی ضرورت ہے۔ مختلف پہلوؤں کا موازنہ کرنے کے بعد، گاہک نے پایا کہ ہمارے ATE سیریز کے وائرلیس درجہ حرارت کے سینسر اور ARTM-Pn وائرلیس درجہ حرارت کی پیمائش کرنے والے آلات جو طویل مواصلاتی فاصلے کے ساتھ نصب کرنے میں آسان ہیں، اور ایپلی کیشنز کی ایک وسیع رینج رکھتے ہیں۔ لہذا انہوں نے ہمارے وائرلیس درجہ حرارت کی پیمائش کا سامان استعمال کرنے کا فیصلہ کیا۔
مصنوعات کے ڈیزائن

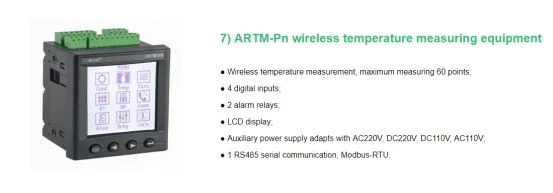

ARTM-Pn وائرلیس درجہ حرارت کی پیمائش کرنے والے آلات کو وائرلیس درجہ حرارت کی پیمائش کے آلات، NB/T 42086-2016 کی تفصیلات کے مطابق تیار کیا گیا ہے۔ یہ 3-35kV انڈور سوئچ گیئرز کے لیے موزوں ہے، بشمول بلٹ ان سوئچ گیئرز، ہینڈ کارٹ سوئچ گیئرز، فکسڈ سوئچ گیئرز اور لوپ نیٹ سوئچ گیئرز۔ یہ 0.4kV کم وولٹیج والے سوئچ گیئرز جیسے فکسڈ سوئچ گیئرز اور دراز سوئچ گیئرز کے لیے بھی موزوں ہے۔ وائرلیس درجہ حرارت کے سینسر سوئچ گیئرز میں کسی بھی حرارتی مقام پر نصب کیے جاسکتے ہیں، ڈیوائس مانیٹر شدہ درجہ حرارت کے ڈیٹا کی حقیقی وقت میں منتقلی کے لیے وائرلیس ڈیٹا ٹرانسمیشن ٹیکنالوجی کا استعمال کرتی ہے اور ایسے ڈیٹا کو ARTM-Pn پر مقامی طور پر ڈسپلے کرتی ہے۔ اس کے علاوہ، اسے RS485 پورٹ کے ذریعے ریموٹ انٹیلجنٹ مانیٹرنگ کے لیے نیٹ ورک کیا جا سکتا ہے۔

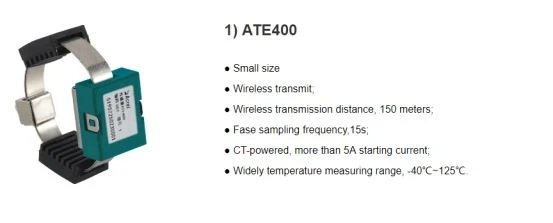

ATE سیریز کے وائرلیس ٹمپریچر سینسرز کی تین قسمیں ہیں اور اسی طرح سے بڑھنے کے تین طریقے ہیں، یعنی بولٹ ٹائپ، اسٹریپ سیکیورڈ ٹائپ اور ٹائیڈ ٹائپ۔ بولٹ کی قسم کیبل اور بس بار کے درمیان اور کیبل اور ڈس کنیکٹر کے درمیان جوڑوں پر استعمال کے لیے موزوں ہے۔ پٹا سے محفوظ قسم حرکت پذیر رابطوں اور بریکر، کیبل جوائنٹس اور بس بار کے فکسڈ رابطوں کے لیے موزوں ہے۔ ٹائی کی قسم حرکت پذیر رابطوں، بس بارز، کیبلز اور بس بار اور کیبل کے درمیان جوڑوں پر استعمال کے لیے موزوں ہے۔

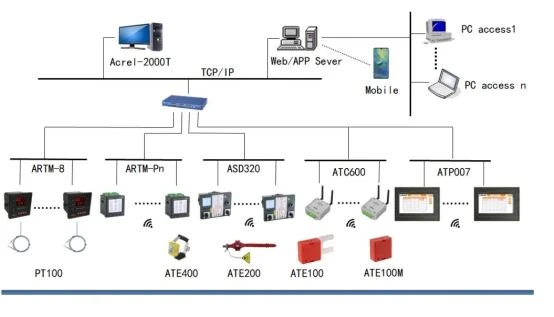

نیٹ ورک ٹیپولوجی

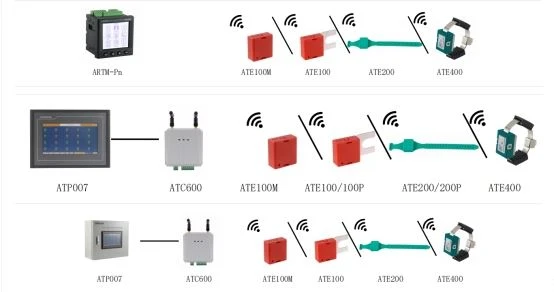

پروڈکٹ

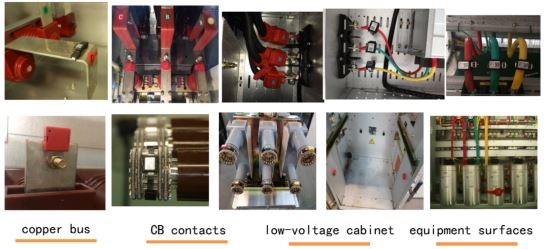

تنصیب
