مصنوعات کی تصریح
 موجودہ ٹرانسفارمر کی پیمائش کرنے والے ایکرل کی بنیادی موجودہ پیمائش کی حد 5-3000 اے ہے، 0.2 کلاس یا 0.5 کلاس کی درستگی کی سطح، اعلی موجودہ قدر کو 5اے یا 1 اے میں تبدیل کرتی ہے، جو صنعتی پیمائش کے لئے وقف ہے، اور بلنگ الیکٹرک انرجی میٹر کے ساتھ مل کر استعمال کی جاسکتی ہے، اور پیمائش درست اور قابل اعتماد ہے۔ |
ہمارے موجودہ پیمائش ٹرانسفارمر ایک فلپ ڈیزائن، خوبصورت شکل اور آسان وائرنگ کا استعمال کیا. فلپ کور مواد منتخب شفاف پولی کاربونیٹ ثانوی سیسہ کی وائرنگ واضح طور پر دیکھ سکتے ہیں. گول امتزاج سوراخ قسم کیبل اور بس بار سیٹنگ اجزاء سے گزرنے کے لئے اے سی کرنٹ سگنل کے طور پر استعمال کیا جا سکتا ہے اور عام طور پر برقی پیمائش آلات کے ساتھ مل کر استعمال کیا جاتا ہے.

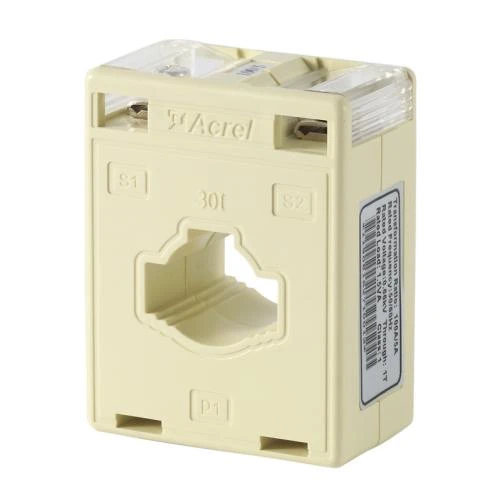

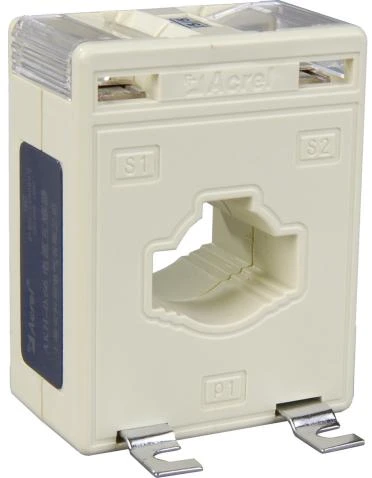

ظہور
 |  |

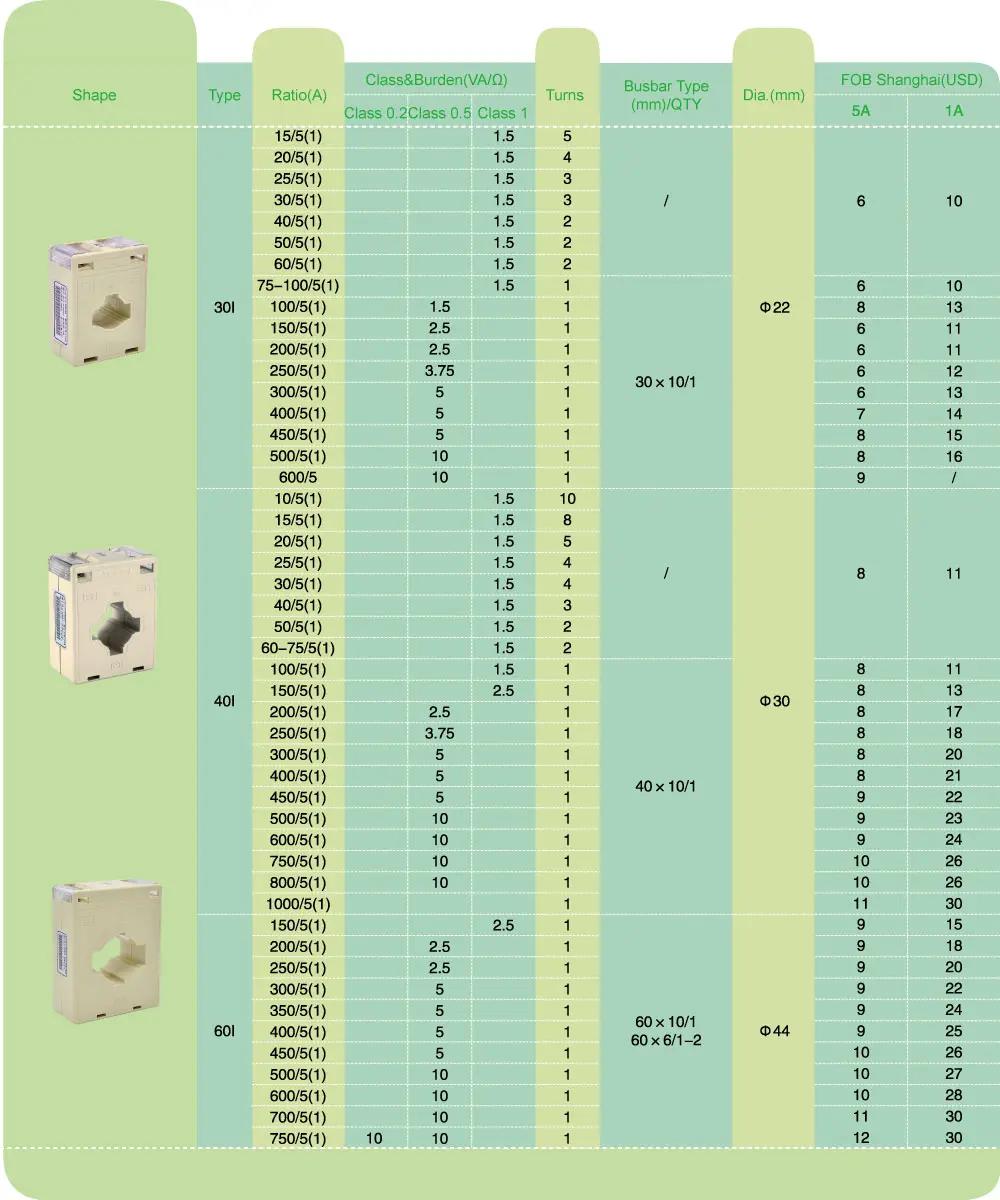

پیرامیٹر
تناسب | کلاس اور بوجھ (وی اے/ Ω) | موڑتا ہے | بسبار قسم(ملی میٹر)/کیو ٹی وائی | دیا.(ملی میٹر) | |||
0.2 | 0.5 | 1 | |||||
30آئی | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40آئی | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60آئی | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80آئی | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
ابعاد
سائز(ملی میٹر) روپ | ابعاد | سوراخ سائز | تنصیب سائز | |||||
W | H | D | ایک | e | Φ | M | N | |
30 میں | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 میں | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 میں | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 میں | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

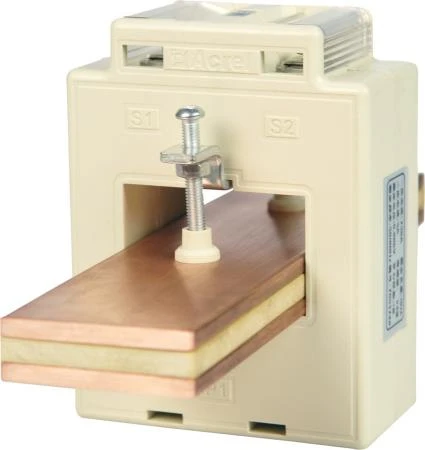

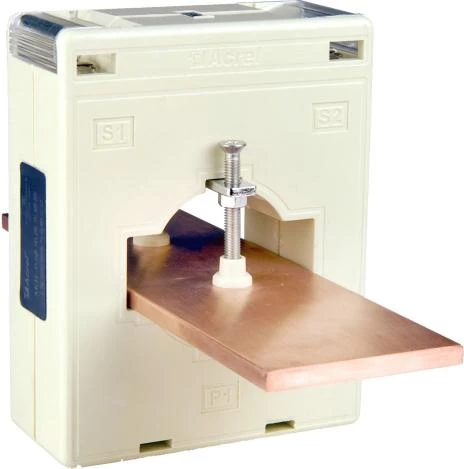

یہ سی ای سرٹیفائیڈ کرنٹ ٹرانسفارمرز سنگل کیبل، متعدد کیبلز یا ایک ہی بسبار کو سی ٹی کے کھلنے سے گزرنے کی اجازت دیتے ہیں۔
ماحول کا استعمال کریں
● ریٹڈ ورکنگ وولٹیج اے سی 0.66کے وی (اے سی 0.69کے وی، جی بی 156-2003 کے مساوی)
● ریٹڈ فریکوئنسی 50-60ہرٹز
● محیط درجہ حرارت -30° سینٹی چ~7°0سینٹی.
● اونچائی 3000 میٹر ≤
● پاور فریکوئنسی وولٹیج 3000وی/1منٹ 50ہرٹز برداشت کریں
● ایسی جگہوں پر استعمال کیا جاتا ہے جہاں براہ راست بارش یا برف باری نہیں ہوتی، کوئی سنگین آلودگی اور شدید ارتعاش نہیں ہوتا
 |  |  |
