پیداوار کی وضاحت

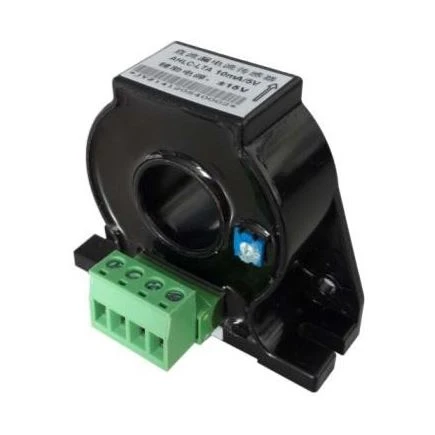

ڈی سی لیکیج کرنٹ سنسر ایک پیمائش ماڈیول ہے جو پیمائش شدہ براہ راست کرنٹ کو فلکس گیٹ تھیوری کے مطابق متناسب براہ راست کرنٹ یا وولٹیج سگنل میں تبدیل کرتا ہے اور ان پٹ سائیڈ آؤٹ پٹ سائیڈ سے انتہائی انسولیٹیڈ ہے۔ عام آؤٹ پٹ میں 4-20ایم اے، ڈی سی0-5وی اور ڈی سی 0-10وی سگنل شامل ہیں۔ یہ معیاری سگنلز مختلف ڈیوائسز جیسے پی ایل سی، آر ٹی یو اور ڈی اے ایس کارڈز کے ذریعے حاصل کیے جا سکتے ہیں اور مختلف موجودہ مانیٹرنگ ایپلی کیشنز کے لیے استعمال کیے جا سکتے ہیں۔ لیکیج موجودہ ٹرانسفارمرز آؤٹ لیٹ + اور – ڈی سی سرکٹ کے ارد گرد.

یہ سرکٹ شاخوں میں سینسر کے آؤٹ پٹ سگنلز کا پتہ لگاتا ہے۔ اگر سرکٹ شاخوں میں انسولیشن نارمل ہے، تو سینسر کو پاس کرنے والا موجودہ مخالف سمت میں برابر ہونا چاہئے۔ آؤٹ پٹ سگنل صفر ہے۔ اگر سرکٹ برانچ گراؤنڈ ہو جاتی ہے تو تفریقی کرنٹ لیکیج کرنٹ ٹرانسفارمر سے گزرتا ہے اور سنسر کا آؤٹ پٹ صفر نہیں ہوتا۔ لہذا سرکٹ برانچوں سے آؤٹ پٹ سگنلز کا پتہ لگا کر ڈی سی سسٹم میں گراؤنڈ برانچ کی شناخت ممکن ہے۔ نظریہ درست لائن شناخت کی ضمانت دیتا ہے اور تقسیم شدہ کیپیسیٹنس کے اثر کو روکتا ہے۔

ظہور

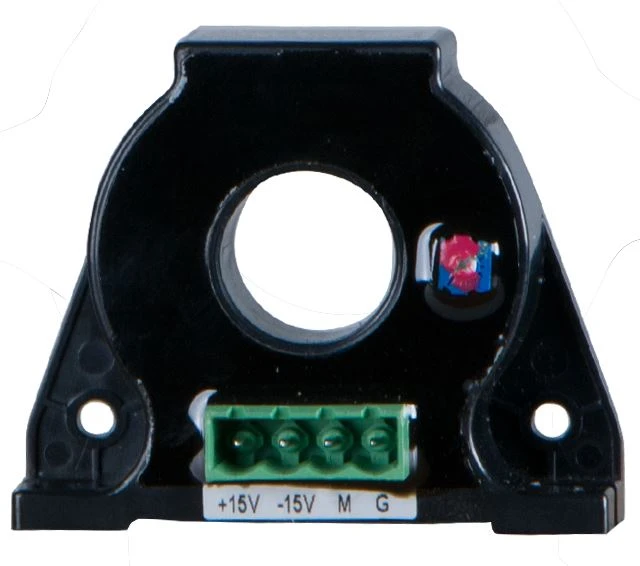

اے ایچ ایل سی-ایل ٹی اے

اے ایچ ایل سی ای اے

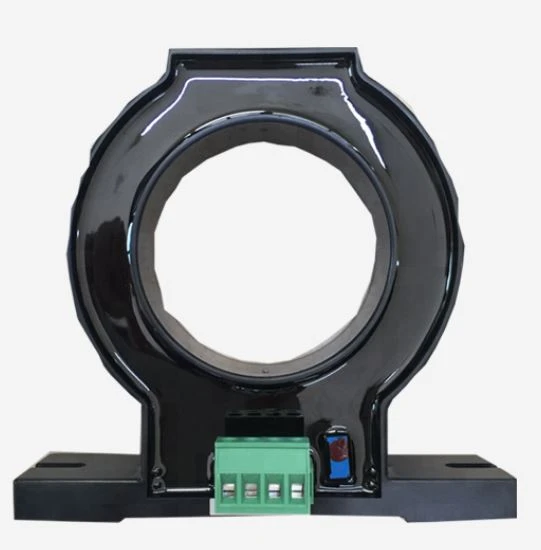

اے ایچ ایل سی ای بی

پیرامیٹر

تفصیلات	درجہ بندی کرنٹ	بجلی کی فراہمی	درجہ بندی شدہ پیداوار	اپرچر کی پیمائش (ملی میٹر)	درستی کی ڈگری
اے ایچ ایل سی-ایل ٹی اے	ڈی سی 10ایم اے~2اے	±15وی	5وی	φ 20	1
اے ایچ ایل سی ای اے	ڈی سی 10ایم اے~2اے	±15وی	5وی	φ 40	1
اے ایچ ایل سی ای بی	ڈی سی 10ایم اے~2اے	±15وی	5وی	φ 60	1

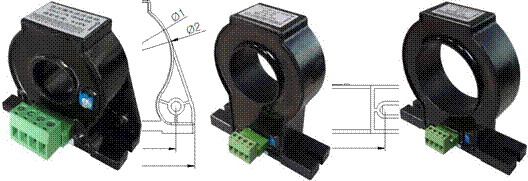

جہت (اکائی: ملی میٹر)


انجیر.1	انجیر.2	انجیر.3

سائز کی تخصیص	آؤٹ لائن سائز(ملی میٹر)				ذریعے سائز (ملی میٹر)	چڑھنا سائز (ملی میٹر)		شکل
سائز کی تخصیص	W	H	D	Φ 2	Φ 1	M	N	شکل
اے ایچ ایل سی-ایل ٹی اے	68	57	20	50	20	52	52	انجیر.1
اے ایچ ایل سی ای اے	100	108	30	75	40	78	/	انجیر.2
اے ایچ ایل سی ای بی	120	112	30	94	60	98	/	انجیر.3
