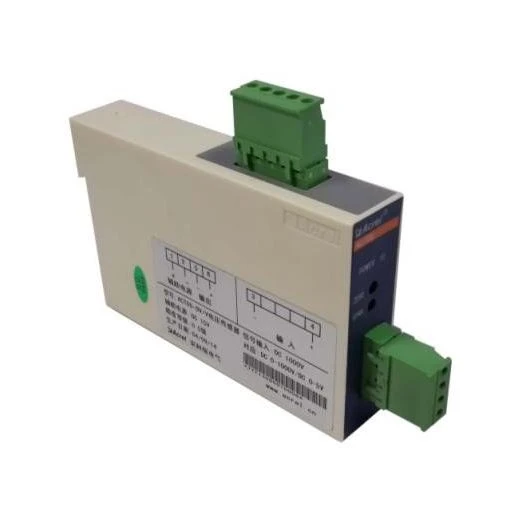

ڈی سی وولٹیج سینسر

️️● DC وولٹیج کی پیمائش

️️● فوری جواب

️️● بڑی اوورلوڈ صلاحیت️️● اعلی درستگی

️️● DIN ریل بڑھ رہی ہے۔

️️● ان پٹ سائیڈ اور آؤٹ پٹ سائیڈ کے درمیان 3.5kV موصلیت

● ماڈل: BM-DV سیریز

پیداوار کی تفصیل

BM سیریز کے DC وولٹیج سینسرز پیمائش کرنے والے ماڈیول ہیں جو آپٹیکل آئسولیشن تھیوری کے مطابق ناپے ہوئے DC وولٹیج کو متناسب DC کرنٹ یا DC وولٹیج سگنل میں تبدیل کرتے ہیں۔ ان پٹ سائیڈ آؤٹ پٹ سائیڈ سے انتہائی موصل ہے۔

اعلی درستگی، لکیری اور انضمام، چھوٹے سائز، سادہ ڈھانچہ، طویل مدتی استحکام اور مختلف کام کے حالات کے مطابق موافقت۔ وہ بڑے پیمانے پر بجلی، پٹرولیم، کان، کیمیکل، ریلوے، مواصلات، عمارت آٹومیشن کے شعبوں میں نظام کے کنٹرول اور برقی آلات کی کھوج کے لیے استعمال ہوتے ہیں۔

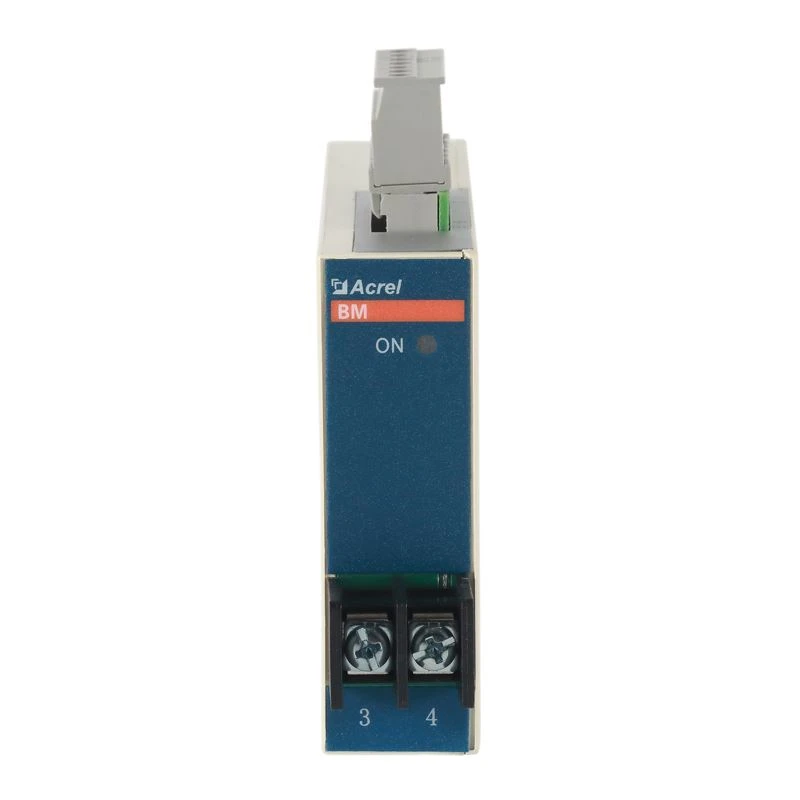

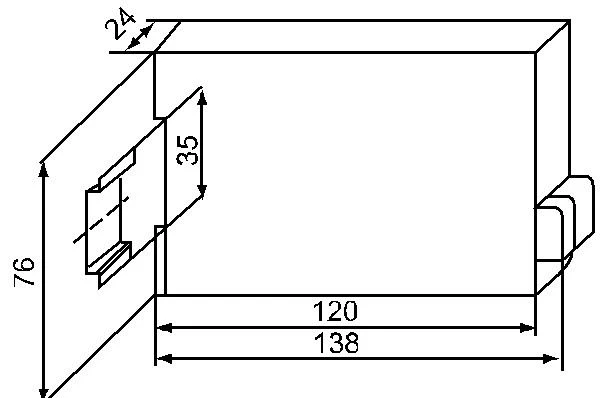

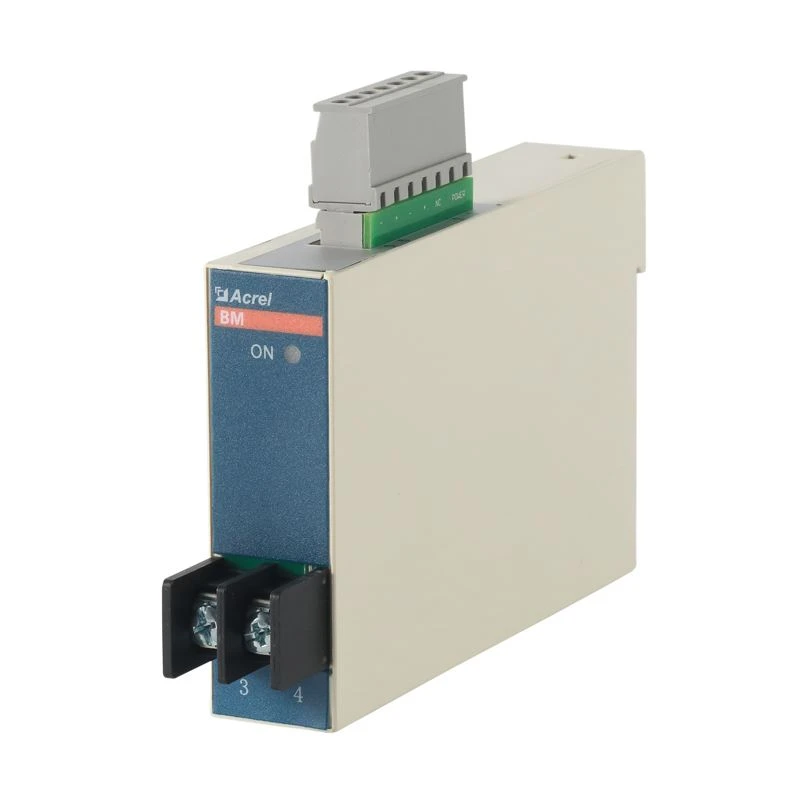

ظہور

پیرامیٹرز

تکنیکی پیرامیٹرز		انڈیکس
ان پٹ		شرح شدہ وولٹیج DC300～1500V
		وولٹیج کی حد کی پیمائش 120% * Vpn
آؤٹ پٹ	برائے نام قیمت	وولٹیج: DC 0-5V، DC0-10V موجودہ: DC 4-20mA، DC 0-20mA
	اوورلوڈ تحفظ	زیادہ سے زیادہ آؤٹ پٹ≤ مکمل پیمانے کا 150٪
	لوڈ مزاحمت	& gt؛ 5000Ω (وولٹیج آؤٹ پٹ)/<؛ 450Ω (موجودہ آؤٹ پٹ)
بجلی کی فراہمی		DC12V / DC15V / DC24V / DC48V （اختیاری）
صحت سے متعلق ڈگری		0.5
وولٹیج کا سامنا		ان پٹ/ کے درمیان پاور فریکوئنسی وولٹیج 3500VAC کا مقابلہ کرتی ہے پیداوار اور بجلی کی فراہمی
لکیری غلطی		0.2%
آفسیٹ وولٹیج/آفسیٹ کرنٹ (Ta = +25℃)		50mV (وولٹیج آؤٹ پٹ کے مطابق)/80uA (موجودہ آؤٹ پٹ کے مطابق)
جواب وقت		≤ 30mS
موصلیت مزاحمت		20MΩ@DC500V
تنصیب کا طریقہ		گائیڈ ریل TS35 کے ساتھ
محیطی حالات	درجہ حرارت	آپریٹنگ درجہ حرارت: -10℃-+55℃؛ ذخیرہ کرنے کا درجہ حرارت: -40℃-+85℃
	نمی	≤93%RH، کوئی اوس نہیں، کوئی جارحانہ گیس نہیں۔
	اونچائی	≤2500m
