بیان

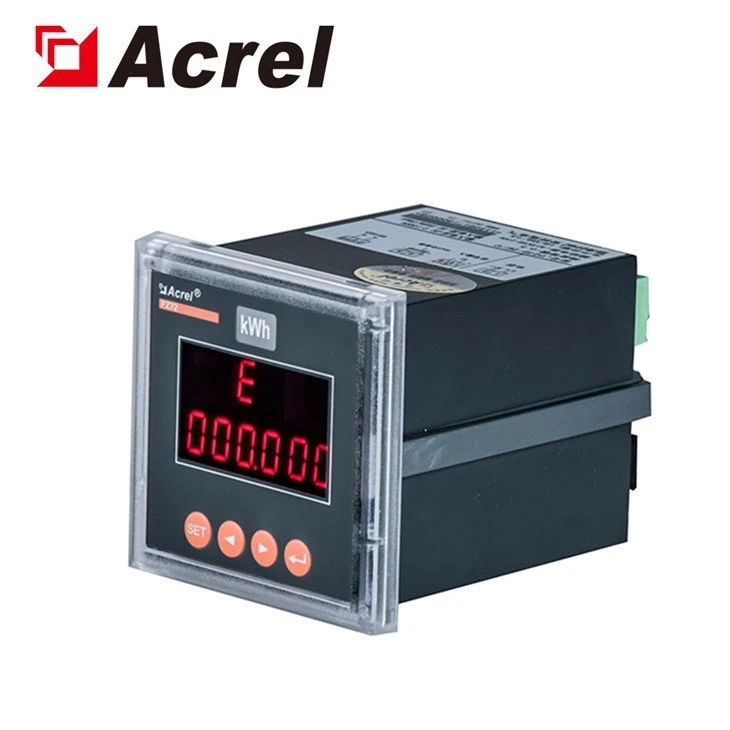

پی زیڈ سیریز ذہین ڈی سی انرجی میٹر ڈی سی پینلز، شمسی توانائی، ٹیلی کمیونیکیشن بیس اسٹیشنوں اور چارجنگ پورٹس جیسی ایپلی کیشنز کے لئے ڈیزائن کیا گیا ہے۔ آلات کا یہ سلسلہ ڈی سی نظام میں وولٹیج، کرنٹ، پاور، فارورڈ اور ریورس پاور کی پیمائش کر سکتا ہے۔ اسے مقامی ڈسپلے کے لیے استعمال کیا جا سکتا ہے اور پیمائش اور کنٹرول سسٹم سے صنعتی کنٹرول آلات، کمپیوٹرز سے منسلک کیا جا سکتا ہے۔

پی زیڈ سیریز ذہین ڈی سی توانائی میٹر بھی صارف کے لئے منتخب کرنے کے لئے بیرونی عذر فنکشن کی ایک قسم ہے: آر ایس 485 مواصلاتی انٹرفیس, موڈبس-آر ٹی یو پروٹوکول, ریلے الارم آؤٹ پٹ, ڈیجیٹل ان پٹ / آؤٹ پٹ. مختلف ضروریات کے مطابق، آلات پینل کلیدوں کے ذریعے، آپ تناسب، مواصلاتی پیرامیٹرز سیٹ کرسکتے ہیں

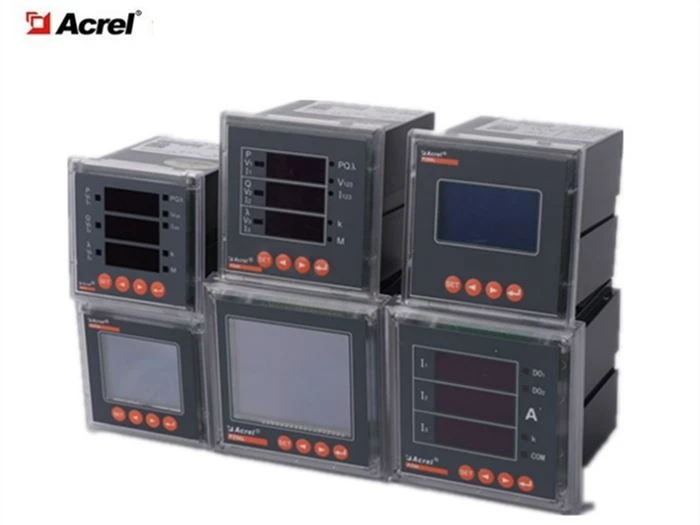

ظہور

یہ پروڈکٹ معیاری کیو/جی ڈی ڈبلیو 1825-2013 ڈی سی پاور میٹر کی تخصیص، جی بی/ٹی 29318-2012 الیکٹرک گاڑیوں کے لئے غیر گاڑیوں چارجنگ الیکٹرک انرجی میٹرنگ، کیو/جی ڈی ڈبلیو 364-2009 سنگل فیز انرجی میٹر کی وضاحت کی متعلقہ تکنیکی ضروریات کو پورا کرتی ہے۔

پیرامیٹر

پیرامیٹر	قیمت
ان پٹ	ڈی سی وولٹیج	حد اطلاق ان پٹ	0~100وی,0~500وی,0~1000وی
		ان پٹ مزاحمت	≥6kΩ/وی
	ڈی سی کرنٹ	حد اطلاق ان پٹ	0~2500اے (شنٹ یا ہال سنسر)
		شنٹ	آؤٹ پٹ 75 ایم وی
		ہال	آؤٹ پٹ 0~20ایم اے، 0~5وی
		کھپت	≤1mڈبلیو
	اوور لوڈ	.2 فولڈ ریٹنگ(مسلسل)؛1 سیکنڈ کے لئے 10 گنا ریٹنگ
درستگی کلاس	0.5 کلاس
پلس	وولٹیج اور موجودہ :750وی، 300اے، ڈیفالٹ پلس مستقل:100امپ/کے ڈبلیو ایچ
	وولٹیج اور موجودہ :1000وی، 300اے، ڈیفالٹ پلس مستقل:100امپ/کے ڈبلیو ایچ
	وولٹیج اور موجودہ :1000وی، 200اے، ڈیفالٹ پلس مستقل:100امپ/کے ڈبلیو ایچ

کار	پیمائش برقی پیرامیٹرز کی	یو، میں، پی
	کے ڈبلیو ایچ کی پیمائش	فعال کے ڈبلیو ایچ (مثبت اور منفی) فعال کے ڈبلیو ایچ (مثبت اور منفی)
	ملٹی ٹیرف	ٹائم ٹیبل کے دو سیٹ، ایک سال کو 4 ٹائم زون ز میں تقسیم کیا جا سکتا ہے، ٹائم ٹیبل کے ہر سیٹ کو 12 روزانہ ٹائم سلاٹ، 4 ریٹ (ایف 1، ایف 2، ایف 3، ایف 4 چوٹیاں اور فلیٹ ویلیاں) مقرر کیا جا سکتا ہے، مدت کا کم از کم وقفہ 15 منٹ ہے اور وقت کی مدت صفر پوائنٹ کے پار مقرر کی جا سکتی ہے۔ (صرف ایل سی ڈی مائع کرسٹل میٹر کے لئے)
	تاریخی کوائف ریکارڈ	یہ گزشتہ 12 مہینوں میں تاریخی برقی توانائی (مختلف نرخوں پر برقی توانائی) کی گنتی کر سکتا ہے۔ (صرف ایل سی ڈی میٹر ہے)
	ان پٹ اور آؤٹ پٹ فنکشن سوئچ کریں	پی زیڈ 72 میں دو سوئچ آؤٹ پٹ اور دو سوئچ ان پٹ ہیں۔ پی زیڈ 96 میں دو سوئچ آؤٹ پٹ اور چار سوئچ ان پٹ ہیں۔ سوئچ آؤٹ پٹ ریلے آؤٹ پٹ ہے، جو "ریموٹ کنٹرول" اور الارم آؤٹ پٹ کا احساس کر سکتا ہے۔ سوئچ ان پٹ نہ صرف مقامی سوئچ اسٹیٹس معلومات اکٹھا اور دکھا سکتا ہے بلکہ ریموٹ ٹرانسمیشن فنکشن کو بھی آلے کے آر ایس 485 کے ذریعے محسوس کیا جاسکتا ہے، یعنی "ریموٹ سگنل" فنکشن۔
	دکھانا	ایل سی ڈی یا ایل ای ڈی
	ابلاغ	مواصلاتی انٹرفیس: آر ایس 485، مواصلاتی پروٹوکول: ایم او ڈی بی یو-آر ٹی یو یا ڈی ایل/ٹی 645-2007 پروٹوکول باؤڈ ریٹ 1200, 2400, 4800, 9600, 19200, 38400 اختیاری, انفراریڈ 1200بی پی ایس پر مقرر کیا گیا ہے۔
سوئچ	دی	خشک رابطہ ان پٹ، آلات کی بلٹ ان پاور سپلائی، فوٹو الیکٹرک تنہائی
سوئچ	کرنا	2 ریلے آؤٹ پٹ، عام طور پر کھلے رابطے، گنجائش 2اے/30وی ڈی سی یا 2اے/250وی اے سی
بجلی کی فراہمی	وولٹیج حد اطلاق	85~265وی اے سی、50/60ہرٹز;20~60وی ڈی سی;100~350وی ڈی سی
بجلی کی فراہمی	کھپت	≤2ڈبلیو
انسولیشن مزاحمت	≥100MΩ
پاور فریکوئنسی وولٹیج کو برداشت کرتا ہے	3کے وی/1منٹ(آر ایم ایس)
ماحول	درجہ حرارت	کام:-25°سی~+65°سی؛سٹوریج:-40°سی~+80°سی
	نمی	≤93٪آر ایچ نان کنڈینسنگ
	ارتفاع	2500 میٹر ≤

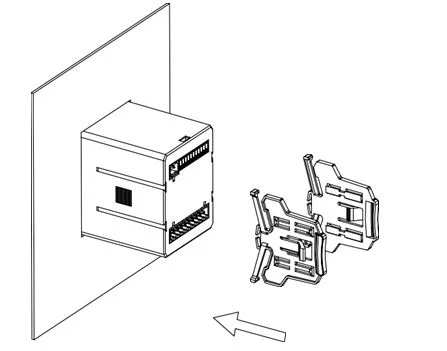

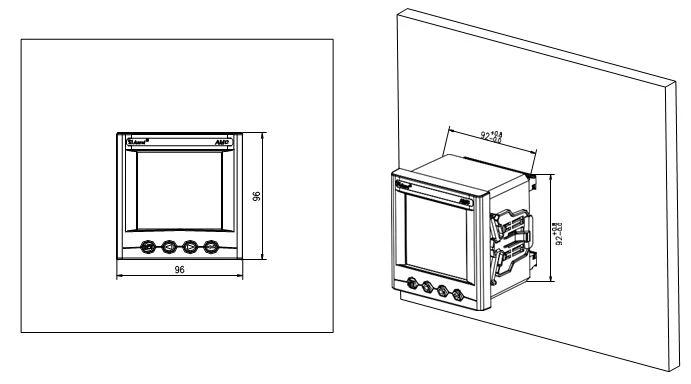

ابعاد

خاکہ	فیس پلیٹ سائز		رہائش کا سائز			کٹ آؤٹ سائز
خاکہ	چوڑائی	اونچائی	چوڑائی	اونچائی	گہرائی	چوڑائی	اونچائی
72 مربع	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 مربع	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
