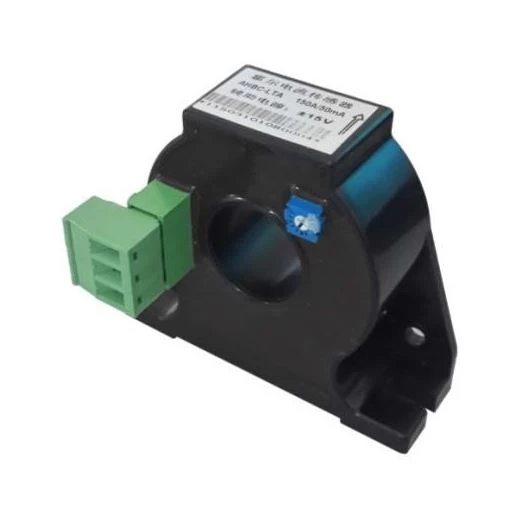

بند لوپ ہال سینسر

کلوزڈ لوپ ہال کرنٹ سینسر کو ہال میگنیٹک بیلنس کرنٹ سینسر بھی کہا جاتا ہے۔ اس میں متذکرہ نظریہ کو مقناطیسی توازن کے نظریہ کے ساتھ شامل کیا گیا ہے۔ دوسرے الفاظ میں، فیرو میگنیٹک فیلڈ کنسنٹریٹر پرائمری کرنٹ سے پیدا ہونے والے مقناطیسی فیلڈ کو مرتکز کرتا ہے اور اسے ہال کے جزو پر لاگو کرتا ہے۔ پھر ہال کے اجزاء سے وولٹیج سگنل آؤٹ پٹ کو بڑھا دیا جاتا ہے اور پاور ایمپلیفائر کا ان پٹ بن جاتا ہے۔ آفسیٹ کرنٹ آؤٹ پٹ ثانوی معاوضہ کنڈلی سے گزرتا ہے۔ ثانوی کنڈلی کے ذریعہ پیدا ہونے والا مقناطیسی میدان بنیادی کرنٹ کے ذریعہ تیار کردہ فیلڈ کے مخالف ہے۔ اس طرح، بنیادی فیلڈ کو معاوضہ دیا جاتا ہے اور ہال کی پیداوار بتدریج کم ہوتی ہے۔ جب پرائمری فیلڈ سیکنڈری کے برابر ہو اور آفسیٹ کرنٹ مستحکم رہتا ہے تو یہ مقناطیسی توازن ہوتا ہے۔ یہ سرکٹ بنیادی طور پر برقی مقناطیسی کنورژن جزو، سرکٹ ایمپلیفائر اور ڈرائیو کمپنسٹنگ سرکٹ پر مشتمل ہوتا ہے۔

1 قسم کی وضاحت

2 تفصیلات اور سائز (یونٹ：ملی میٹر)

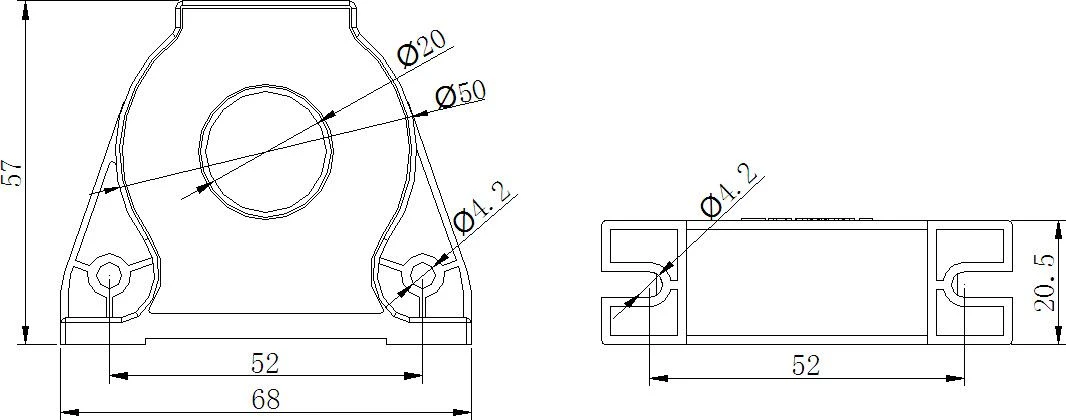

2.1 AHBC-LTA کا خاکہ سائز

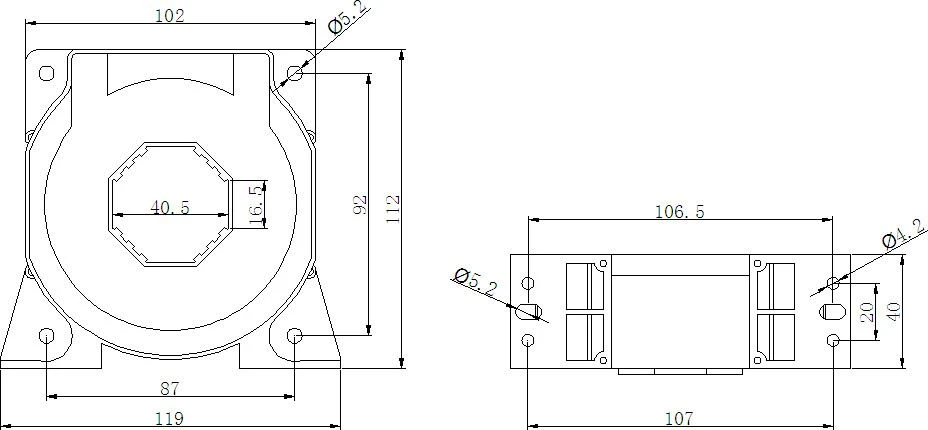

2.2 AHBC-LT1005 کا خاکہ سائز

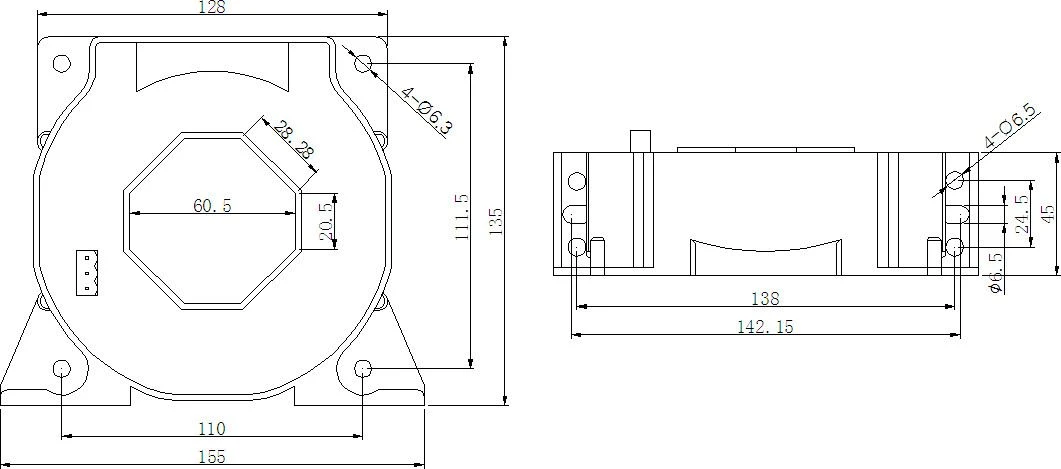

2.3 AHBC-LF کا خاکہ سائز

3. قیاس آرائی کی کراس ریفرنس ٹیبلز۔ پیرامیٹر

تفصیلات	موجودہ درجہ بندی	بجلی کی فراہمی	شرح پیداوار	یپرچر کی پیمائش (ملی میٹر)	صحت سے متعلق ڈگری
AHBC-LTA	100～300A	±15V	50mA/100mA	φ 20	0.5
اے ایچ بی سی- ایل ٹی 1005	1000A	±15V	200mA	/	0.5
اے ایچ بی سی-ایل ایف	2000A	±15V	400mA	/	0.5
