مصنوعات کی وضاحت

کلوزڈ لوپ ہال کرنٹ سینسر کو ہال میگنیٹک بیلنس کرنٹ سینسر بھی کہا جاتا ہے۔ اس میں متذکرہ نظریہ کو مقناطیسی توازن کے نظریہ کے ساتھ شامل کیا گیا ہے۔ دوسرے لفظوں میں، فیرو میگنیٹک فیلڈ کنسنٹریٹر پرائمری کرنٹ سے پیدا ہونے والے مقناطیسی فیلڈ کو مرتکز کرتا ہے اور اسے ہال کے جزو پر لاگو کرتا ہے۔ پھر ہال کے اجزاء سے وولٹیج سگنل آؤٹ پٹ کو بڑھا دیا جاتا ہے اور پاور ایمپلیفائر کا ان پٹ بن جاتا ہے۔ آفسیٹ کرنٹ آؤٹ پٹ ثانوی معاوضہ کنڈلی سے گزرتا ہے۔

ثانوی کنڈلی کے ذریعہ پیدا ہونے والا مقناطیسی میدان بنیادی کرنٹ کے ذریعہ تیار کردہ فیلڈ کے مخالف ہے۔ اس طرح پرائمری فیلڈ کو معاوضہ دیا جاتا ہے اور ہال آؤٹ پٹ کو بتدریج کم کیا جاتا ہے۔ جب بنیادی فیلڈ دوسرے کے برابر ہو اور آفسیٹ کرنٹ مستحکم رہے تو یہ مقناطیسی توازن ہے۔ یہ سرکٹ بنیادی طور پر برقی مقناطیسی تبدیلی کے جزو، سرکٹ یمپلیفائر اور ڈرائیو کمپنسٹنگ سرکٹ پر مشتمل ہوتا ہے۔

ظہور

AHBC-LT1005

اے ایچ بی سی-ایل ایف

AHBC-LTA

طول و عرض

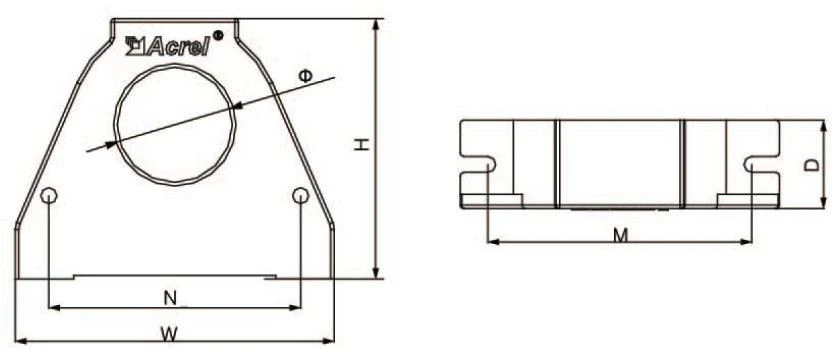

تصویر 1

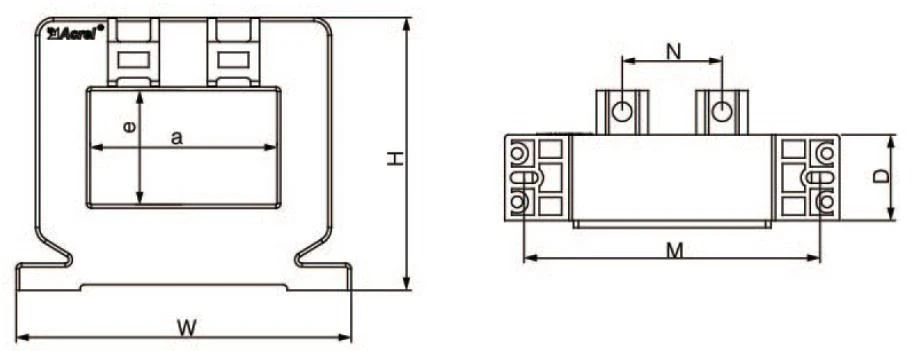

تصویر 2

سائز کی تفصیلات	آؤٹ لائن سائز (ملی میٹر)			سائز کے ذریعے (ملی میٹر)			چڑھنا سائز (ملی میٹر)		اعداد و شمار
سائز کی تفصیلات	W	H	D	a	e	Φ	M	N	اعداد و شمار
AHKC-E	53	72	16	/	/	21	47	/	تصویر 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	تصویر 1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	تصویر 2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	تصویر 2
AHKC-F	74	57	22	43	13	/	/	22	تصویر 2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	تصویر 2
اے ایچ کے سی ٹوپی	94	76.5	24	52.5	32	/	83	28	تصویر 2

موجودہ تناسب

تفصیلات	موجودہ درجہ بندی	بجلی کی فراہمی	شرح پیداوار	یپرچر کی پیمائش (ملی میٹر)	Precisio n ڈگری
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0～(50-500)A	12V/15V/24 V	4～20mA	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
اے ایچ کے سی ٹوپی	0～(400-2000)A	±15V	5V	52*32	1
