مصنوعات کی تصریح

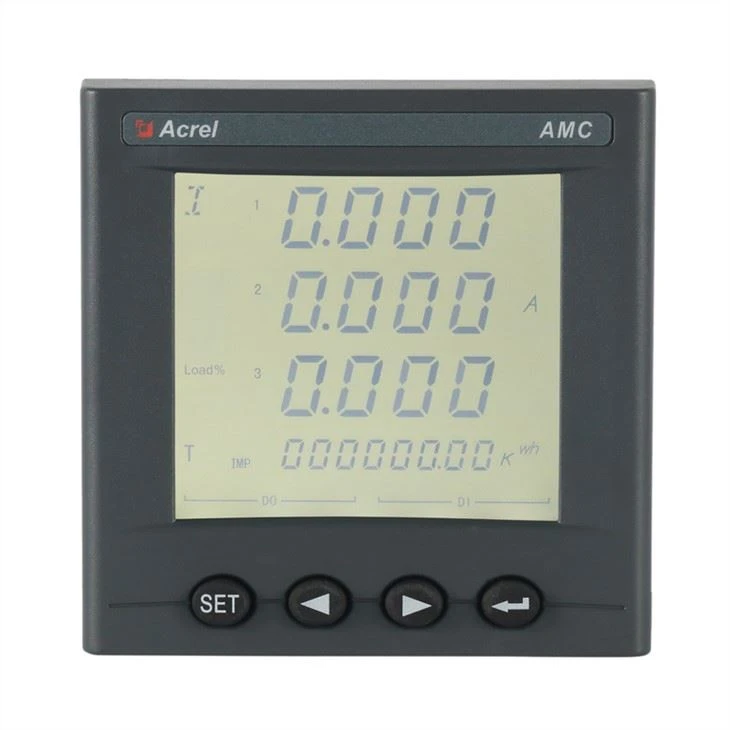

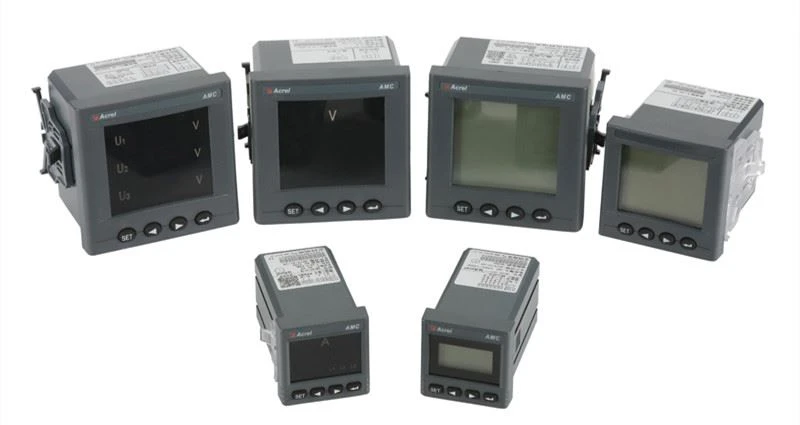

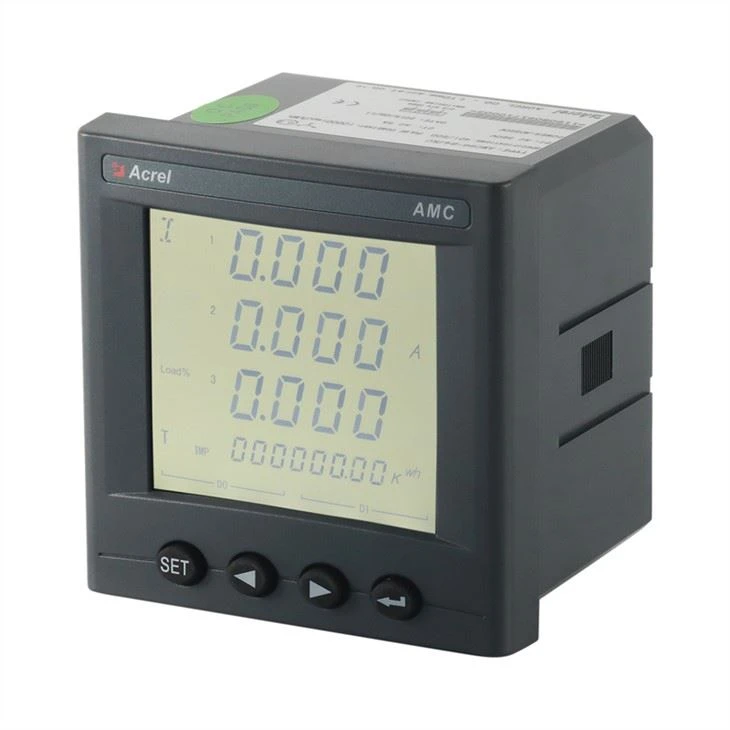

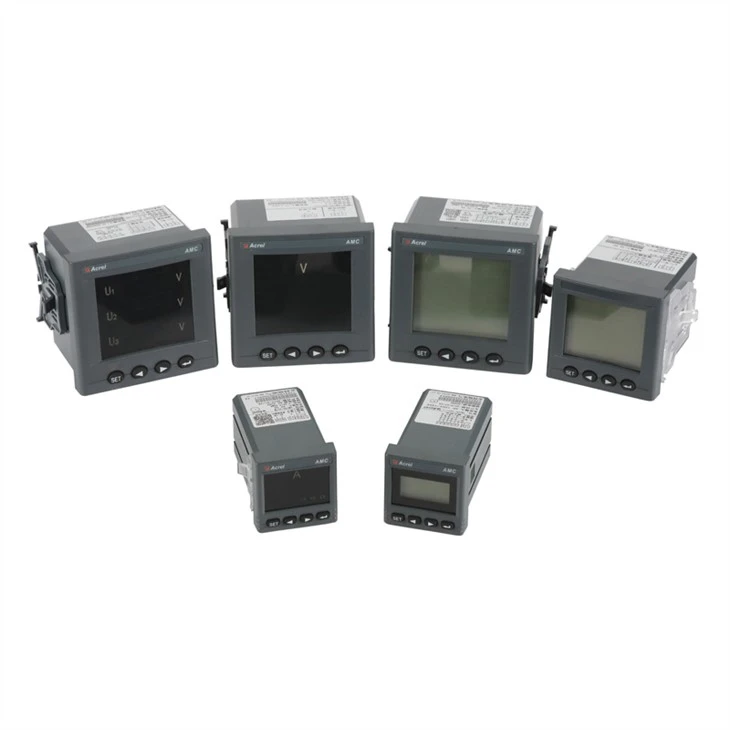

ایکرل اے ایم سی سیریز پینل تھری فیز اے سی پاور میٹر، ذہین پاور کلیکشن اور مانیٹرنگ ڈیوائس ایک سمارٹ میٹر ہے جو پاور سسٹم، صنعتی اور کان کنی کے کاروباری اداروں، افادیت اور ذہین عمارتوں کی بجلی کی نگرانی کی ضروریات کے لئے ڈیزائن کیا گیا ہے۔ یہ پاور پیرامیٹرز (جیسے سنگل فیز یا تھری فیز کرنٹ، وولٹیج اور ایکٹو پاور) کی پیمائش کو مربوط کرتا ہے۔ طاقت، رد عمل کی طاقت، ظاہری طاقت، فریکوئنسی، بجلی کا عنصر) اور بجلی کی نگرانی اور تشخیص کا انتظام۔

اس کے ساتھ ساتھ، اس میں صارفین کے انتخاب کے لئے مختلف قسم کے پیریفیرل انٹرفیس فنکشن ز ہیں: آر ایس 485 مواصلاتی انٹرفیس کے ساتھ، ایم او ڈی بی یو ایس-آر ٹی یو پروٹوکول مواصلاتی نیٹ ورک مینجمنٹ کی ضروریات کو پورا کر سکتا ہے؛ 4-20ایم اے اینالاگ آؤٹ پٹ پیمائش شدہ برقی پیرامیٹرز سے مطابقت رکھتا ہے، ڈی سی ایس اس طرح کے انٹرفیس کی ضروریات کو پورا کرتا ہے؛ سوئچ ان پٹ اور ریلے آؤٹ پٹ کے ساتھ سرکٹ بریکر سوئچ کے "ریموٹ سگنل" اور "ریموٹ کنٹرول" کے فنکشن کا احساس کر سکتے ہیں۔

ظہور

ہائی برائٹنیس ایل ای ڈی/ ایل سی ڈی ڈسپلے انٹرفیس، پیرامیٹر سیٹنگ اور بٹن کے ذریعے کنٹرول، ریئل ٹائم پاور مانیٹرنگ سسٹم کے لئے مثالی. روایتی پاور ٹرانسمیٹرز اور پیمائش کے آلات کو براہ راست تبدیل کرسکتے ہیں۔ ایک ذہین، ڈیجیٹل فرنٹ اینڈ حصول جزو کے طور پر، اس آلے کو مختلف کنٹرول سسٹمز، ایس سی اے ڈی اے سسٹمز اور انرجی مینجمنٹ سسٹمز میں وسیع پیمانے پر استعمال کیا گیا ہے۔

پیرامیٹر

تکنیکی پیرامیٹرز			قیمت
ان پٹ	سلسلہ		3 مرحلہ-3-تار، 3 مرحلہ-4-تار
	تعدد		45-65ہرٹز
	وولٹیج		درجہ بندی: تین مرحلہ: اے سی 3×57.7وی/100وی(100وی)、3×220وی/380وی(400وی)、 3×380وی/660وی(660وی)(صرف 96سائز) نوٹ:72 پروفائل ہائی وولٹیج ایپلی کیشنز کے لیے موزوں نہیں
			اوور لوڈ:1.2 فولڈ ریٹنگ {مسلسل) : 1 سیکنڈ کے لئے 2 فولڈ ریٹنگ
			بجلی کی کھپت:<>
	رو		درجہ بندی: اے سی آئی اے、5اے
			اوور لوڈ:1.2 فولڈ ریٹنگ(مسلسل)؛1 سیکنڈ کے لئے 10 فولڈ ریٹنگ
			بجلی کی کھپت:<>
پیداوار	برقی توانائی		آؤٹ پٹ موڈ:اوپن کلکٹر فوٹو جوڑے کی نبض
			نبض مستقل: 10000امپ/کے ڈبلیو ایچ (سیٹ ٹیبل)،تفصیلات کے لیے وائرنگ ڈایاگرام دیکھیں؛
	ابلاغ		آر ایس 485پورٹ، موڈبس -آر ٹی یو پروٹوکول، ڈی ایل ٹی 645 پروٹوکول (ورژن 07 اور 97)، باؤڈ ریٹ 1200 ~ 38400
کار	ان پٹ سوئچ کر رہا ہے		خشک رابطہ ان پٹ، بلٹ ان پاور سپلائی؛
	آؤٹ پٹ سوئچ کر رہا ہے		آؤٹ پٹ موڈ: ریلے عام طور پر رابطہ آؤٹ پٹ کھولتا ہے
			رابطہ کی صلاحیت: اے سی 250وی/3اے、 ڈی سی 30وی/3اے
	تشبیہ پیداوار		1-5وی,4 - 20ایم اے
درستگی کلاس			فریکوئنسی:0.05ہرٹز،کرنٹ、وولٹیج:0.2 کلاس،ری ایکٹو پاور:ایل.0کلاس،ری ایکٹو الیکٹرک انرجی:ایل.0کلاس،ایکٹو بجلی:0.5کلاس، فعال برقی توانائی: 0.5کلاس,2-31ویں ہارمونک پیمائش:±1٪
بجلی کی فراہمی			اے سی 85-265وی ڈی سی 100وی-350وی	بجلی کی کھپت≤10وی اے
حفاظت	پاور فریکوئنسی وولٹیج کو برداشت کرتا ہے		پاور سپلائی/ / سوئچنگ آؤٹ پٹ / / کرنٹ ان پٹ / / وولٹیج ان پٹ اور ٹرانسمٹنگ / مواصلات / / پلس آؤٹ پٹ / / سوئچنگ ان پٹ اے سی 2 کے وی 1 منٹ کے درمیان؛ پاور سپلائی、 سوئچنگ آؤٹ پٹ、 کرنٹ ان پٹ、 وولٹیج ان پٹ اے سی 2 کے وی 1 منٹ کے درمیان؛ ترسیل、 مواصلات、 پلس آؤٹ پٹ、 سوئچنگ ان پٹ اے سی کے درمیان 1کے وی 1 منٹ؛
	موصلیت مزاحمت		ان پٹ、 آؤٹ پٹ مشین انکلوژر >100MΩ پر ختم
ماحول		درجہ حرارت	کام: -25°سی~+65°سی سٹوریج: -40°سی ~+80°سی
		نمی	≤93٪آر ایچ نان کنڈینسنگ
		ارتفاع	≤2500 میٹر

فعل تصریح

کار	فعل تصریح	فعل فراہم کرتا ہے
کے ڈبلیو ایچ کی پیمائش	فعال کے ڈبلیو ایچ (مثبت اور منفی)	■
	رد عمل کے ڈبلیو ایچ (مثبت اور منفی)	■
	اے .B، سی تقسیم مرحلہ مثبت فعال دم	■
پیمائش برقی پیرامیٹرز کی	یو、آئی	■
پیمائش برقی پیرامیٹرز کی	پی、کیو、ایس、پی ایف、ایف	■
پیمائش ہارمونکس کی	2~31ایس ٹی وولٹیج اور کرنٹ ہارمونک	£
ایل سی ڈی ڈسپلے	12 بٹ سیکشن ایل سی ڈی ڈسپلے، پس منظر روشنی	■
چابی پروگرامنگ	مواصلات اور سیٹ کی 4 کلیدیں پیرامیٹر	■
نبض کی پیداوار	فعال نبض پیداوار	■
تشبیہ تشبیہ پیداوار	2ڈی آئی 2ڈی او	■
ابلاغ	مواصلاتی انٹرفیس: آر ایس 485، مواصلاتی پروٹوکول: ایم او ڈی بی ایس-آر ٹی یو	■
ایس او ای	واقعہ ریکارڈ	£

■ اختیاری £ اندر )

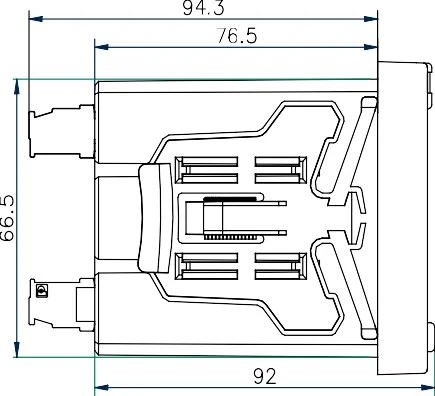

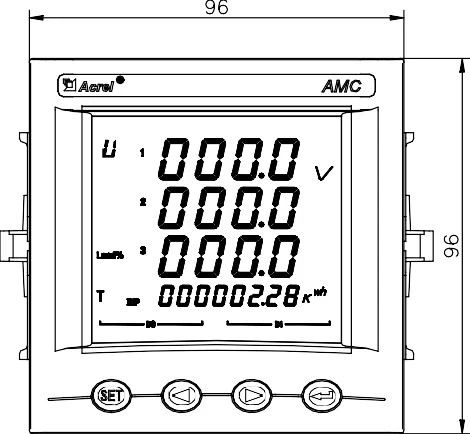

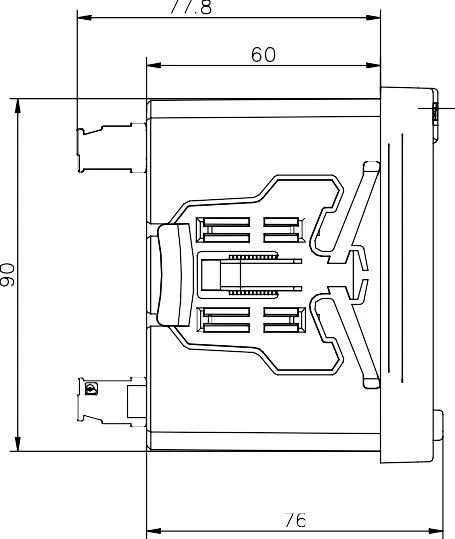

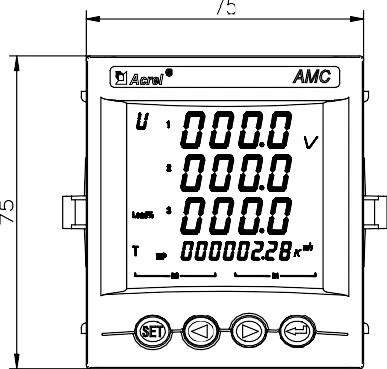

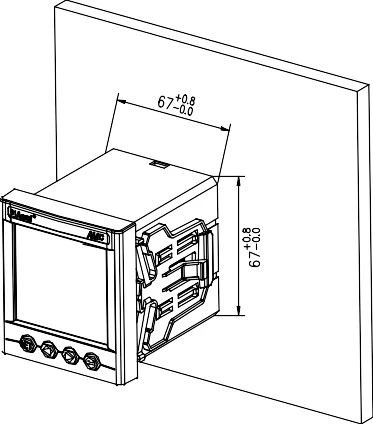

ابعاد

خاکہ	فیس پلیٹ سائز		رہائش کا سائز			کٹ آؤٹ سائز
خاکہ	چوڑائی	اونچائی	چوڑائی	اونچائی	گہرائی	چوڑائی	اونچائی
72 مربع	75	75	66.5	66.5	94.3	67	67
96 مربع	96	96	90	90	77.8	92	92
