جائزہ

بی اے سیریز ذہین موجودہ سینسر برقی مقناطیسی انڈکشن کے اصول کا استعمال کرتے ہوئے حقیقی وقت میں پاور گرڈ میں اے سی کرنٹ کی پیمائش کرتا ہے اور اسے ایک معیاری ڈی سی سگنل آؤٹ پٹ میں الگ کرنے اور تبدیل کرنے کے لئے مستقل موجودہ اور لکیری معاوضہ ٹیکنالوجی کا استعمال کرتا ہے، یا پیمائش کے ڈیٹا کو منتقل کرنے کے لئے آر ایس 485 انٹرفیس (موڈبس-آر ٹی یو پروٹوکول) کے ذریعے۔ ڈی سی ٢٤ وی یا ١٢ وی سیفٹی وولٹیج بجلی کی فراہمی صنعتی آٹومیشن کے شعبے میں وسیع پیمانے پر استعمال کی جاسکتی ہے۔ بی اے 50 ایل (آئی آئی)-اے آئی ایک اے سی باقی ماندہ موجودہ ٹرانسفارمر ہے، جو بنیادی طور پر برقی نظام کے لیکیج کرنٹ کا پتہ لگاتا ہے، کسی بھی وقت برقی سرکٹ وں اور آلات کی حیثیت کو سمجھ سکتا ہے، اور لیکیج کی وجہ سے لگنے والی آگ اور دیگر حادثات کو روک سکتا ہے۔

پیرامیٹر

تکنیکی پیرامیٹر			اشاریہ
درستگی کلاس			کلاس 0.5
ان پٹ	برائے نام قدر	بی اے 20 (دوم)-اے آئی	موجودہ اے سی 0.5اے، 50اے، 200اے، وغیرہ اے سی 0~ (0.5~200) اے
		بی اے 50 (دوم)-اے آئی	موجودہ اے سی 60 اے، 300اے، 600اے وغیرہ اے سی 0~ (60~600) اے
		بی اے 50 ایل (دوم)-اے آئی	موجودہ اے سی 0.1 اے، 1اے وغیرہ اے سی 0~(0.1~1)اے
	اوور لوڈ	مسلسل 1.2 بار، فوری موجودہ 10 بار/1 ایس
	جذب شدہ طاقت	≤1وی اے
	تعدد جواب	25ہرٹز~800ہرٹز، خاص طور پر صنعتی فریکوئنسی کے لئے موزوں
پیداوار	برائے نام قدر	ڈی سی 4~20ایم اے، یا 0~20ایم اے، 0~5وی، 0~10وی(1) وغیرہ۔
	مزاحمت لوڈ کریں	جب ڈی سی 12 وی بجلی کی فراہمی، موجودہ آؤٹ پٹ کلاس 0.5 آئی ≤250Ω جب ڈی سی 24وی بجلی کی فراہمی، موجودہ پیداوار ≤500Ω ہے, جب وولٹیج آؤٹ پٹ ≥1KΩ
	ابلاغ	آر ایس 485 انٹرفیس/ موڈبس-آر ٹی یو (2)
جوابی وقت		≤400m
بجلی کی فراہمی	وولٹیج	12 وی یا 24 وی
	بجلی کی کھپت	≤1ڈبلیو
انسولیشن مزاحمت		>100MΩ
دبنگ طاقت		ان پٹ/ آؤٹ پٹ اور بجلی کی فراہمی کے درمیان 2.0کے وی/1منٹ,50ہرٹز
درجہ حرارت ضرب		-10°سی~+55°سی، ≤400پی پی ایم/°سی
ماحول	درجہ حرارت	کام: -10° سی~+55° سی سٹوریج: -25°سی~+70°سی
	نمی	≤93٪آر ایچ، کوئی کنڈینسیشن، کوئی خاردار گیس کی جگہ
	ارتفاع	≤2000میٹر
تنصیب طریقہ		ٹی ایس 35 ریل، یا کابینہ کو ٹھیک کرنے کے لئے اسکریو کا استعمال کریں

نوٹ: (1)0~10وی آؤٹ پٹ صرف ڈی سی 24وی بجلی کی فراہمی کے لئے موزوں ہے؛

(2) مواصلاتی فعل اختیاری ہے۔

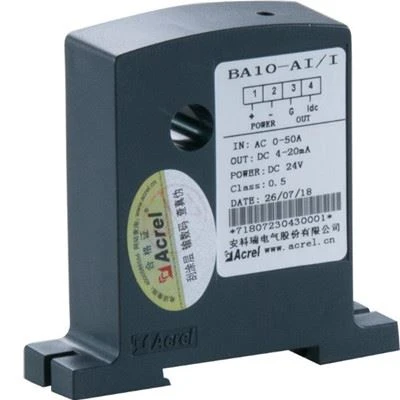

بی اے 10-اے آئی/1

●ایپلی کیشن: صنعتی آٹومیشن

●ان پٹ: 50A تک اے سی کرنٹ پیمائش

●اوور لوڈ: ریٹڈ ویلیو کا 1.2 گنا

●آؤٹ پٹ: ڈی سی 4-20ایم اے

بی اے 20-اے آئی/وی

●ایپلی کیشن: صنعتی آٹومیشن

●ان پٹ: 200اے تک اے سی کرنٹ پیمائش

●اوور لوڈ: ریٹڈ ویلیو کا 1.2 گنا

●آؤٹ پٹ: ڈی سی 0-5وی

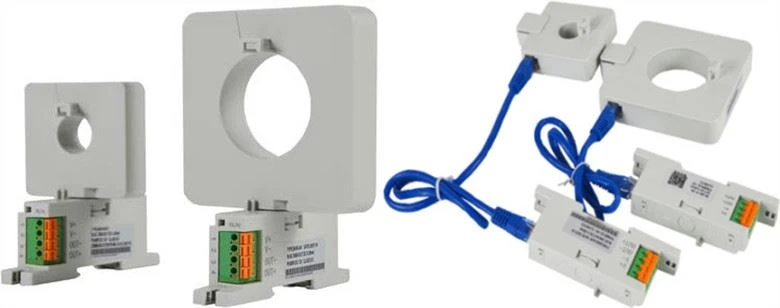

ظہور

مان

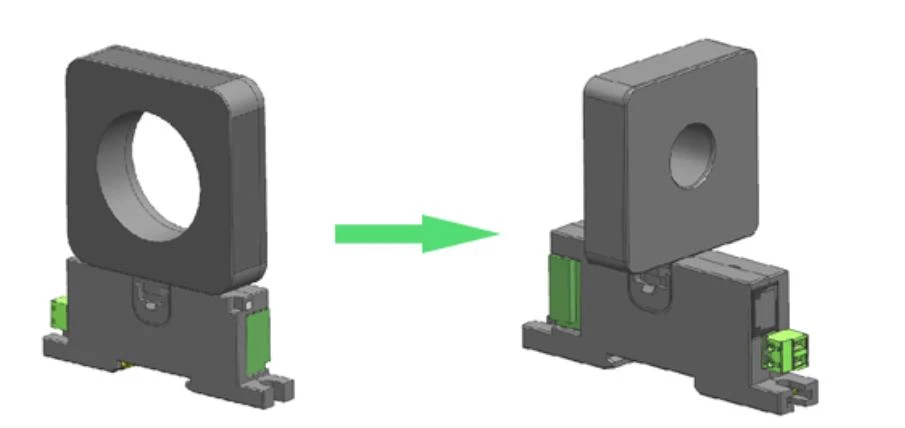

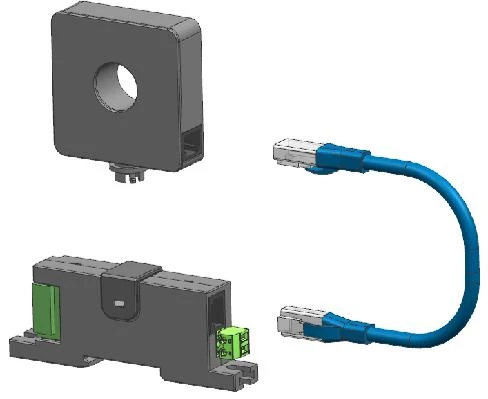

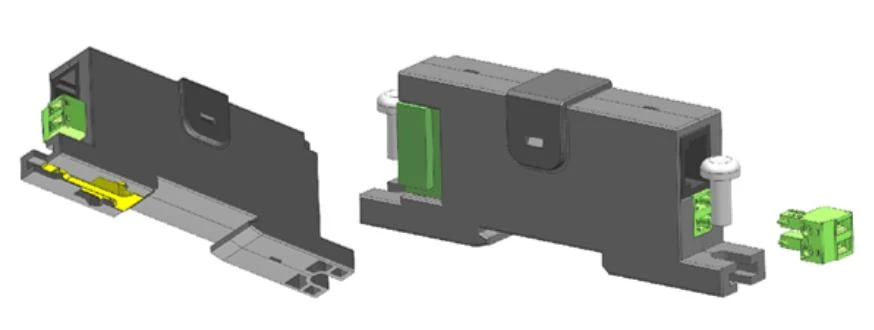

مربوط تنصیب

مربوط تنصیب، ایک گھومنے والا ڈھانچہ چھری والے حصے میں استعمال کیا جا سکتا ہے۔

آپ کے انتخاب کے لئے Φ20، سوراخ سائز کی Φ50 ہیں۔

مرکزی جسم کو حالیہ دکھانے اور مربوط تنصیب پر پیرامیٹرسیٹ کرنے کے لیے ڈسپلے سکرین سے مربوط کیا جاسکتا ہے (جہاں تک ممکن ہو موجودہ ڈسپلے سکرین استعمال کریں)
