جائزہ

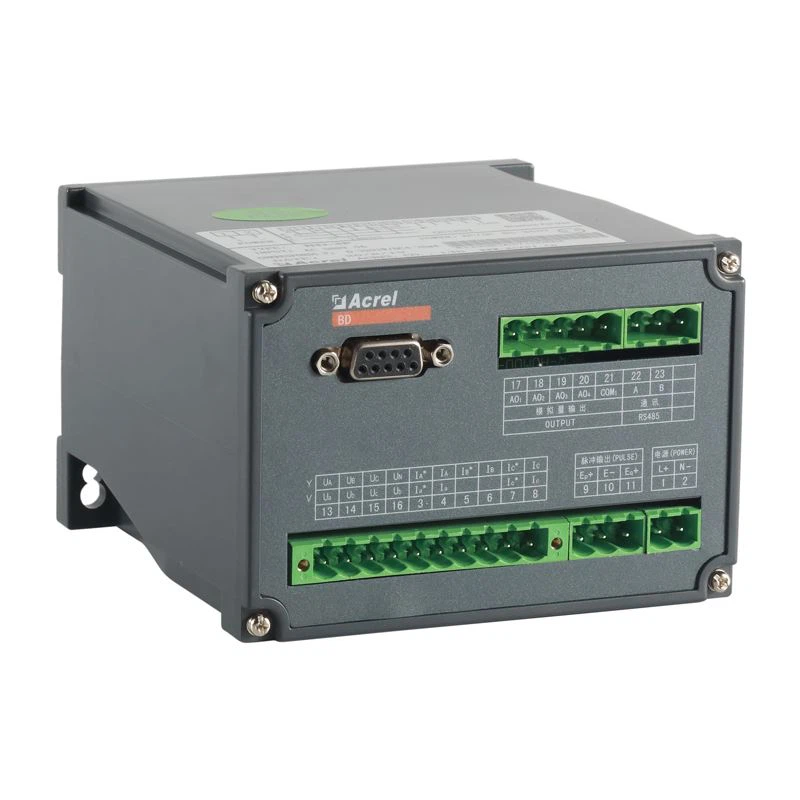

بی ڈی-4ای تین مرحلہ 4 وائر ملٹی الیکٹریکل پیرامیٹرز ڈیجیٹل ٹرانسمیٹرز الیکٹرک پاور سسٹم کی کے ڈبلیو ایچ ویلیو کو ایک اعلی لکیری نبض میں منتقل کرتے ہیں۔ اس میں آر ایس 485 کمیونیکیشن انٹرفیس ہے، موڈبس پروٹوکول کو اپنایا گیا ہے اور تین مرحلوں کا کرنٹ، وولٹیج، ایکٹو پاور، ری ایکٹو پاور، فریکوئنسی، پاور فیکٹر، فعال توانائی ری ایکٹو انرجی وغیرہ برآمد کرتا ہے۔ 1~4 چینل اینالاگ اختیاری، دو چینل الیکٹرک توانائی نبض پیداوار.
کار
بی ڈی-اے آئی بی ڈی-اے وی | بی ڈی ایف | بی ڈی پی ایف | بی ڈی 3آئی 3 بی ڈی-3(4)وی 3 | بی ڈی-3(4)پی بی ڈی-3(4)کیو | بی ڈی-3(4)ای | ||
مرحلہ وائرنگ | 1پی 2ڈبلیو | √ | ○ | ○ | ○ | ○ | ○ |
3پی 3ڈبلیو | — | — | ○ | ○ | ○ | ○ | |
3پی 4ڈبلیو | — | — | ○ | ○ | ○ | ○ | |
ان پٹ | وولٹیج | براہ راست ایل ایل | 480وی اے سی تک | ||||
براہ راست ایل این | 276وی اے سی تک | ||||||
بیرونی پی ٹی کے ساتھ | ○ | ○ | ○ | ○ | ○ | ||
رو | سیدھا | 5اے اے سی تک | |||||
بیرونی سی ٹی کے ساتھ | ○ | ○ | ○ | ○ | ○ | ||
پیداوار | عام قدر | ڈی سی:4-20ایم اے、0-20ایم اے، 0-5وی، 0-10وی، تو آن | |||||
مزاحمت لوڈ کریں | موجودہ پیداوار≤600Ω وولٹیج آؤٹ پٹ≥1000Ω | ||||||
لہر مواد | <0.5% peak=""> | ||||||
پیمائش | وولٹیج | □ | — | — | □ | ||
رو |
| — | — | □ | □ | □ | |
فعال/رد عمل طاقت | — | — | — | — | □ | □ | |
ظاہری طاقت | — | — |
| — | □ | □ | |
پاور فیکٹر | — | — | R | — | □ | ||
تعدد |
| □ | □ | ||||
توانائی میٹرنگ | ±کے ڈبلیو ایچ | — | — | — | — | — | ○ |
درستگی کلاس | 0.5% | ||||||
ابلاغ | انٹرفیس: آر ایس 485 پروٹوکول: موڈبس-آر ٹی یو |
|
| — |
|
|
|
تشبیہ پیداوار | ڈی سی 0-5وی,0-10وی,0-20ایم اے,4-20ایم اے | ||||||
نبض پیداوار | |||||||
جہتیں (ملی میٹر) | ہاؤسنگ (ڈبلیو ایکس ایچ ایکس ڈی) | 138ایکس76ایکس24 | 119ایکس75ایکس55 | 119ایکس75ایکس55 | 112ایکس 110ایکس75 | 112ایکس 110ایکس75 | 112ایکس 10ایکس75 |
معاون طاقت | 85-265وی اے سی/ ڈی سی، ڈی سی 24وی، ڈی سی 48وی | ||||||
درجہ حرارت | عملیہ | -10 تا 55°سی | |||||
ذخیرہ | -25 تا 70° سی | ||||||
نمی | 95 فیصد تک، کوئی کنڈینسنگ نہیں | ||||||
تنصیب | (ریل) ڈی این 35 اسکریو کے ساتھ کیوبیکل پر ٹھیک | ||||||
معیار | جی بی/ ٹی 13850 | ||||||
'○': جی ہاں '—' نہیں'
' اختیاری
 | بی ڈی 3آئی 3 سیریز تین مرحلہ موجودہ ٹرانسڈوسر ● ایپلی کیشن: صنعتی آٹومیشن ● ان پٹ: 200اے تک اے سی کرنٹ پیمائش ● اوور لوڈ: ریٹڈ ویلیو کا 1.2 گنا ● اینالاگ آؤٹ پٹ ڈی سی 0-5وی/0-10وی/0-20ایم اے/4-20ایم اے |
بی ڈی اے آئی سیریز سنگل فیز کرنٹ ٹرانسڈوسر ● ایپلی کیشن: صنعتی آٹومیشن ● ان پٹ: اے سی کرنٹ ● اوور لوڈ: ریٹڈ ویلیو کا 1.2 گنا ● اینالاگ آؤٹ پٹ ڈی سی 0-5وی/0-10وی/0-20ایم اے/4-20ایم اے |  |
ظہور
مان
(ایل*ڈبلیو*ایچ: 128*110*75.4)
تنصیب
ای جی. ان پٹ سگنل اے سی 100وی 5اے، 4 چینل ٹرانسمٹنگ آؤٹ پٹ متعلقہ تعلق ہے
| پیداوار کی ترسیل | آبجیکٹ کی پیمائش کر رہا ہے | متعلقہ تعلق |
اے او 1 | P | 4-20ایم اے -> 0-866ڈبلیو |
اے او 2 | Q | 4-20ایم اے->0-866ور |
اے او 3 | آئی اے | 4-20ایم اے 对应 0-5اے |
اے او 4 | پی ایف | 4-20ایم اے 对应 0-1 |
