اے سی لیکیج کرنٹ ٹرانسڈوسر

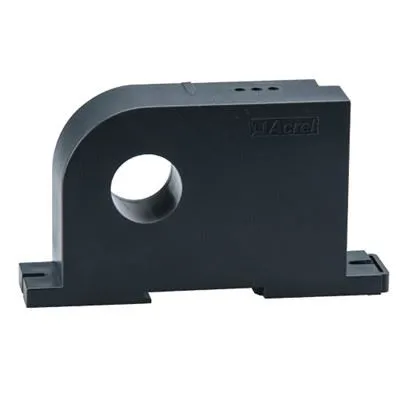

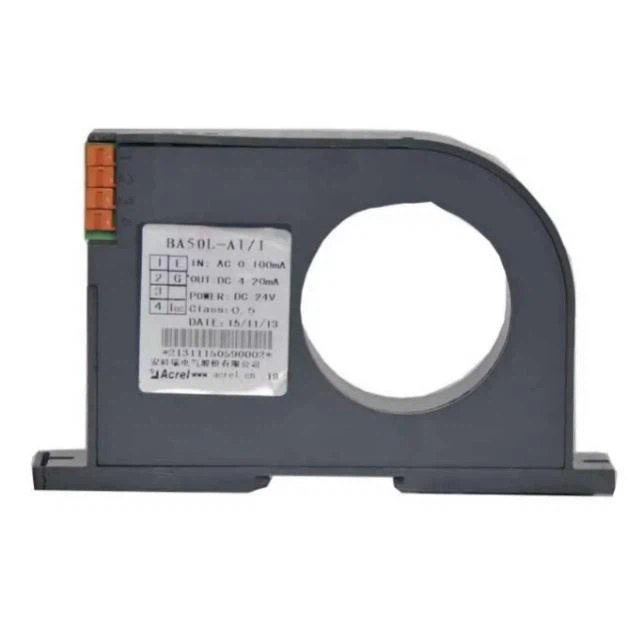

بی اے 50 ایل ایک کنورٹر باقی ماندہ موجودہ ٹرانسفارمر ہے جو بنیادی طور پر برقی نظام کے لیکیج کرنٹ کا پتہ لگاتا ہے۔ یہ کسی بھی وقت بجلی کے سرکٹوں اور آلات کی حیثیت کو سمجھ سکتا ہے تاکہ لیکیج کی وجہ سے لگنے والی آگ اور دیگر حادثات کو روکا جاسکے۔

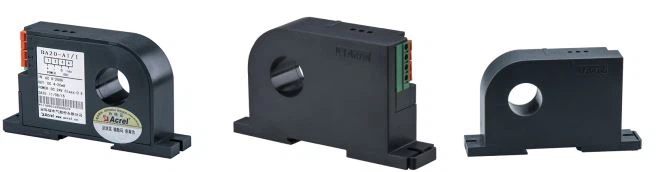

		بی اے 05-اے آئی/آئی(وی)	بی اے 10-اے آئی/آئی(وی)	بی اے 20-اے آئی/آئی(وی)	بی اے 50-اے آئی/آئی(وی)	بی اے 50 ایل-اے آئی/آئی(وی)
معاون طاقت	ڈی سی 12وی ڈی سی 24وی	ڈی سی 12وی ڈی سی 24وی	ڈی سی 12وی ڈی سی 24وی	ڈی سی 12وی ڈی سی 24وی	ڈی سی 12وی ڈی سی 24وی	ڈی سی 12وی ڈی سی 24وی
کھپت		≤1ڈبلیو	≤1ڈبلیو	≤1ڈبلیو	≤1ڈبلیو	≤1ڈبلیو
تھرو ہول سائز		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
ان پٹ	رو	اے سی 0~(0.5~10)اے	اے سی 0~(8~50)اے	اے سی 0~(40~200)اے	اے سی 0~ (60~600) اے	اے سی 0~(0.1~1)اے (رساؤ کے دھاروں کی حد)
پیداوار	برائے نام قدر	ڈی سی 4-20ایم اے، یا 0-20ایم اے، 0-5وی,0-10وی وغیرہ
	مزاحمت لوڈ کریں	موجودہ پیداوار≤500Ω، وولٹیج آؤٹ پٹ≥1kΩ
درستگی کلاس		0.5%
جوابی وقت		≤350m
درجہ حرارت		آپریشن:-10 تا +55° سی سٹوریج:-25 تا +70°سی
درجہ حرارت ضرب		≤200پی پی ایم/°سی
تنصیب		(ریل) ڈی آئی این 35، اسکریو کے ساتھ کیوبیکل پر ٹھیک کریں
معیار		جی بی/ ٹی 13850

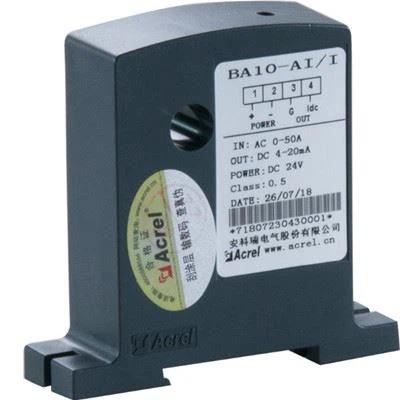

	بی اے 10-اے آئی/1 ●ایپلی کیشن: صنعتی آٹومیشن ●ان پٹ: 50A تک اے سی کرنٹ پیمائش ●اوور لوڈ: ریٹڈ ویلیو کا 1.2 گنا ●آؤٹ پٹ: ڈی سی 4-20ایم اے
بی اے 20-اے آئی/وی ●ایپلی کیشن: صنعتی آٹومیشن ●ان پٹ: 200اے تک اے سی کرنٹ پیمائش ●اوور لوڈ: ریٹڈ ویلیو کا 1.2 گنا ●آؤٹ پٹ: ڈی سی 0-5وی

بی اے سیریز کی مصنوعات برقی مقناطیسی انڈکشن کے اصول کا اطلاق حقیقی وقت میں پاور گرڈ میں اے سی کرنٹ کی پیمائش کرنے کے لئے کرتی ہیں اور اسے الگ کرنے اور معیاری ڈی سی سگنل آؤٹ پٹ میں تبدیل کرنے کے لئے مستقل موجودہ اور لکیری معاوضہ ٹیکنالوجی کا استعمال کرتی ہیں۔

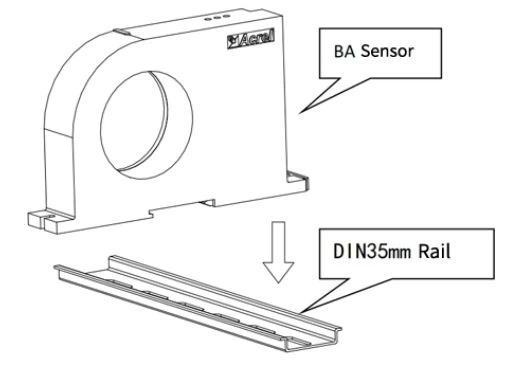

معیاری ڈی این 35 ملی میٹر ریل نصب کرنے کے لئے مناسب جگہ کا انتخاب کریں، اور ریل پر بی اے سنسر نصب کریں؛

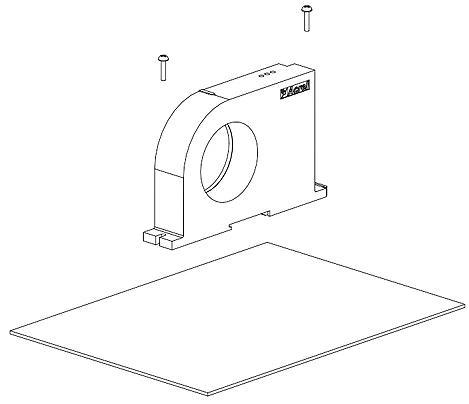

کابینہ کے نیچے پینل پر، نصب سینسر کے مقررہ سوراخ کی پوزیشن کے مطابق دو تھریڈ ڈہول کھولنے کے لئے ایک مناسب جگہ کا انتخاب کریں؛ سنسر رکھنے کے بعد پوزیشننگ اسکریو انسٹال کریں

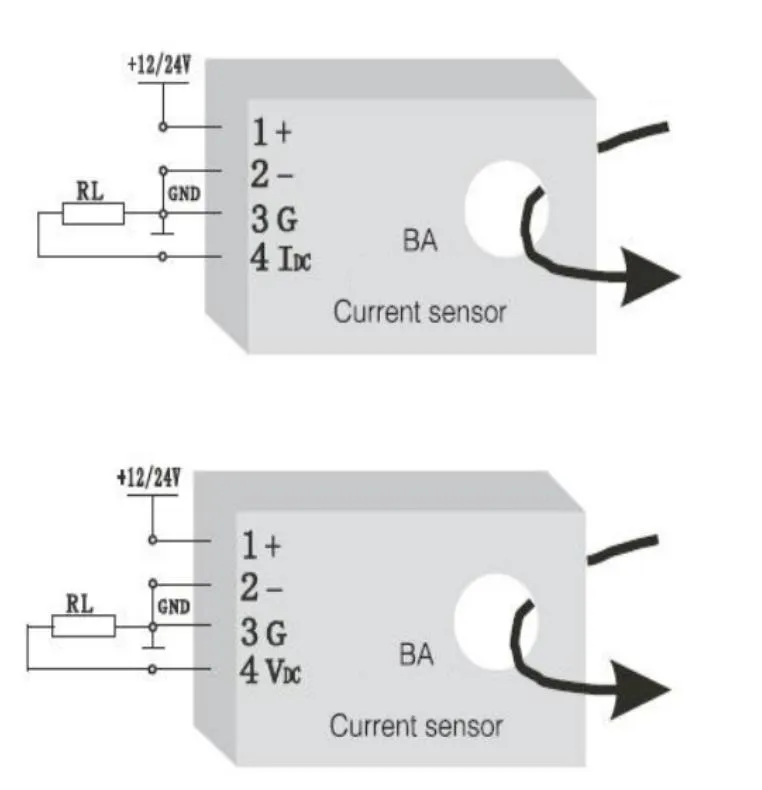

1 —— + مثبت بجلی کی فراہمی (الٹا نہیں)

2 —— - پاور ارتھ

3 —— جی (موجودہ پیداوار منفی، جسے بجلی کی فراہمی کے ساتھ شیئر کیا جا سکتا ہے)

4 —— آئی ڈی سی (موجودہ پیداوار مثبت)، وی ڈی سی (وولٹیج آؤٹ پٹ مثبت)
