بیان

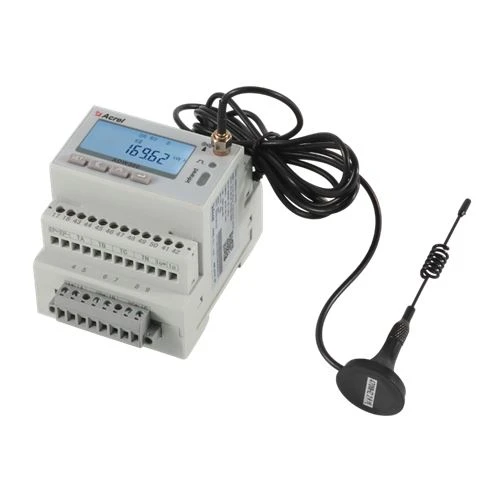

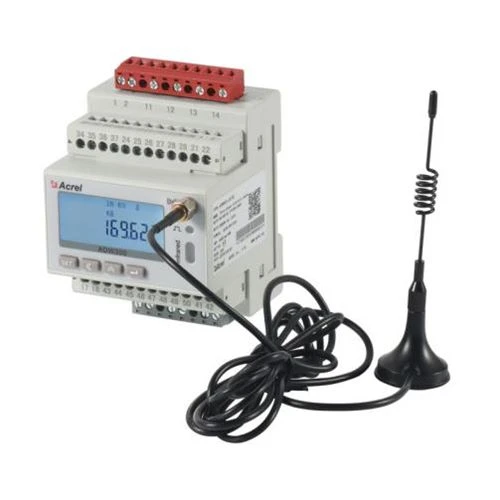

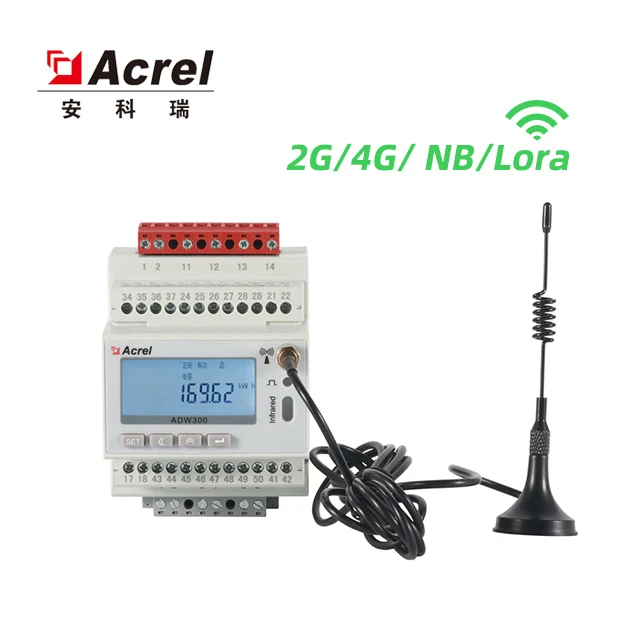

ایکرل وائرلیس تین مرحلہ توانائی میٹر بنیادی طور پر کم وولٹیج نیٹ ورکس پر فعال توانائی کے تین مراحل میٹر کرنے کے لئے استعمال کیا جاتا ہے. یہ وائرلیس توانائی میٹر کمپیکٹ سائز، اعلی درستگی، بھرپور خصوصیات سمیت فوائد کا حامل ہے. مختلف تقاضوں کے مطابق.

آر ایس 485 مواصلات، 2جی، این بی، 4جی، وائی فائی جیسے بہت سے مواصلاتی افعال ہیں جن میں بیرونی ٹرانسفارمر کا استعمال کرتے ہوئے نیا موجودہ سیمپلنگ موڈ شامل کیا گیا ہے۔ اسے ڈسٹری بیوشن باکس میں لچک دار طریقے سے نصب کیا جا سکتا ہے تاکہ ذیلی آئٹم الیکٹرک انرجی میٹرنگ، آپریشن اور دیکھ بھال کی نگرانی یا مختلف علاقوں اور مختلف لوڈز کے لئے بجلی کی نگرانی کی ضروریات حاصل کی جا سکیں۔

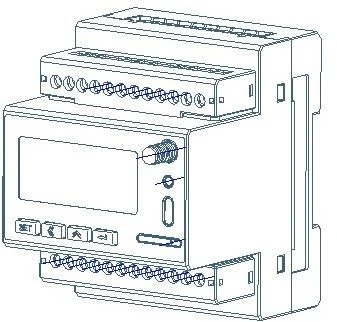

ظہور

کم بجلی، وسیع علاقے کی نیٹ ورکنگ (ایل پی ڈبلیو اے این) ٹیکنالوجیز مثلا ایکرل کی لورا ڈیوائسز اور لوراوان اوپن پروٹوکول کے اضافے کے ساتھ، نئے سمارٹ بجلی میٹرنگ حل انٹرنیٹ آف تھنگز (آئی او ٹی) نیٹ ورکس اور سمارٹ گرڈ ایپلی کیشنز دونوں کے لئے دیگر کنکٹیویٹی آپشنز کا ایک زبردست متبادل ثابت ہو رہے ہیں۔ لورا/ لوراوان توانائی میٹر توانائی میٹر ریڈنگ کے حصول کی اجازت دیتے ہیں اور جمع کرنے کے لئے کئی کلومیٹر سے زیادہ ڈیٹا منتقل کرتے ہیں۔

پیرامیٹر

وولٹیج ان پٹ	درجہ بندی شدہ وولٹیج	3×57.7/100وی، 3×220/380وی، 3×380/660وی، 3×100وی، 3×380وی، 3×660وی
	اشارہ تعدد	50 ہرٹز
	کھپت	<0.5va(each>
حالیہ ان پٹ	حالیہ ان پٹ	3×1(6)اے؛ 3×1(6)اے(اے ڈی ڈبلیو300ڈبلیو،3×20(100)A(AAA300ڈبلیو)
	حالیہ شروع کریں	1‰آئی بی (کلاس0.5ایس)، 4‰آئی بی(کلاس1)
	کھپت	<1va(each>
معاون طاقت	بجلی کی فراہمی	اے سی 85~265وی
معاون طاقت	بجلی کی کھپت	<>
پیمائش کی کارکردگی	معیاری	آئی ای سی 62053-22:2003، آئی ای سی 62053-21:2003
	فعال توانائی درستی	کلاس0.5ایس (اے ڈی ڈبلیو 300)، کلاس 1 (اے ڈی ڈبلیو 300ڈبلیو)
	درجہ حرارت درستی	±2° سی
نبض	نبض کی چوڑائی	80±20ایم
نبض	نبض مستقل	6400مپ/کے ڈبلیو ایچ، 400مپ/کے ڈبلیو ایچ
ابلاغ	لاسلکی	470 میگا ہرٹز پر ٹرانسمیشن اور کھلی جگہ میں زیادہ سے زیادہ فاصلہ 1 کلومیٹر ہے؛ 2جی؛ این بی؛4جی
	اورکت ابلاغ	مستقل باؤڈ ریٹس1200
	انٹرفیس	آر ایس 485 (اے、 بی)
	کنکشن موڈ	شیلڈ مروڑ جوڑا کنڈکٹر
	پروٹوکول	ایم او ڈی بی ایس-آر ٹی یو

فعل تصریح

کار	فعل تصریح	فعل مہیا کریں
موڈ دکھائیں	ایل سی ڈی	■
توانائی میٹرنگ	فعال کے ڈبلیو ایچ (مثبت اور منفی)، کواڈرنٹ رد عمل بجلی کی توانائی	■
برقی پیمائش	یو、آئی、 پی、کیو、ایس、پی ایف、ایف	■
ہارمونک فنکشن	ٹی ایچ ڈی وی、 ہارمونیکون دوسرا-31 واں	■
نبض کی پیداوار	فعال نبض پیداوار	■
تین مرحلوں کی غیر توازن ڈگری	وولٹیج غیر توازن، موجودہ غیر توازن	■
درجہ حرارت کی پیمائش	اے/ بی/ سی/ این کا درجہ حرارت (متبادل کون فیگریشن: ٹی)	□
ڈی آئی/ڈی او	4ڈی آئی،2ڈی او(متبادل کن فگریشن: کے)	□
بعد حالیہ	کرنٹ کے بعد یک طرفہ (متبادل کن فگریشن:ایل)	□
ایل ای ڈی ڈسپلے	نبض ایل ای ڈی ڈسپلے	■
بیرونی موجودہ ٹرانسفارمر	بیرونی کھلی قسم کا حالیہ ٹرانسفارمر (متبادل تغیر: ڈبلیو)	□
برقی پیرامیٹر	وولٹیج کے تحت، انڈر کرنٹ، کرنٹ پر، انڈر لوڈ، وغیرہ	■
ابلاغ	انفراریڈ مواصلات	■
	آر ایس 485 (متبادل کون فیگریشن: سی)	□
	وائرلیس ٹرانسمیشن آن 470میگا ہرٹز (متبادل فگریشن: ایل آر)	□
	جی پی آر ایس (متبادل کون فگریشن:2جی)	□
	این بی آئی او ٹی (متبادل کون فیگریشن: این بی)	□
	4جی(متبادل کن فگریشن:4جی)	□

■ اختیاری □ اندر )

ابعاد

باقی ماندہ موجودہ ٹرانسفارمر کی جہت

نردجیکرن	حالیہ درجہ بندی	اندر کا قطر Φ ملی میٹر	باہر کا قطر Φ ملی میٹر	سنگ
اے کے ایچ-0.66ایل 45	16~100اے	45	76	0.18
اے کے ایچ-0.66ایل 80	100~250اے	80	120	0.42
اے کے ایچ-0.66ایل 100	250~400اے	100	140	0.50
اے کے ایچ-0.66ایل 150	400~800اے	150	190	1.32
اے کے ایچ-0.66ایل 200	800~1500اے	200	240	1.94
