تفصیل

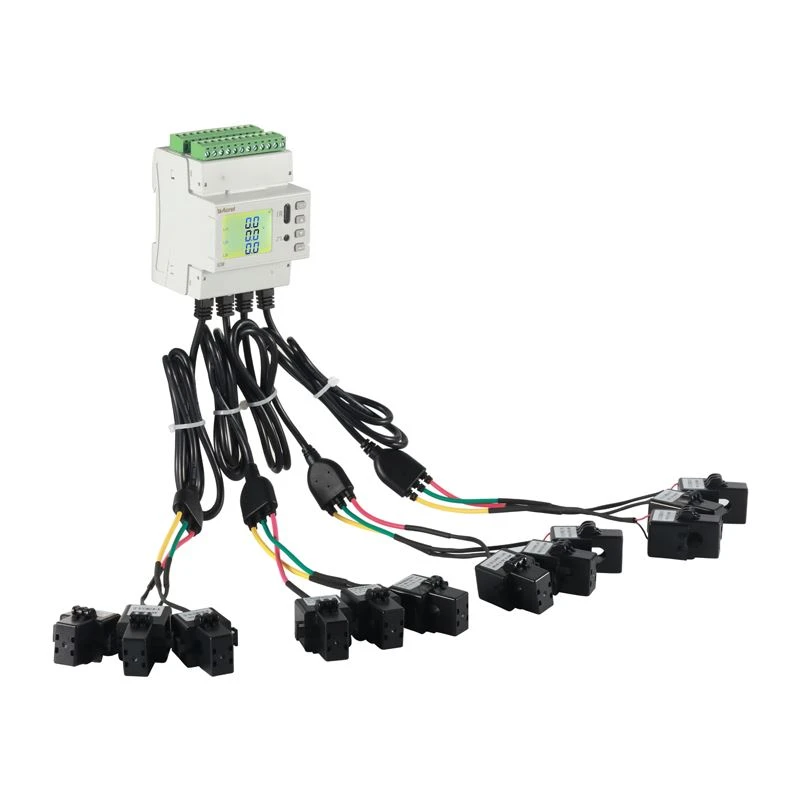

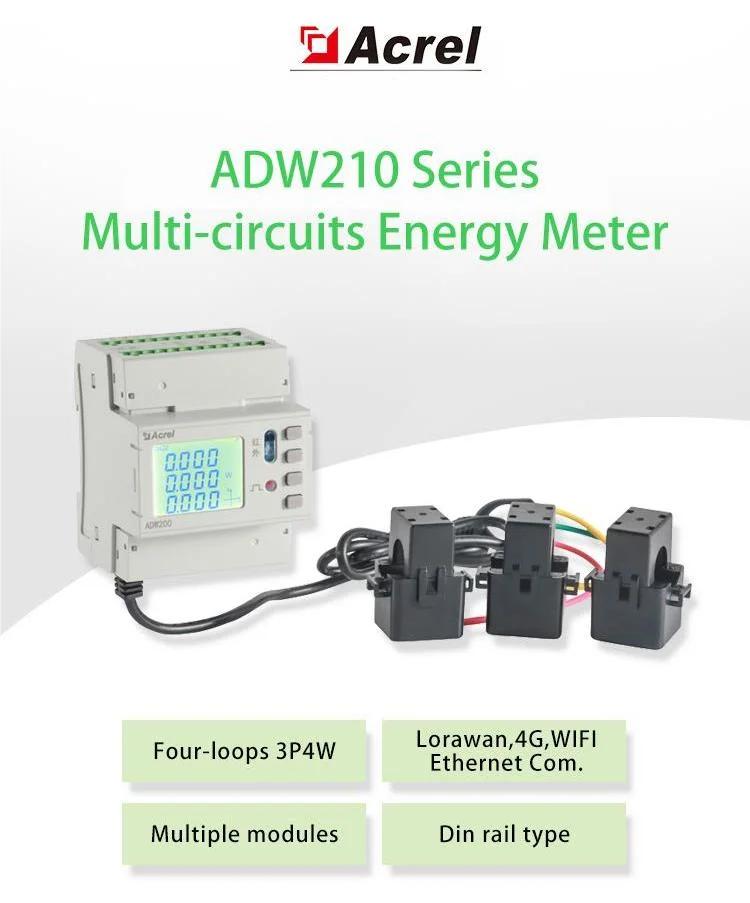

ایکریل ADW2XX سیریز کے ریل قسم کے ملٹی لوپ پاور میٹرز بنیادی طور پر ایک سے زیادہ تھری فیز سرکٹس کے مکمل برقی پیرامیٹرز کی پیمائش کے لیے استعمال ہوتے ہیں، چار تک تھری فیز لوپ کرنٹ ان پٹس کو بیک وقت منسلک کیا جا سکتا ہے۔ یہ وولٹیج اور کرنٹ، پاور، پاور فیکٹر، فیز اینگل، عدم توازن، ہارمونک اور دیگر پیرامیٹرز کی پیمائش کر سکتا ہے۔
|
|
درستگی فعال طاقت: کلاس 1 تعدد رینج:50 - 60Hz نبض کی پیداوار ایکٹو پلس آؤٹ پٹ اور ری ایکٹو پلس آؤٹ پٹ کھپت <0.5VA(Single phase) |
|
طول و عرض (L*W*H) پینل سائز(L×W):72*97.7*36 ملی میٹر وائرلیس 470MHz پر ٹرانسمیشن اور کھلی جگہ میں زیادہ سے زیادہ فاصلہ 1km ہے۔ 2 جی؛ NB کرنٹ شروع ہو رہا ہے۔ 4‰lb |
|
|
تفصیلات |
3 فیز 3 تاریں، 3 فیز 4 تاریں۔ |
|
|
وولٹیج |
شرح شدہ وولٹیج |
3*220/380V |
|
کھپت |
<0.5VA |
|
|
کرنٹ |
ان پٹ کرنٹ |
5A,100A |
|
کھپت |
<0.5VA |
|
|
درستگی |
کرنٹ |
کلاس 0.5 |
|
فعال طاقت |
کلاس 1 |
|
|
رد عمل کی طاقت |
کلاس 2 |
|
|
مواصلات |
RS485(Modbus-RTU) |
|
|
رشتہ دار نمی |
95% سے کم یا اس کے برابر (کوئی گاڑھا نہیں) |
|
|
خاکہ |
L*W*H(mm) |
72*97.9*36 |
|
درجہ حرارت |
آپریٹنگ |
-25~55 ڈگری |
|
ذخیرہ کرنا |
-40~80 ڈگری |
|
|
نمی |
95% سے کم یا اس کے برابر (کوئی گاڑھا نہیں) |
|
|
اونچائی |
<2000m |
|
فنکشن

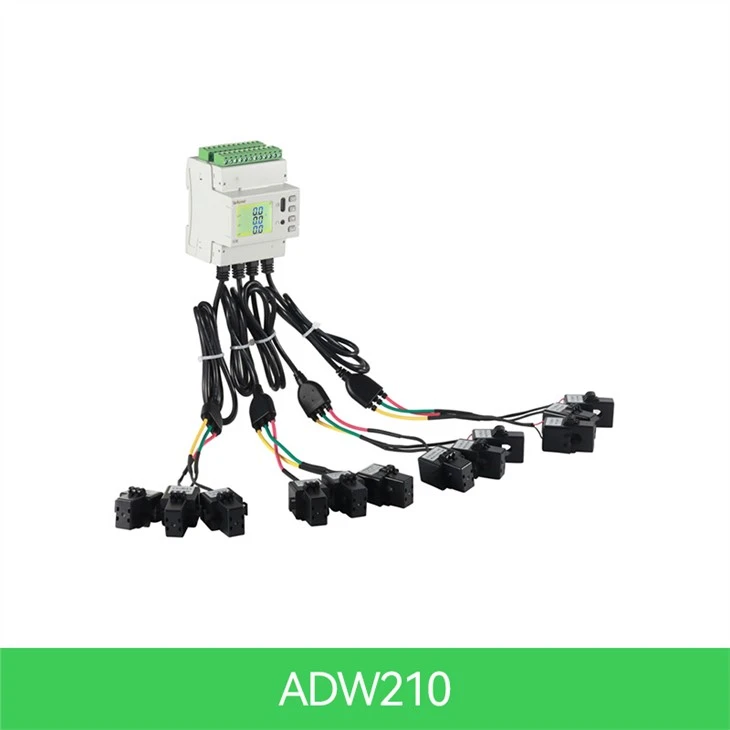

ADW210 سیریز ریل قسم کے ملٹی لوپ اے سی تھری فیز انرجی مانیٹر پاور میٹرز بنیادی طور پر متعدد تھری فیز لوپس کے مکمل برقی پیرامیٹر کی پیمائش کے لیے استعمال ہوتے ہیں۔ وہ بیک وقت چار تین فیز لوپس کے موجودہ ان پٹ سے جڑ سکتے ہیں۔
|
|
●N (1, 2, 3, 4) تھری فیز سرکٹ فل الیکٹرک پیرامیٹر کی پیمائش، بیرونی کرنٹ ٹرانسفارمر؛ ● تھری فیز وولٹیج/کرنٹ، صفر ترتیب کرنٹ، اور فریکوئنسی کی نگرانی کریں۔ ● تین فیز پاور، کل پاور (فعال، رد عمل، اور ظاہر) کی نگرانی کریں؛ ● تھری فیز پاور فیکٹر اور کل پاور فیکٹر کی نگرانی کریں۔ ●وولٹیج/موجودہ فیز اینگل، وولٹیج/موجودہ عدم توازن کی ڈگری کی نگرانی کریں۔ ●وولٹیج اور موجودہ کل ہارمونکس اور 2-31 ذیلی ہارمونکس کی نگرانی کریں؛ موجودہ مہینے اور پچھلے مہینے کے وولٹیج، کرنٹ، اور پاور کے انتہائی ریکارڈ؛ ●زیادہ سے زیادہ کرنٹ، زیادہ سے زیادہ پاور ڈیمانڈ، اور ریئل ٹائم کرنٹ، ریئل ٹائم پاور ڈیمانڈ؛ ●200 ایونٹ ریکارڈز، DIDO ایکشن کی ریکارڈنگ؛ ● اوور وولٹیج، اوور کرنٹ، فیز فیل، ڈی آئی لنکیج، اور دیگر الارم آؤٹ پٹ کی حمایت کریں۔ ●4-ٹائم زون 14-وقت کی شرح کی ترتیب؛ ●چار کواڈرینٹ برقی توانائی، 12-ماہ کثیر شرح برقی توانائی کے اعدادوشمار؛ ● 31 دن چار کواڈرینٹ اور کثیر شرح الیکٹرک انرجی کو منجمد کرنے، فارورڈ اور ریورس الیکٹرک انرجی میٹرنگ؛ ●دو طرفہ سوئچ ان پٹ، دو طرفہ سوئچ آؤٹ پٹ، RS485 کمیونیکیشن، فعال پلس آؤٹ پٹ (متعلقہ لوپ کو سوئچ کیا جا سکتا ہے)۔ |

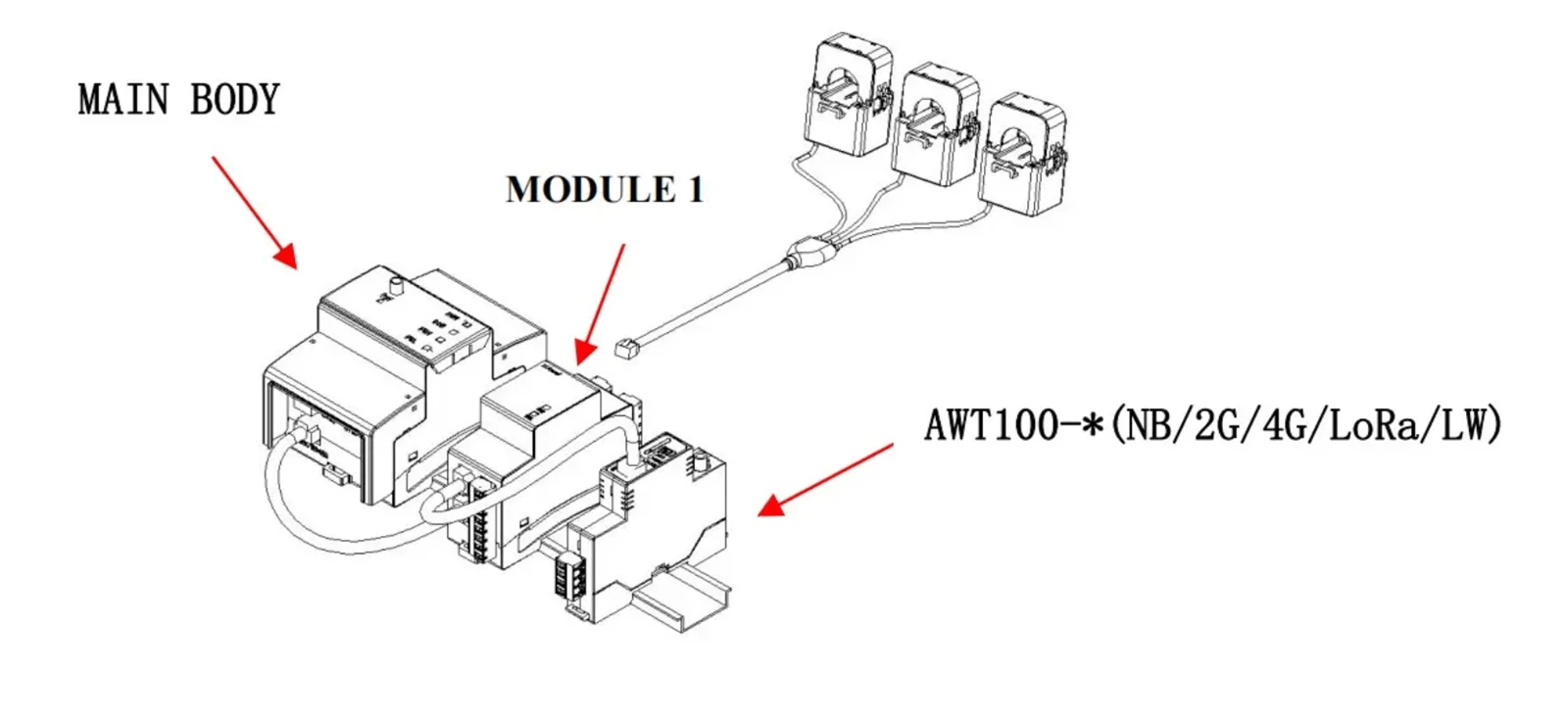

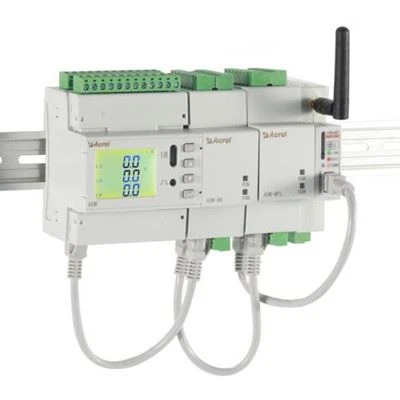

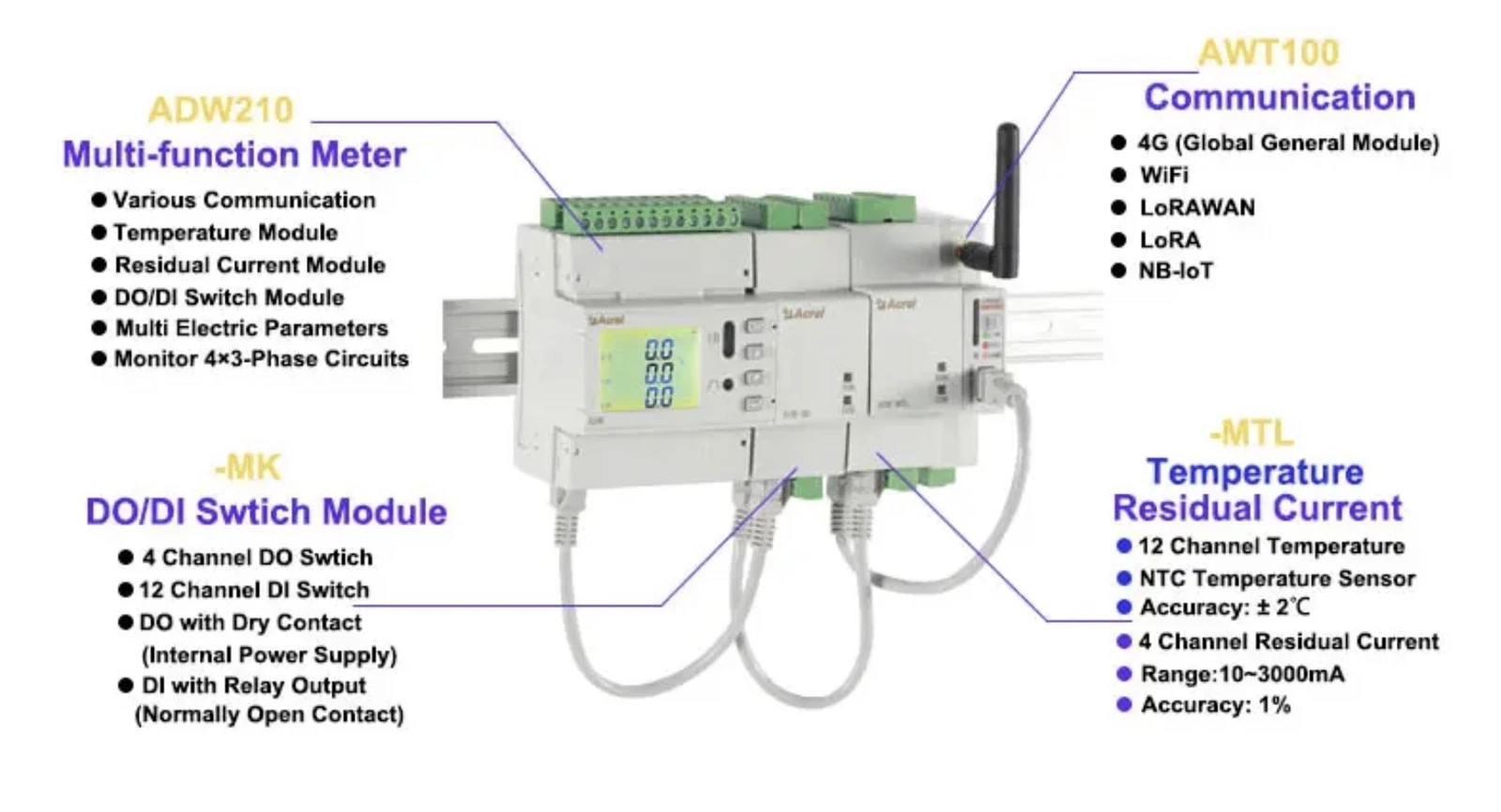

توسیع شدہ کمیونیکیشن ماڈیول --- AWT100:
|
●AWT100 |
● وائی فائی
● لوران
|
|
| توسیع شدہ ماڈیول | تفصیل |
| AWT100 کمیونیکیشن ماڈیول | 4G (عالمی جنرل ماڈیول) |
| 4G (جنوبی امریکی ماڈیول) | |
| لوراوان (868 میگاہرٹز، 923 میگاہرٹز) | |
| LoRa (460~510 MHz) | |
| NB-IoT |
توسیع شدہکیبل کا درجہ حرارت اور بقایا موجودہ پیمائش ماڈیول --- MTL
|
●MTL |
● درجہ حرارت کی پیمائش:-20 ڈگری ~+100 ڈگری
● بقایا موجودہ پیمائش: 10~3000 ایم اے
● درستگی:درجہ حرارت: ± 2 ڈگری؛ بقایا کرنٹ: 1% (کلاس 1)
|
|
| توسیع شدہ ماڈیول | تفصیل | |
| -MTC درجہ حرارت اور بقایا کرنٹ ماپنے والا ماڈیول |
درجہ حرارت کی پیمائش | -20 ڈگری ~+100 ڈگری |
| بقایا موجودہ پیمائش | 10~3000 ایم اے | |
| درستگی | درجہ حرارت: ± 2 ڈگری؛ بقایا کرنٹ: 1% (کلاس 1) | |
| بجلی کی فراہمی | DC 12V؛ کھپت: 1W سے کم یا اس کے برابر؛ RJ45 انٹرفیس | |
| مواصلات | RJ45 انٹرفیس؛ MODBUS-RTU (مرکزی باڈی کے ساتھ مواصلت) | |
توسیع شدہDO/DI سوئچ ایکسٹرا فنکشن ماڈیول --- MK
|
●MK |
● 12 چینل DI (ڈیجیٹل ان پٹ)
|
|
| توسیع شدہ ماڈیول | تفصیل | |
| -MK سوئچ ماڈیول | 12 × DI (ان پٹ) | بلٹ ان پاور سپلائی کے ساتھ خشک رابطہ ان پٹ |
| 4 × DO (آؤٹ پٹ) | ریلے عام طور پر رابطہ آؤٹ پٹ کھولیں؛ درجہ بندی AC 250V/3A، DC 30V/3A | |
| بجلی کی فراہمی | DC 12V؛ کھپت: 1W سے کم یا اس کے برابر؛ RJ45 انٹرفیس | |
| مواصلات | RJ45 انٹرفیس؛ MODBUS-RTU (مرکزی باڈی کے ساتھ مواصلت) | |

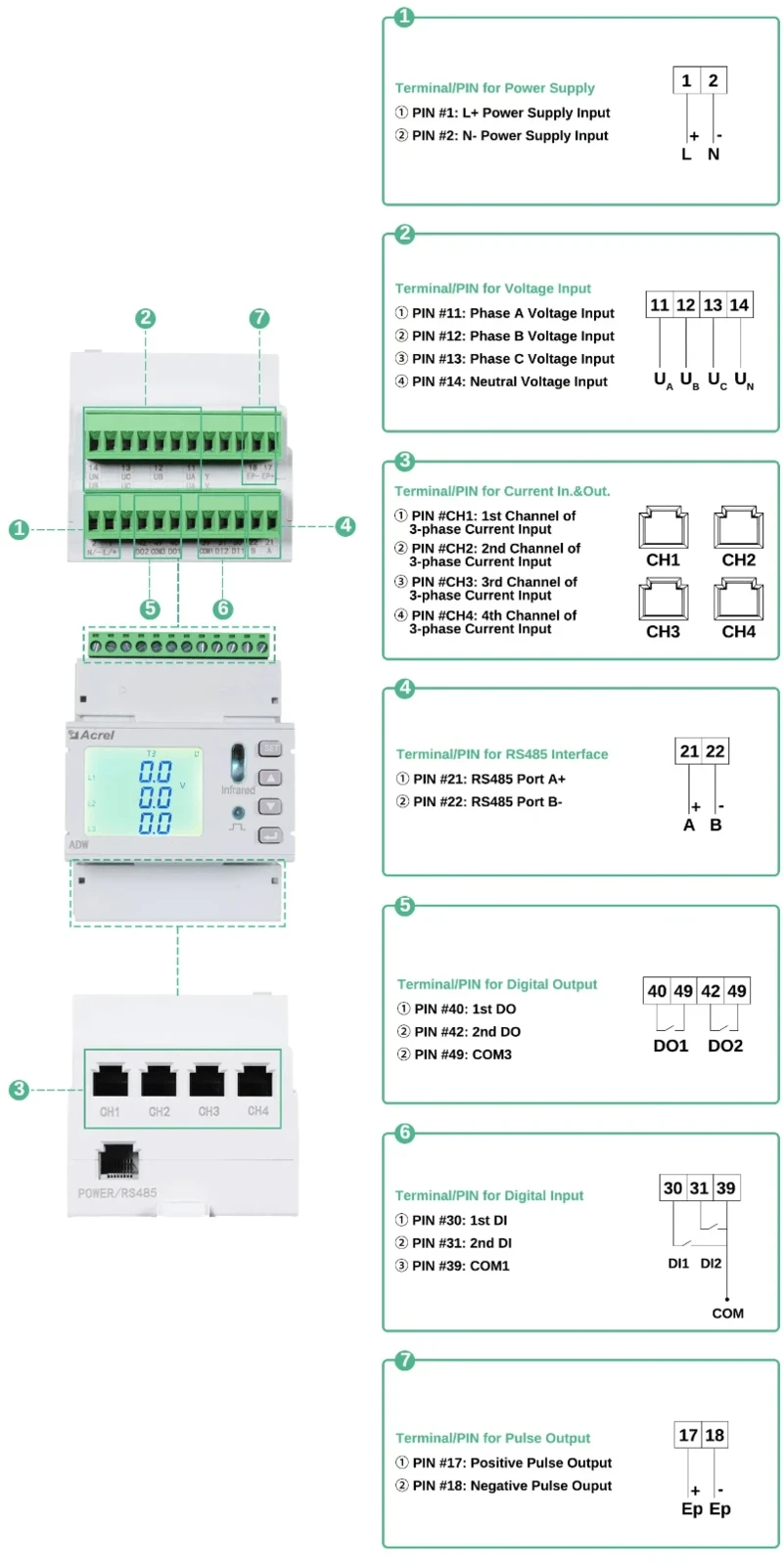

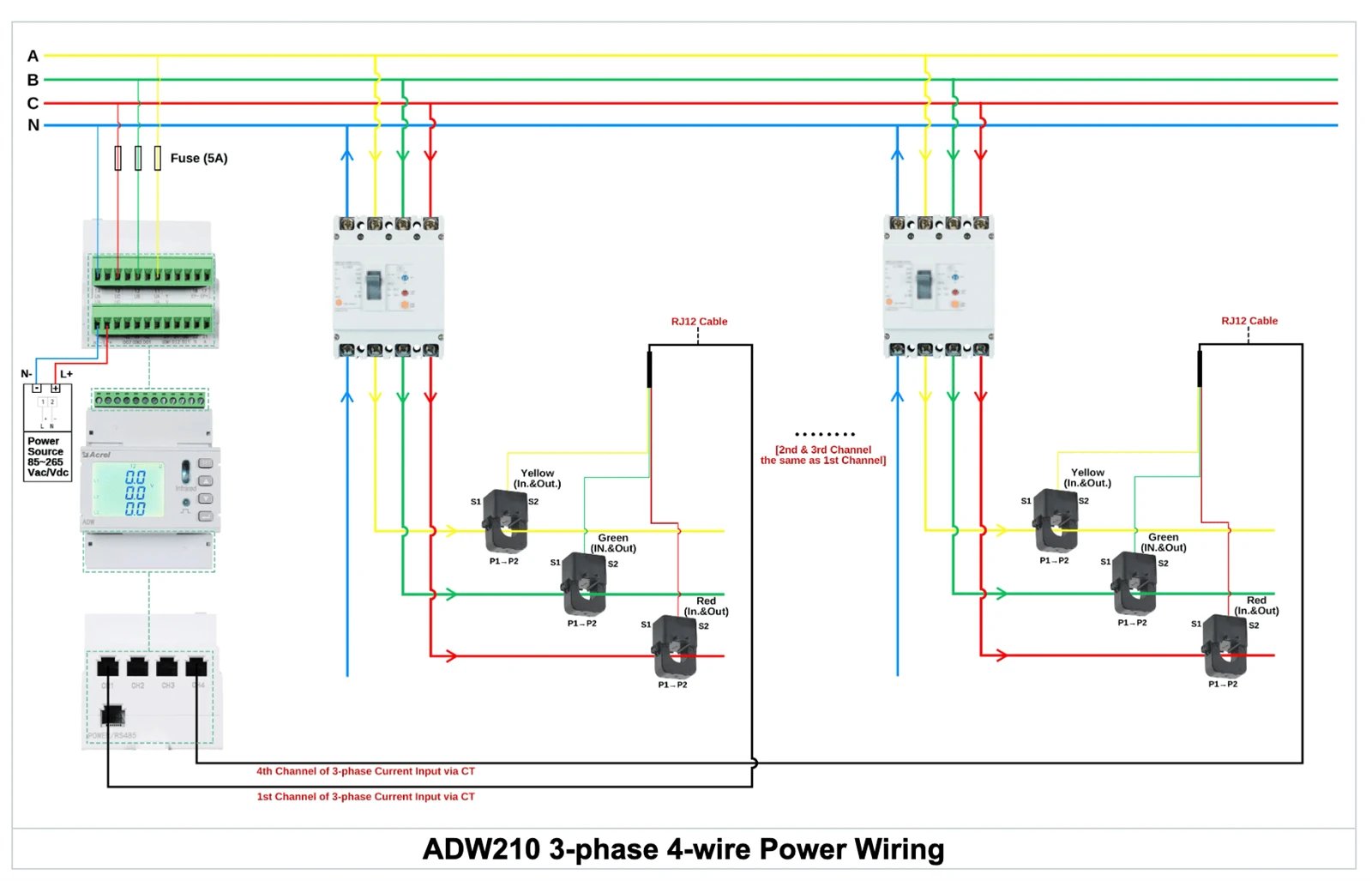

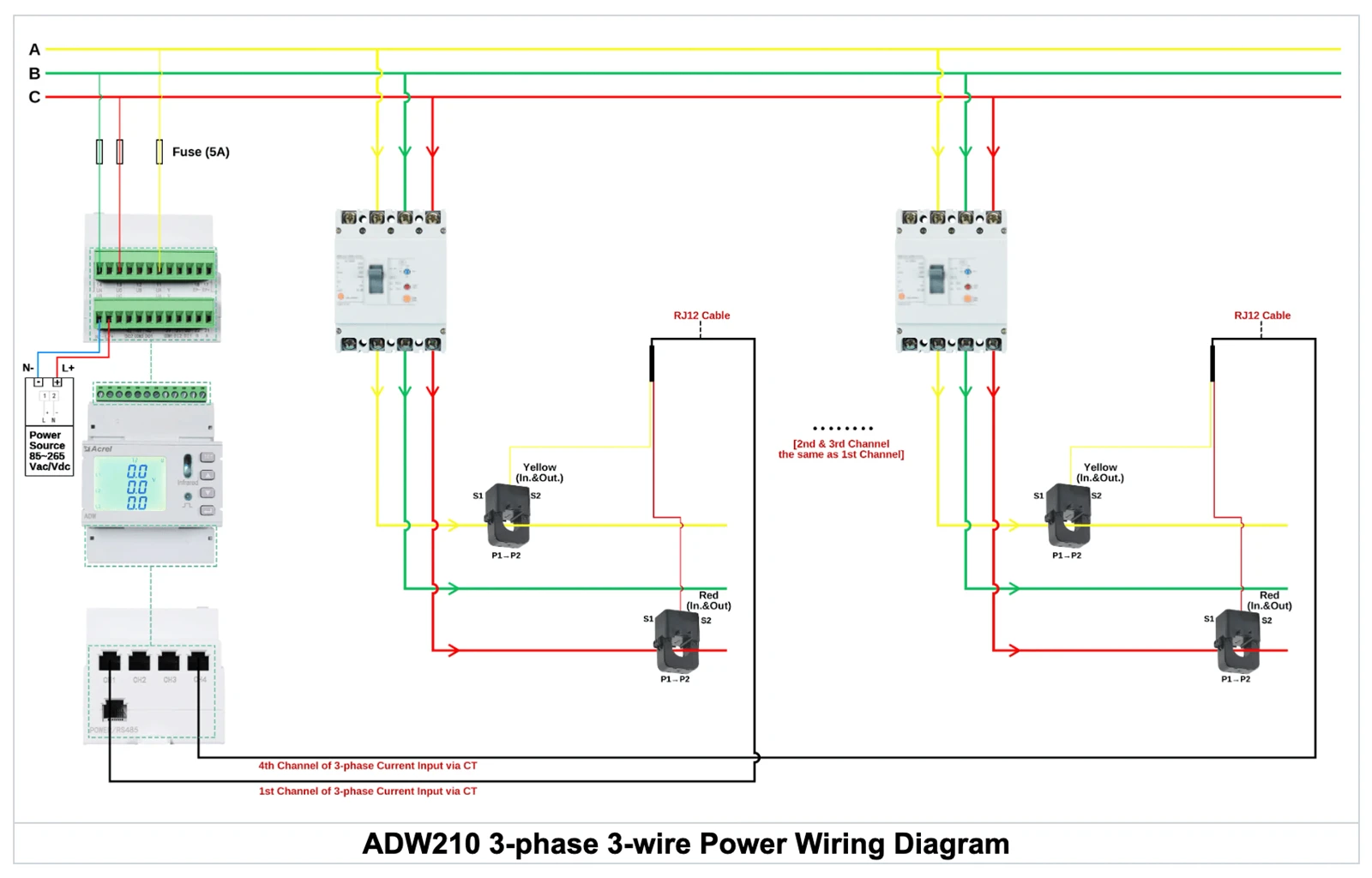

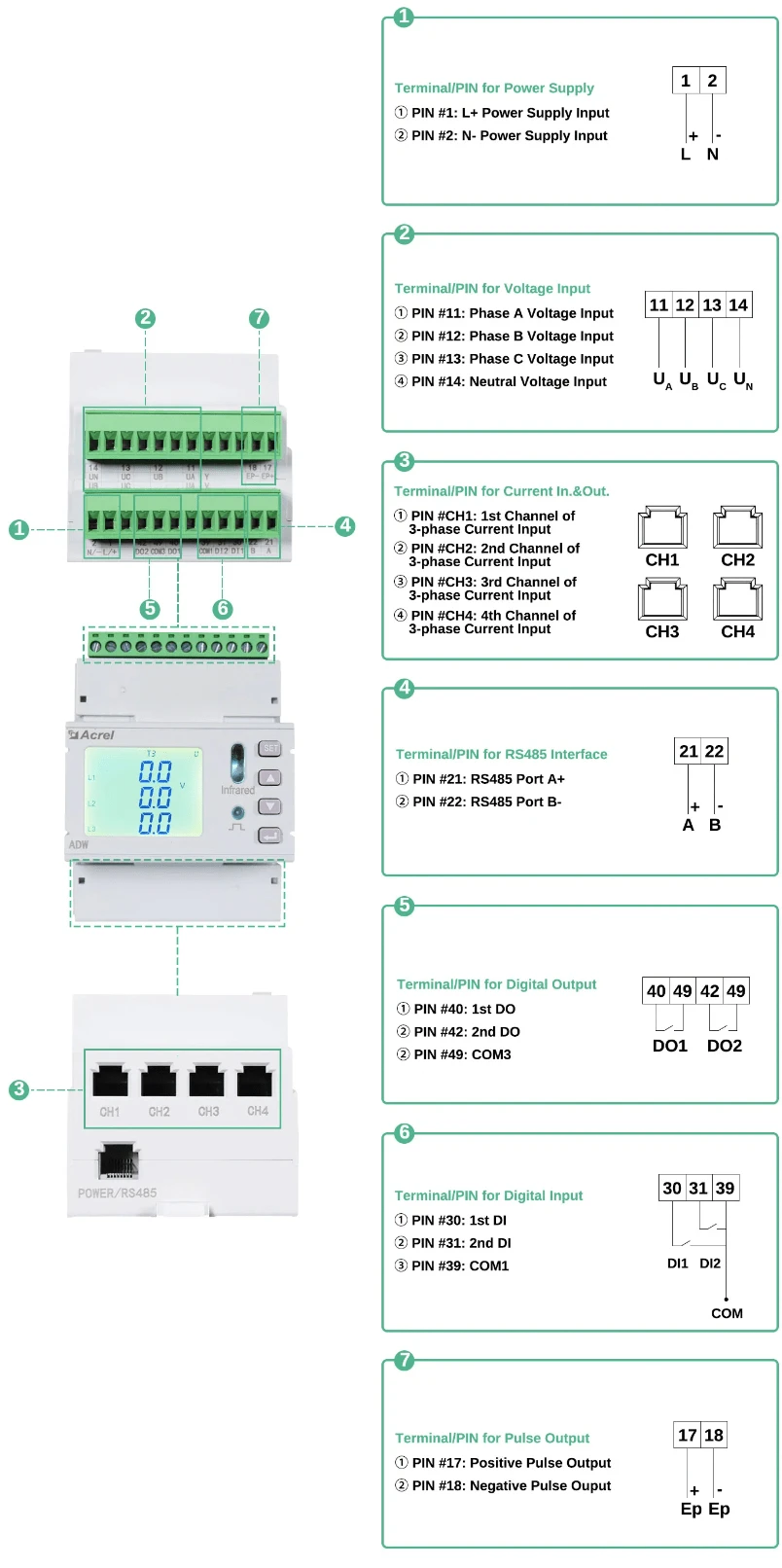

وائرنگ

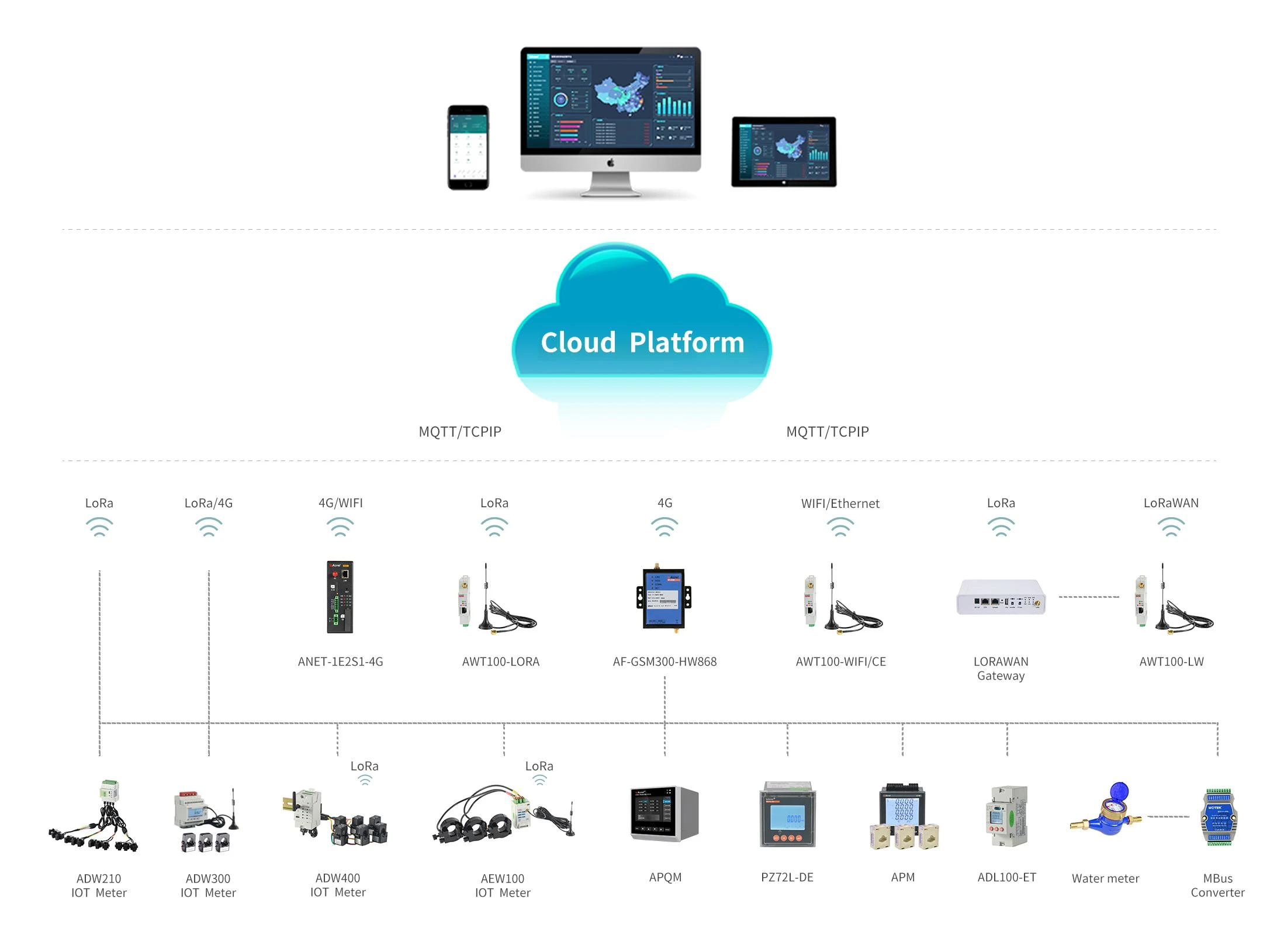

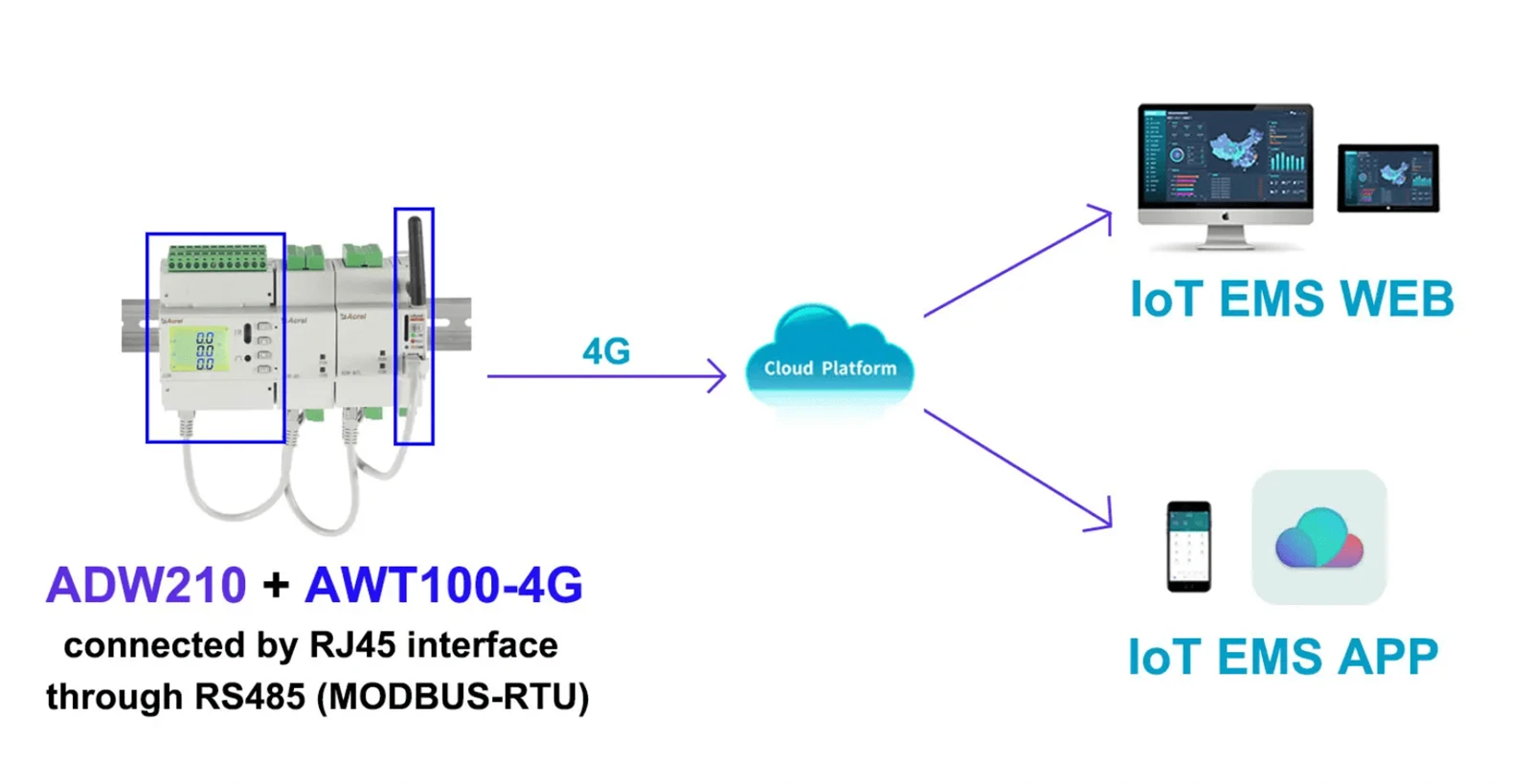

آئی او ٹی حل
