تفصیل

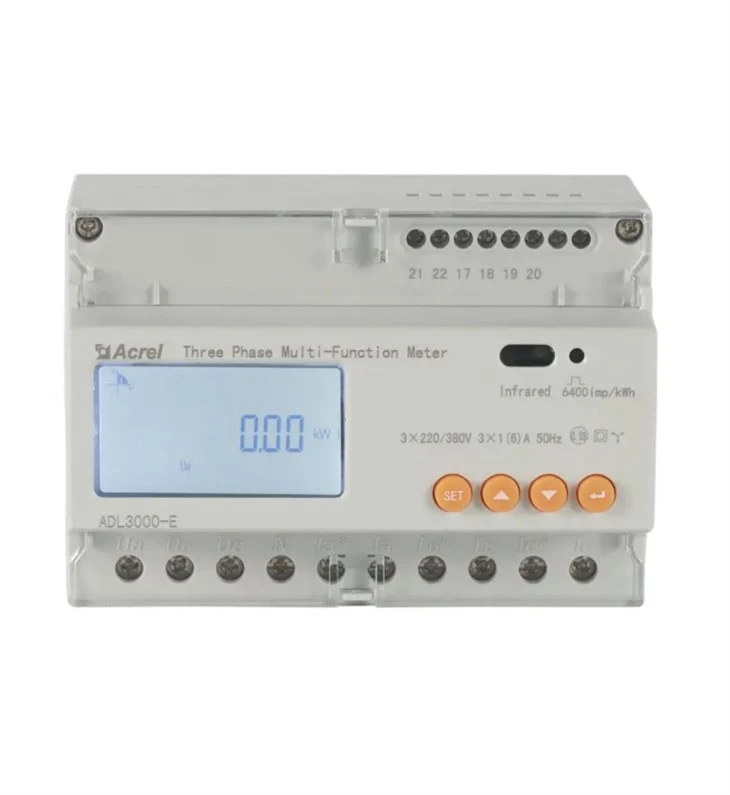

DTSD1352 AC تھری فیز سولر میٹر
ADL3000-E ایک سمارٹ میٹر ہے جسے بجلی کی فراہمی کے نظام، صنعتی اور کان کنی کے لیے ڈیزائن کیا گیا ہےانٹرپرائزز، اور یوٹیلیٹیز بجلی کی کھپت کا حساب لگانے اور بجلی کی طلب کو منظم کرنے کے لیے۔ یہ اعلی صحت سے متعلق، ایک چھوٹا سائز، اور سادہ تنصیب کی خصوصیات ہے. یہ تمام برقی پیرامیٹرز کی پیمائش کو جامع بجلی کی پیمائش کے ساتھ مربوط کرتا ہے اور انتظام پچھلے 12 مہینوں کے مختلف ڈیٹا فراہم کرتا ہے، 31ویں ہارمونک مواد اور کل ہارمونک مواد کو چیک کرتا ہے، ریموٹ کمیونیکیشن اور ریموٹ کنٹرول کو سوئچنگ ان پٹ اور ریلے آؤٹ پٹ کے ساتھ محسوس کرتا ہے، اور الارم آؤٹ پٹ پر فخر کرتا ہے۔ یہ RS485 کمیونیکیشن پورٹ سے لیس ہے اور اسے MODBUS-RTU کے مطابق کیا گیا ہے۔ ADL3000-E کو ہر قسم کے کنٹرول سسٹمز، SCADA سسٹمز، اور انرجی مینجمنٹ سسٹمز میں استعمال کیا جا سکتا ہے۔ تمام میٹرز IEC62053-21، اور IEC62053-22 معیارات میں بجلی کے پاور میٹرز کی متعلقہ تکنیکی ضروریات کو پورا کرتے ہیں۔
LCD
موثر اور عین مطابق پروسیسنگ اور جانچ کا سامان۔
مختلف اختیاری فنکشن
2 چینل RS485، 1 ڈیجیٹل ان پٹ/ 1 ڈیجیٹل آؤٹ پٹ، وغیرہ
شمسی توانائی زیرو ایکسپورٹ
سولر انورٹر اینٹی بیک فلو انرجی میٹر
ہمارے حل
|
|
|
پیرامیٹر
| ماڈل نمبر | ڈی ٹی ایس ڈی 1352 | |
| تھری فیز دین ریل سولر میٹر | ||
| وولٹیج |
حوالہ وولٹیج |
3×100V, 3×380V,3×57.7/100V, 3×220/380V |
|
کھپت |
<10VA(Single phase) |
|
|
رکاوٹ |
>2MΩ |
|
|
درستگی کی کلاس |
خرابی±0.2% |
|
|
کرنٹ |
ان پٹ کرنٹ |
3×1(6)A (اضافی منتخب کردہ CTs کے ذریعے 3-فیز لوڈ لائن کے ساتھ دوسرا کنکشن) 3×10(80)A (3-فیز لوڈ لائن کے ساتھ براہ راست کنکشن بذریعہ CTs بلٹ ان ADL3000-E) |
|
کھپت |
<1VA(Single phase rated current) |
|
|
درستگی کی کلاس |
خرابی±0.2% |
|
|
پیمائش کی قرارداد |
وولٹیج: {{0}}۔{4}}1 V، موجودہ: 0.01 A، پاور: 0.01 kW، توانائی: 0.01 kWh | |
|
طاقت |
فعال، رد عمل، ظاہری طاقت، غلطی±0.5℅ |
|
|
تعدد |
{{0}}Hz، خرابی±0.2% |
|
|
درجہ حرارت |
-40 ڈگری -99 ڈگری |
|
|
توانائی |
فعال توانائی (درستگی کی کلاس:0.5، 1)، رد عمل کی توانائی (درستگی کی کلاس 2) |
|
|
گھڑی |
سے کم یا اس کے برابر 0.5s/d |
|
|
انرجی پلس آؤٹ پٹ |
1 ایکٹو آپٹکوپلر آؤٹ پٹ، 1 ری ایکٹو آپٹوکوپلر آؤٹ پٹ |
|
|
سوئچنگ آؤٹ پٹ |
1 سوئچنگ آؤٹ پٹ |
|
|
سوئچنگ ان پٹ |
1 آپٹکوپلر ان پٹ |
|
|
نبض کی چوڑائی |
80٪ c2٪ b120ms |
|
|
نبض مستقل |
6400imp/kWh، 400imp/kWh (بنیادی کرنٹ کے مطابق) |
|
|
انٹرفیس اور مواصلات |
RS485: Modbus RTU |
|
|
مواصلاتی پتہ کی حد |
Modbus RTU: 1~ 247; |
|
|
بوڈ کی شرح |
1200bps٪7e19200bps |
|
|
رشتہ دار درجہ حرارت |
-25 ڈگری ~+55 ڈگری |
|
|
رشتہ دار نمی |
95℅ سے کم یا اس کے برابر (کوئی گاڑھا نہیں) |
|

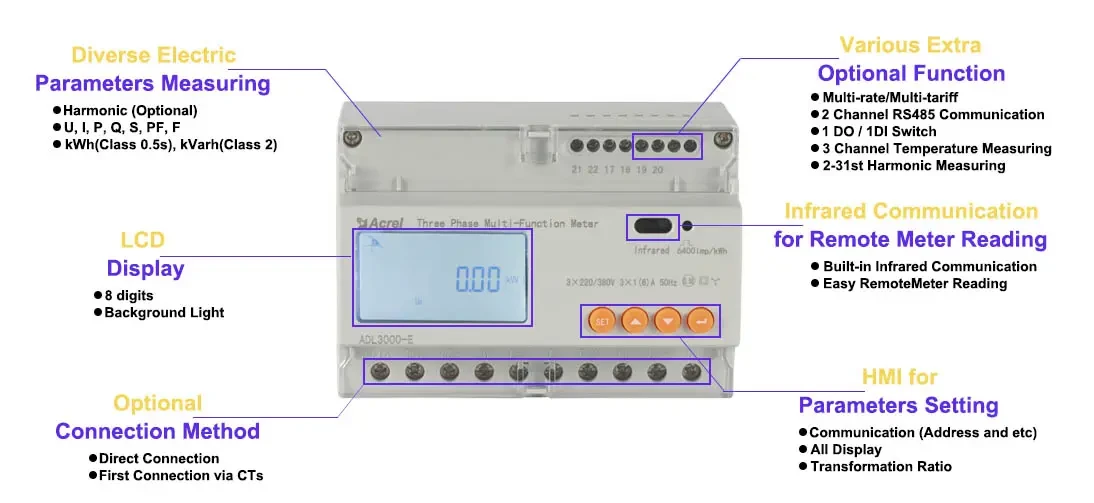

کیوں DTSD1352 کا انتخاب کریں۔

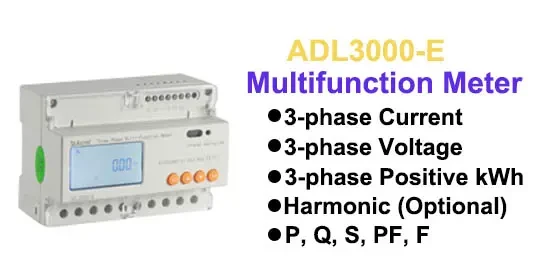

تمام برقی پیرامیٹرز کی پیمائش
●3-مرحلہ برقی توانائی کی نگرانی
● U, I, P, Q, S, PF, F, kWh, kVarh, ہارمونک
● دو جڑنے کے طریقے، CT کے ذریعے یا براہ راست رابطہ
● زیادہ سے زیادہ 80A موجودہ براہ راست کنیکٹ یا 5A CT ان پٹ

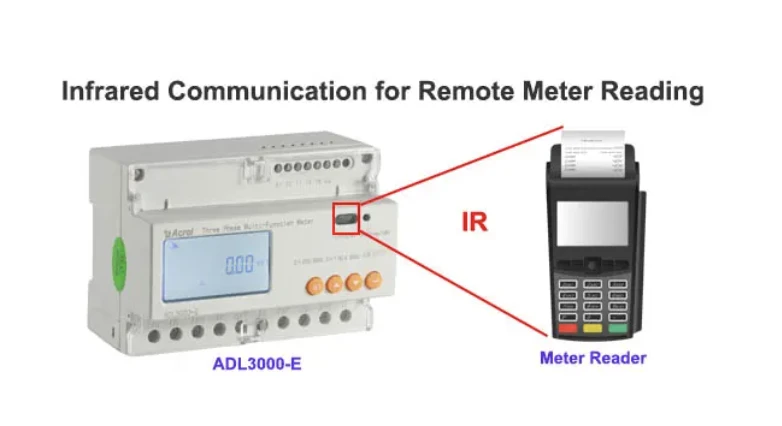

● ریموٹ میٹر ریڈنگ کے لیے انفراریڈ کمیونیکیشن
● بلٹ ان انفراریڈ کمیونیکیشن، کنکشن کے اختیاری طریقے
افعال

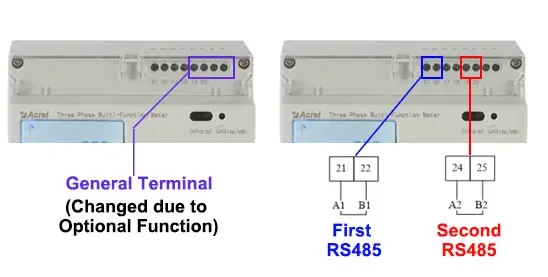

2 چینل RS485 کمیونیکیشن
● پروٹوکول: MODBUS-RTU
● 1 چینل RS485 یا 2 چینل RS485 دونوں اختیاری

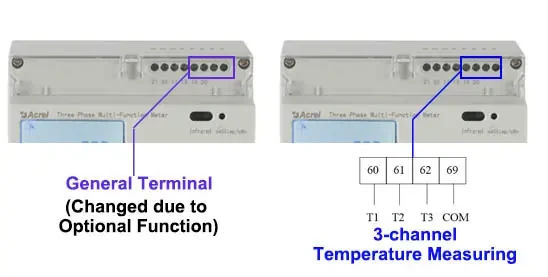

3-چینل کے درجہ حرارت کی پیمائش
● تھرمسٹر: این ٹی سی درجہ حرارت سینسر
● پیمائش کی حد: -40 ڈگری ~+125 ڈگری

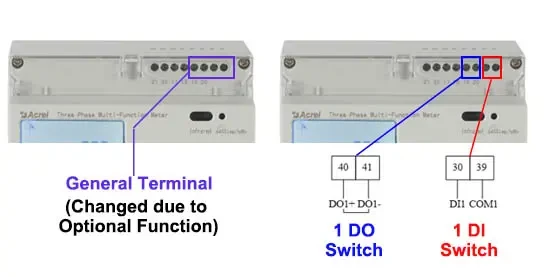

DO/DI سوئچ
● 1 چینل DO
● 1 چینل DI

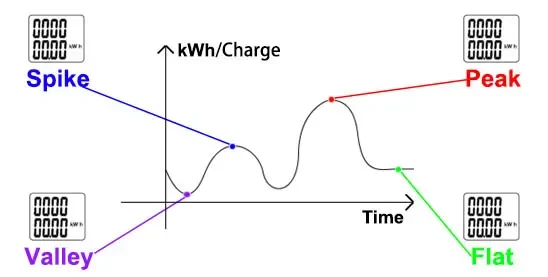

ملٹی ریٹ/لچکدار ٹیرف
● 4 ٹائم زون
● 4 ٹیرف کی شرح (سپائک، چوٹی، فلیٹ، وادی)
● 2 مدت کی فہرست
● 14 ٹائم پیریڈ بہ دن
● ڈیٹا منجمد (گزشتہ 48 ماہ یا آخری 90 دن)
● زیادہ سے زیادہ مطالبہ اور وقوع کا وقت

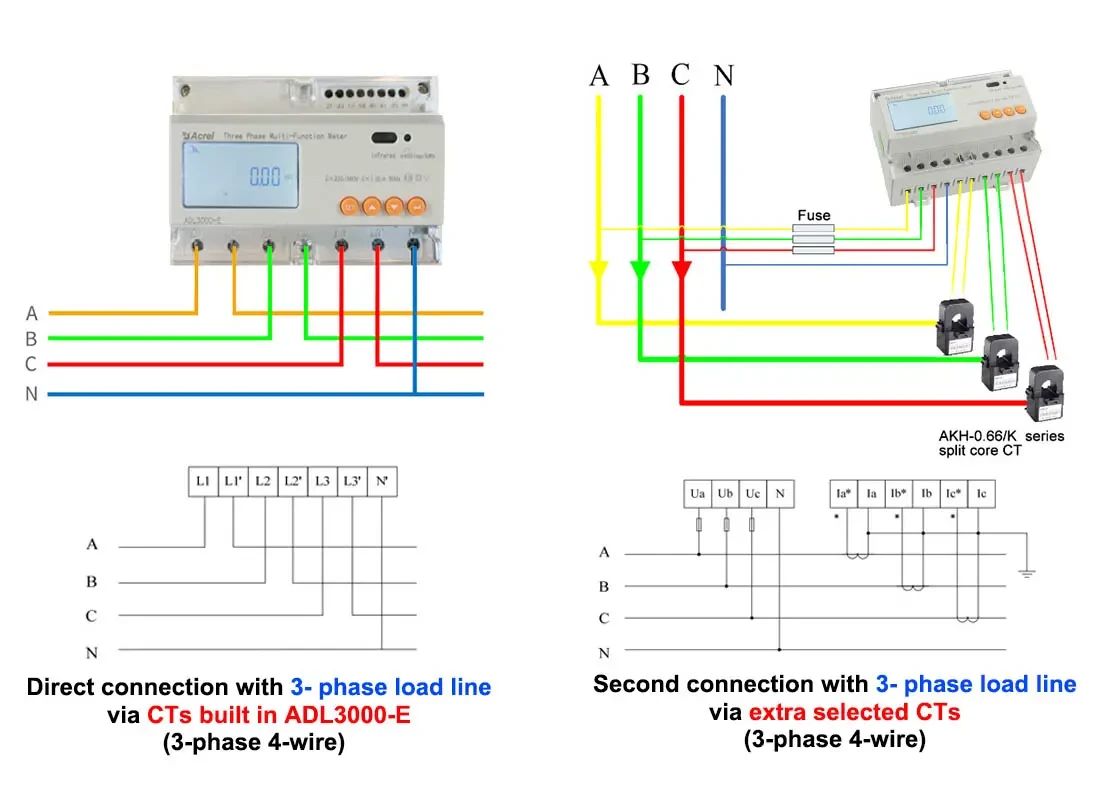

وائرنگ کا آلہ
