تفصیل

AC سیمپلنگ ٹیکنالوجی کا استعمال کرتے ہوئے، PZ سیریز الیکٹرک انرجی میٹر بہت سے تھری فیز گرڈ برقی پیرامیٹرز جیسے کرنٹ، وولٹیج، پاور، برقی توانائی وغیرہ کو براہ راست یا بالواسطہ پیمائش کر سکتے ہیں۔ اسے مقامی ڈسپلے کے لیے استعمال کیا جا سکتا ہے اور پیمائش اور کنٹرول کرنے کا نظام بنانے کے لیے کنٹرول آلات سے منسلک کیا جا سکتا ہے۔

RS-485 کمیونیکیشن پورٹ سے لیس، ہم آہنگ Modbus-RTU پروٹوکول کو اپناتے ہوئے، میٹر چار چینل (دو چینل) سوئچنگ ان پٹ / دو چینل سوئچنگ آؤٹ پٹ کے ساتھ، معیاری اینالاگ آؤٹ پٹ میں الیکٹرک پیرامیٹر سگنل کو تبدیل کر سکتے ہیں۔ مختلف تقاضوں کی بنیاد پر، ٹرانسفارمیشن ریشو، الارم، کمیونیکیشن وغیرہ کے الیکٹرک پیرامیٹرز کو فیس پلیٹ پر کیز کے ذریعے سیٹ اپ اور کنٹرول کیا جا سکتا ہے۔

PZ سیریز کے میٹروں میں قیمت اور کارکردگی کا تناسب زیادہ ہوتا ہے اور یہ روایتی الیکٹرک ٹرانسڈیوسرز اور پیمائش کرنے والے میٹروں کی جگہ لے سکتے ہیں۔ ایک اعلی درجے کے ذہین، ڈیجیٹل فرنٹ اینڈ ایکوزیشن جزو کے طور پر، یہ الیکٹرک میٹر مختلف کنٹرول سسٹمز، SCADA سسٹمز، اور انرجی سورس مینجمنٹ سسٹمز میں بڑے پیمانے پر استعمال ہوتے رہے ہیں۔

خصوصیات

1. تھری فیز انرجی میٹر کے کاؤنٹر میں اچھی سگ ماہی اور مداخلت مخالف اثرات ہیں تاکہ یہ درست پیمائش کو یقینی بنا سکے۔

2. وولٹیج کے لیے اعلیٰ درستگی: کلاس 0.2، فعال توانائی: کلاس 0.5۔ وولٹیج 660V سے منسلک کیا جا سکتا ہے.

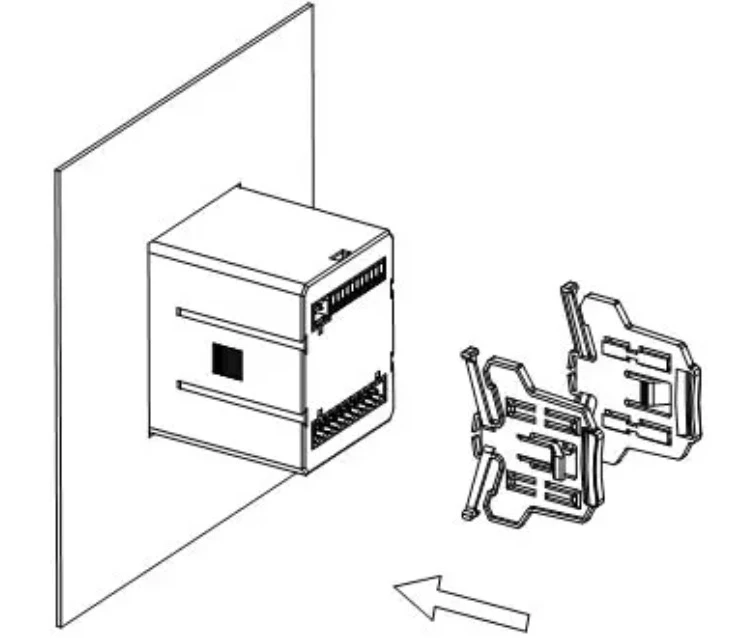

3. 92*92/88*88 ڈیزائن تنصیب کو زیادہ آسان بناتا ہے اور وقت بچاتا ہے۔

4. واضح LCD/LED سکرین آپ کو ڈیٹا کو زیادہ واضح طور پر دیکھنے کی اجازت دیتی ہے اور غلطیوں کو روکتی ہے۔

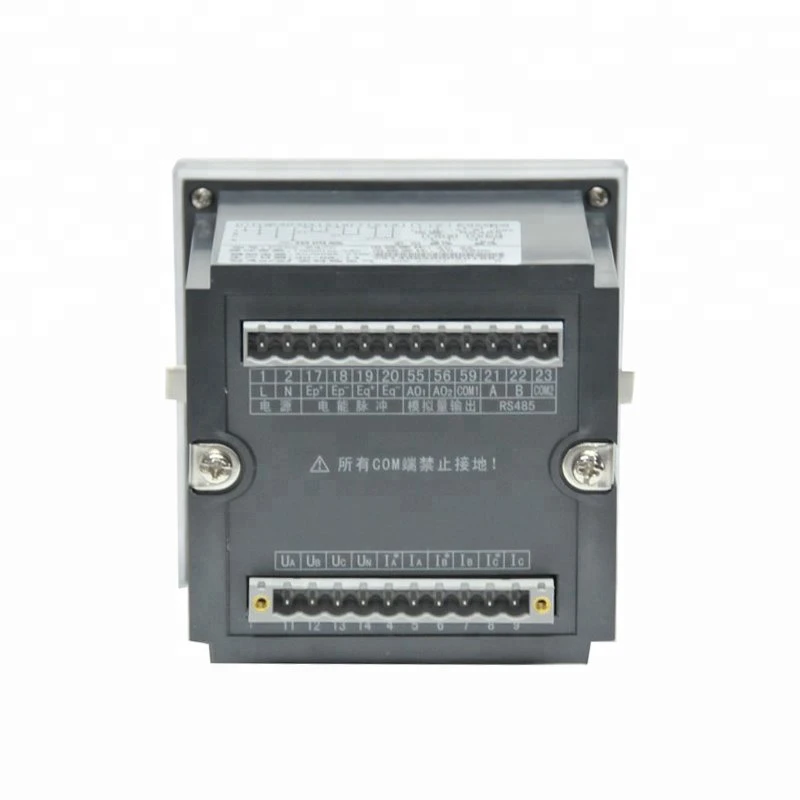

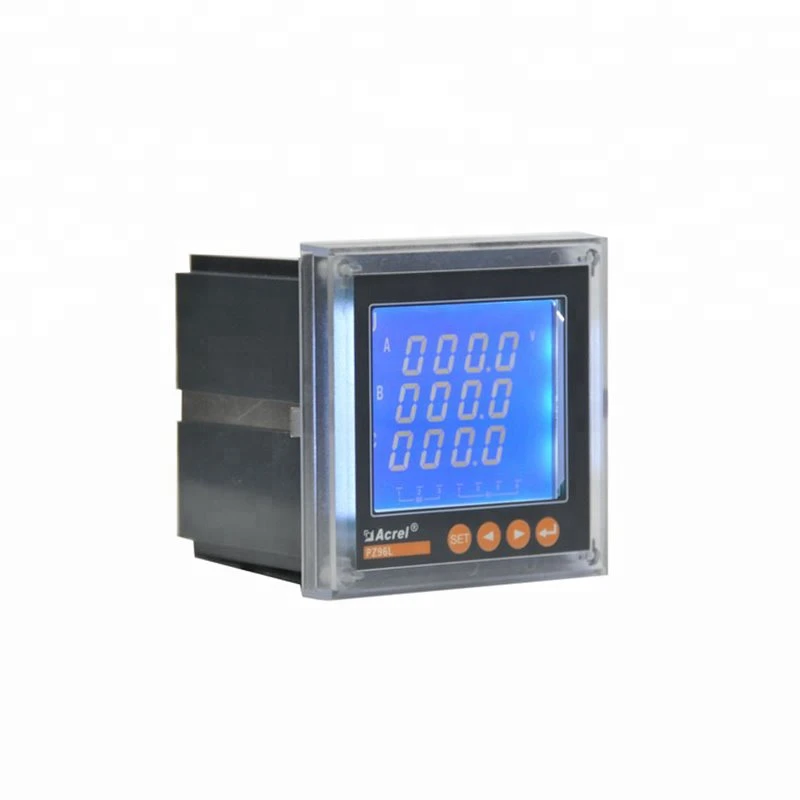

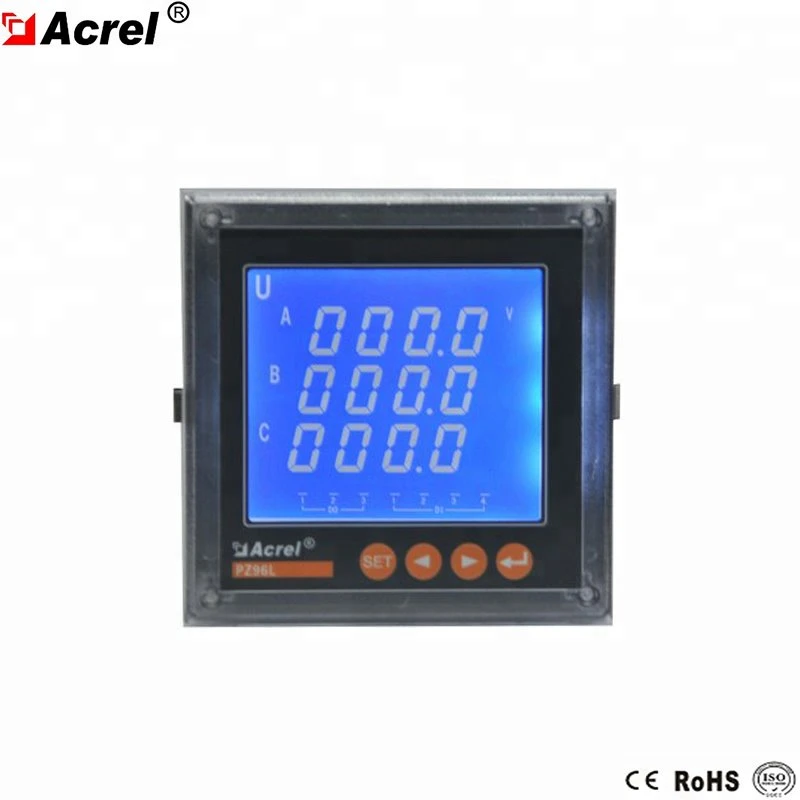

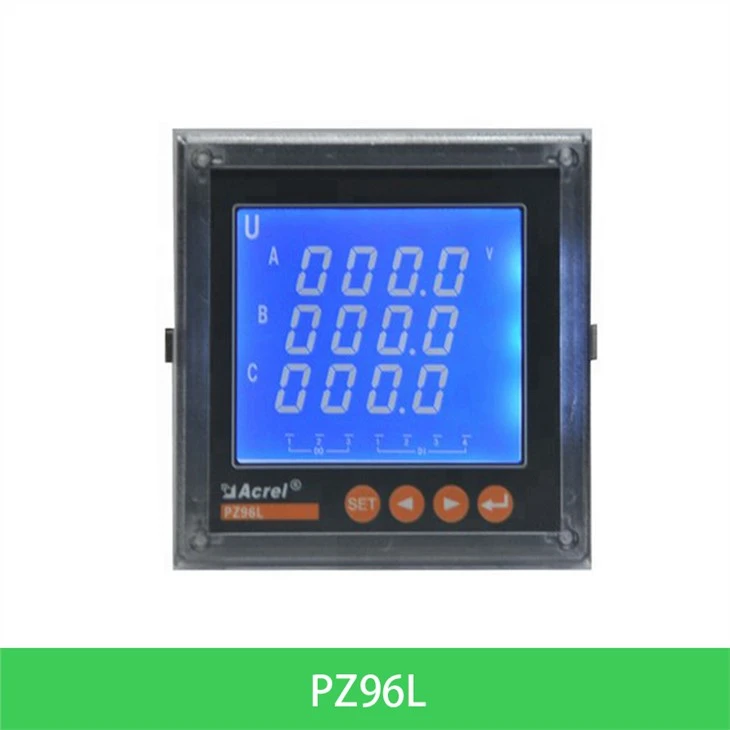

ظہور

پیرامیٹر

پروجیکٹ			Parameter
تفصیلات			3 فیز 3 تاریں، 3 فیز 4 تاریں۔
ان پٹ	جڑیں۔		٪7b٪ 7b0٪ 7d٪ 7dHZ
	تعدد		3 فیز 3 تار، 3 فیز 4 وائر
	وولٹیج	اوورلوڈ: 1.2 گنا درجہ بندی (مسلسل)؛ 1 سیکنڈ کے لیے 10 گنا درجہ بندی
		بجلی کی کھپت: < 0.2VA
	کرنٹ	اوورلوڈ: 1.2 گنا درجہ بندی (مسلسل)؛ 1 سیکنڈ کے لیے 10 گنا درجہ بندی
		بجلی کی کھپت: < 0.2VA
آؤٹ پٹ	برقی توانائی		آؤٹ پٹ موڈ: 2-چینل اوپن کلیکٹر فوٹو کپلر پلس
			پلس مستقل: 10000، 40000، 160000 imp/kWh
	مواصلات		RS485port، Modbus -RTU پروٹوکول
	ڈسپلے		ایل ای ڈی یا ایل سی ڈی ڈسپلے، ضرب کی طاقت، الارم، اپنی مرضی سے سوئچ کرنے کا اشارہ؛ 1 چینل اینالاگ کے لیے، متعلقہ پروگرام قابل ترتیب ڈسپلے کریں۔
فنکشن	سوئچنگ ان پٹ		2 چینل یا 4 چینل غیر فعال خشک رابطہ ان پٹ موڈ
	سوئچنگ آؤٹ پٹ		1 فعال فوٹوکوپلر آؤٹ پٹ
			آؤٹ پٹ موڈ: 2 چینل ریلے کوئی رابطہ آؤٹ پٹ نہیں۔
	اینالاگ آؤٹ پٹ		آؤٹ پٹ موڈ: 1، 2، یا 4 چینل آؤٹ پٹ، 0 - 20mA،4 - 20mA قابل پروگرام
			بوجھ کی گنجائش 500Ω سے کم یا اس کے برابر
درستگی کی کلاس	تعدد {{0}}.05Hz، رد عمل برقی توانائی 1 کلاس، دیگر 0.5 کلاس
بجلی کی فراہمی	DC100~350V؛ اے وی 85~265V؛ (آلہ کی وائرنگ کو غالب کرنے کے لیے)		طاقت کا استعمال<5VA
سیکورٹی	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	کی حد		Modbus RTU: 1~ 247;
ماحولیات	درجہ حرارت	کام: -10 ڈگری ~ جمع 55 ڈگری اسٹوریج: -25 ڈگری ~ جمع 75 ڈگری
	نمی	93 فیصد سے کم یا اس کے برابر RH نان کنڈینسنگ
	اونچائی	2500m سے کم یا اس کے برابر

فنکشن

میٹر کی قسم

بنیادی فنکشن

شکل

اختیاری فنکشن

PZ{{0}E3/*

PZ{{0}E4/*

EPI/EPE، EQL/EQC پیمائش؛

فعال طاقت، رد عمل کی طاقت، پاور فیکٹر کی پیمائش؛

تھری فیز کرنٹ، وولٹیج، فریکوئنسی کی پیمائش

96 مربع

سوئچنگ 4DI پلس 1 پلس پلس RS485 کمیونیکیشن (/KC)
سوئچنگ 2DI2DO پلس RS485 کمیونیکیشن (/ KC)
سوئچنگ 4DI پلس RS485 کمیونیکیشن (/KC)
2 چینل ٹرانسمیٹنگ آؤٹ پٹ پلس 2 پلس پلس RS485 کمیونیکیشن (/MC)

PZ96L-E3/*

PZ96L-E4٪2f*

وائرنگ

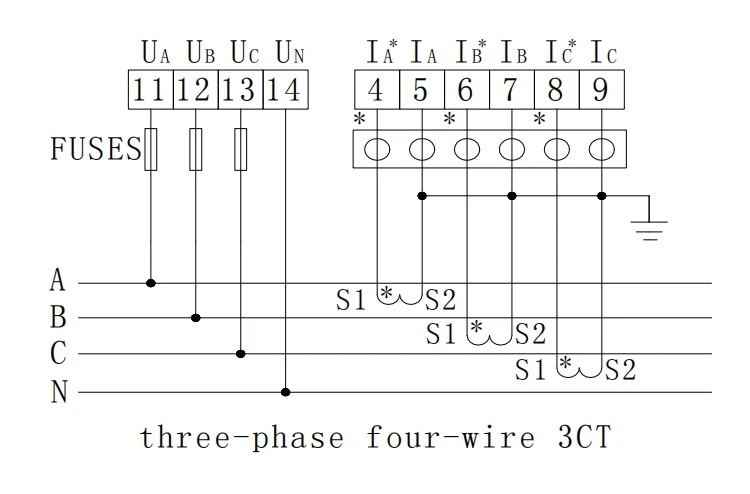

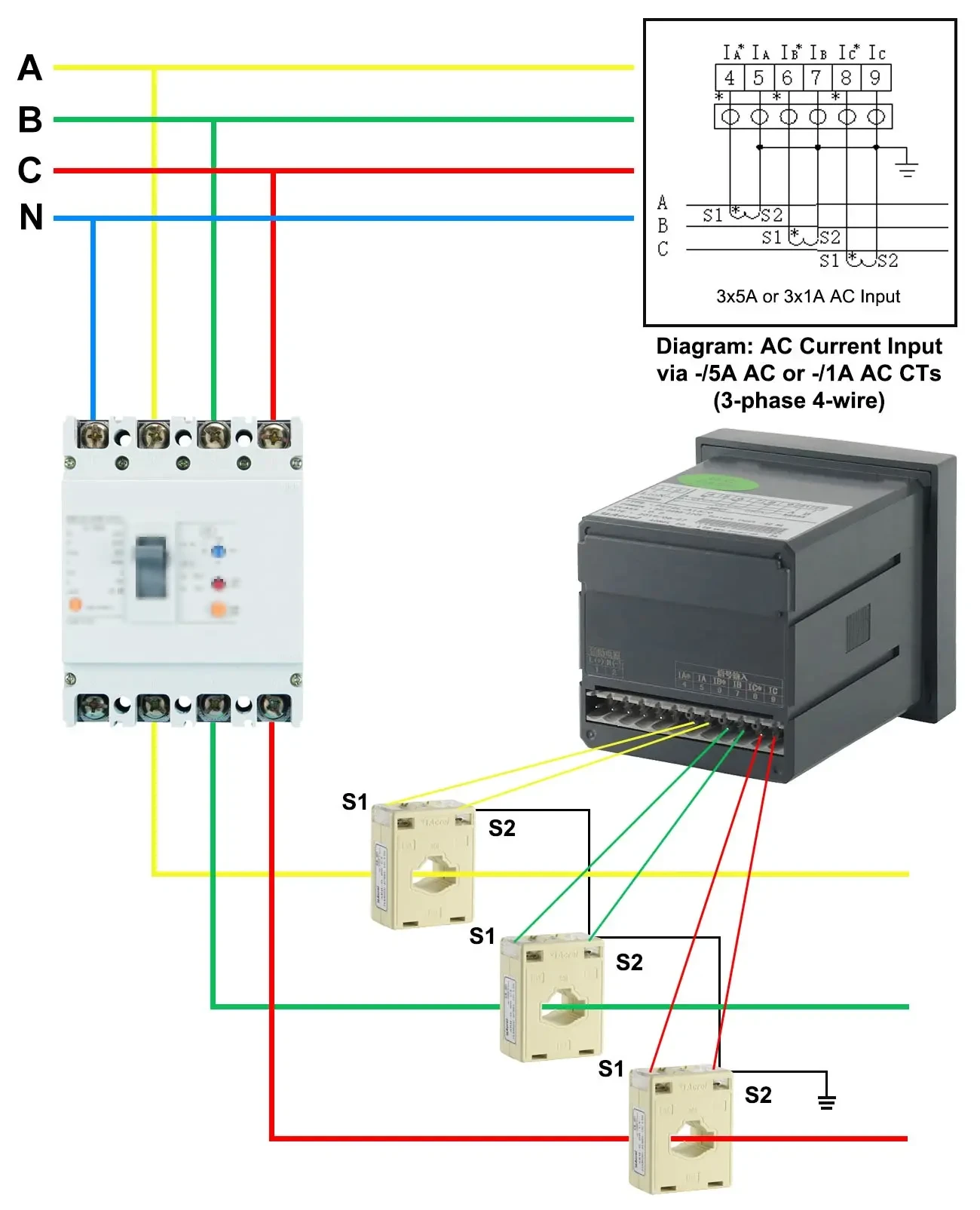

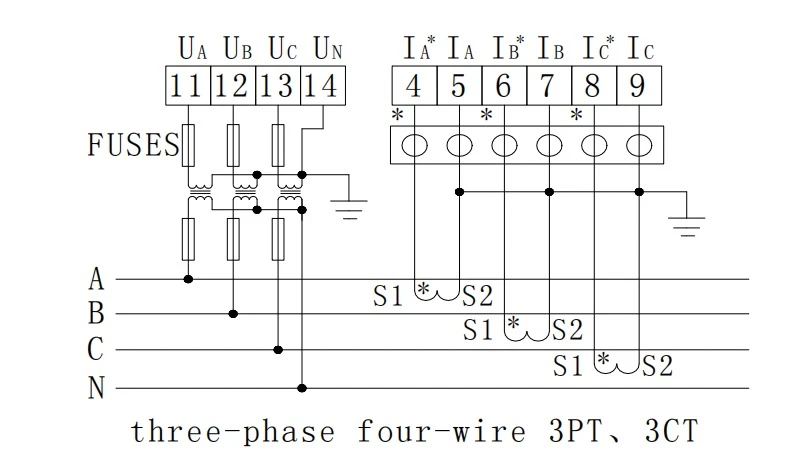

تصویر 1 تھری فیز فور وائر 3CT

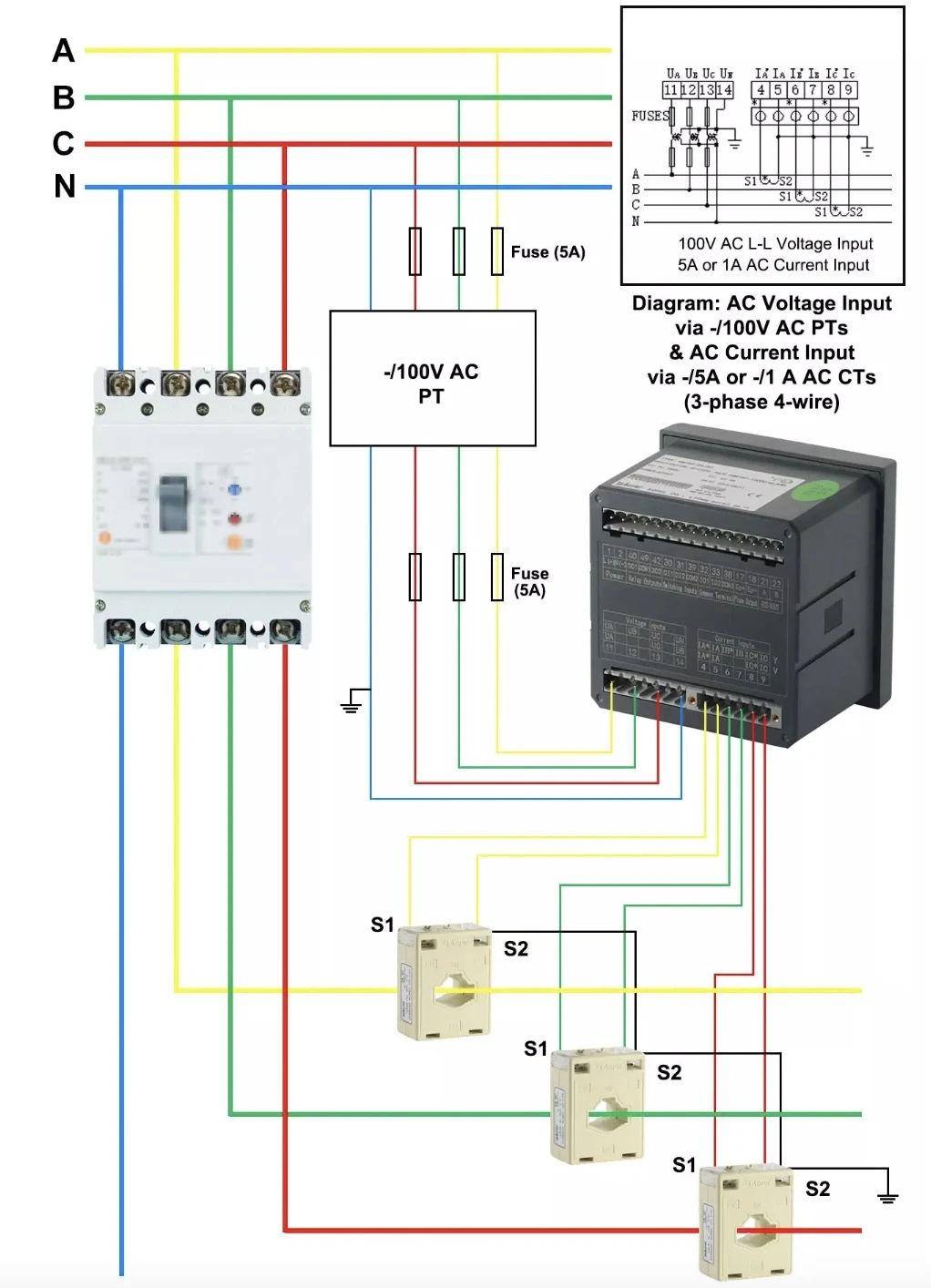

تصویر 2 تھری فیز فور وائر 3PT، 3CT

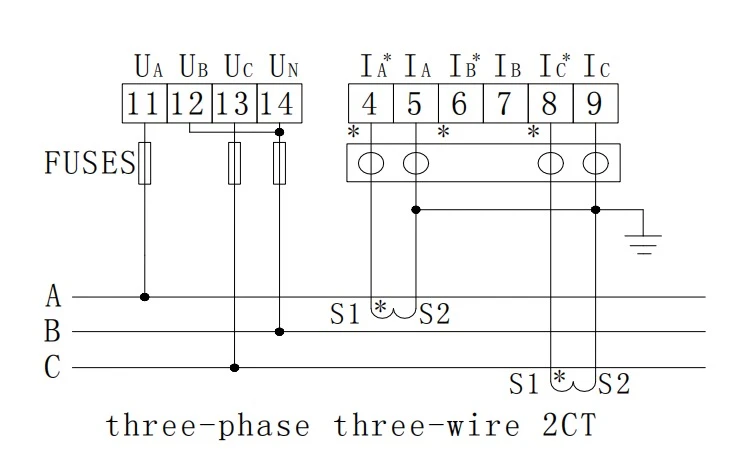

تصویر 3 تھری فیز تھری وائر 2CT

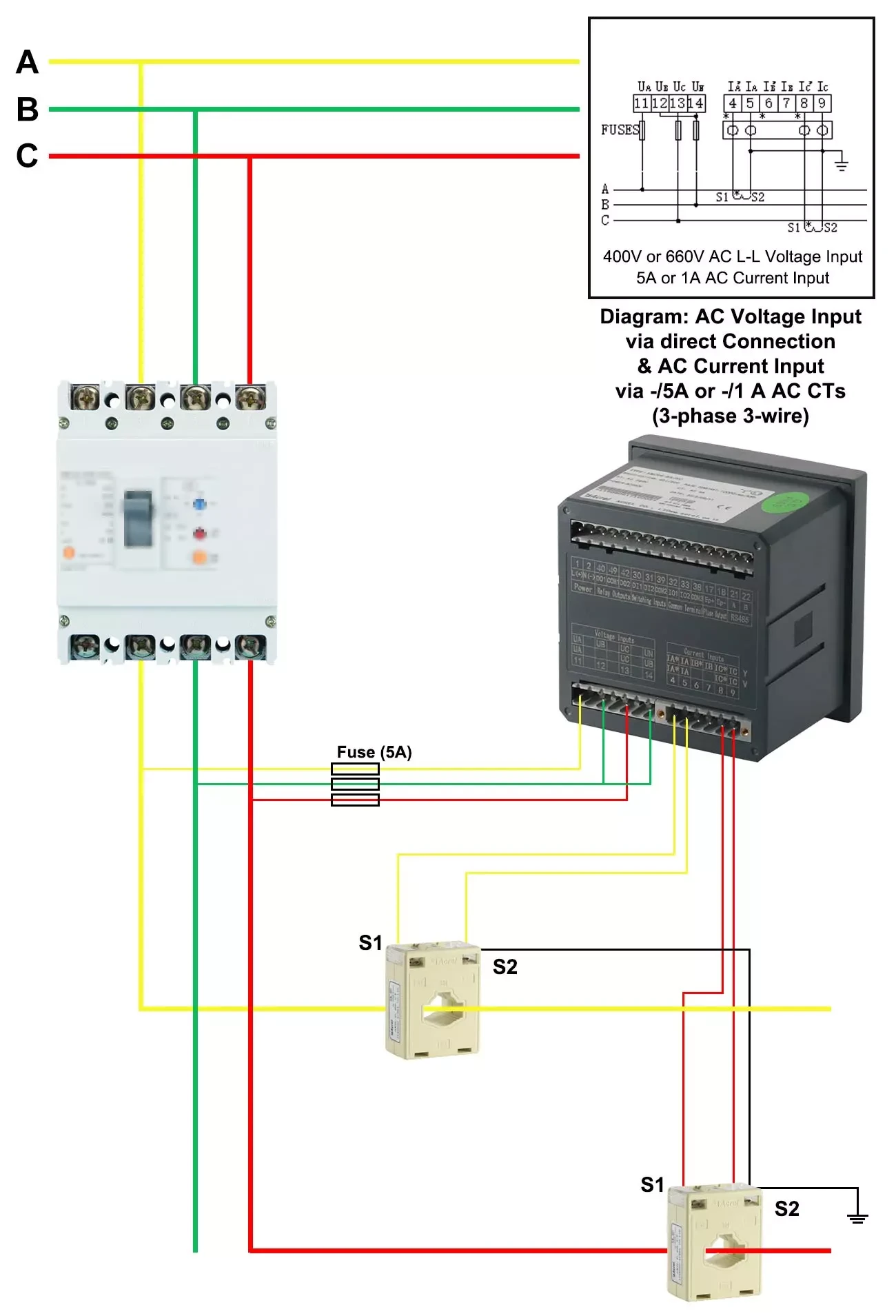

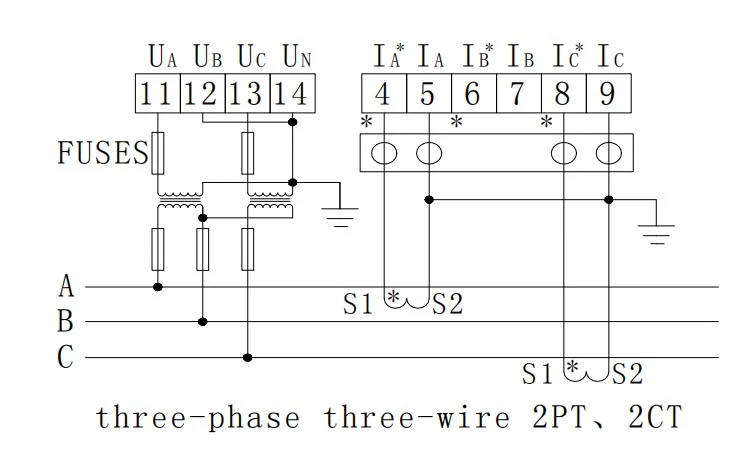

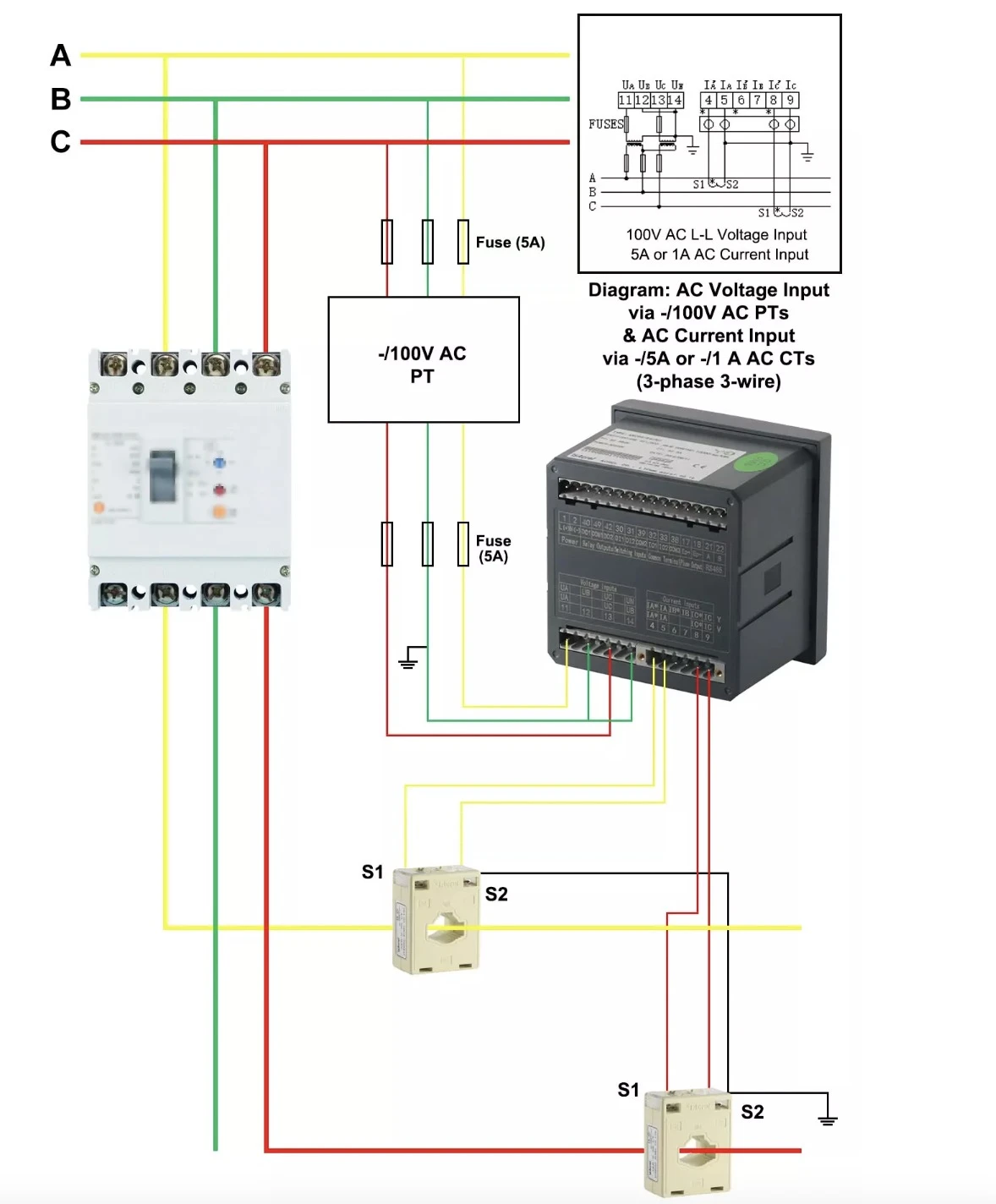

Fig3 تھری فیز تھری وائر 2CT 2PT
