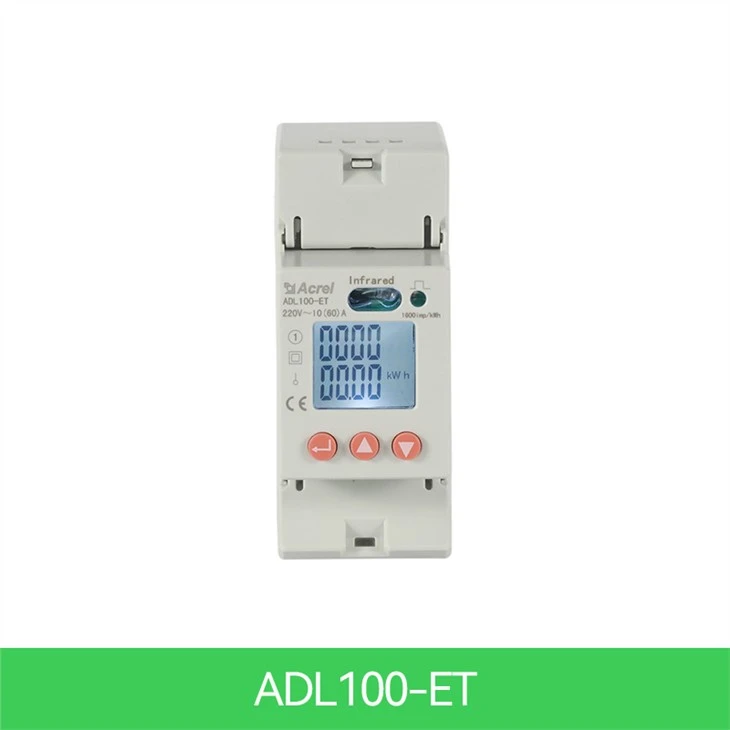

تفصیل

ADL100 سنگل فیز الیکٹرک میٹر کم وولٹیج سسٹمز پر سنگل فیز ایکٹیو انرجی کی پیمائش کے لیے ڈیزائن کیا گیا ہے، اسی وقت یہ بجلی کے پیرامیٹرز جیسے وولٹیج، کرنٹ، پاور وغیرہ کی پیمائش کر سکتا ہے۔ RS485 بھی منتخب کیا جا سکتا ہے. اس پاور میٹر میں چھوٹے حجم، زیادہ درستگی، اچھی EMC، آسان تنصیب وغیرہ کے فوائد ہیں، تمام میٹرز IEC62053-21,IEC62053-22 معیارات میں الیکٹرانک پاور میٹرز کی متعلقہ تکنیکی ضروریات کو پورا کرتے ہیں۔

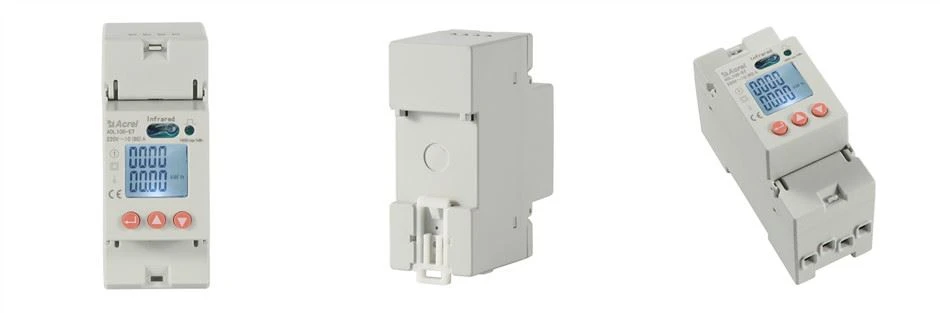

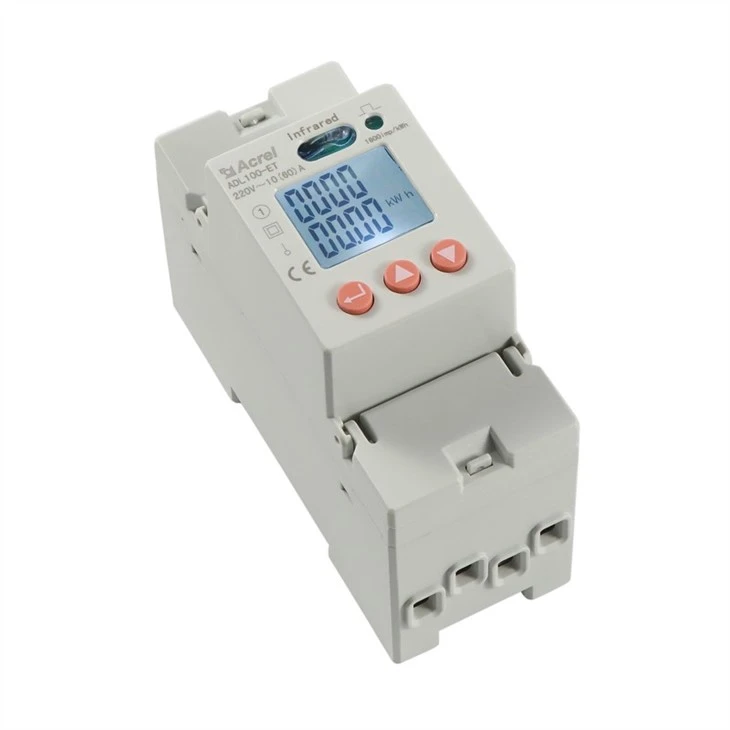

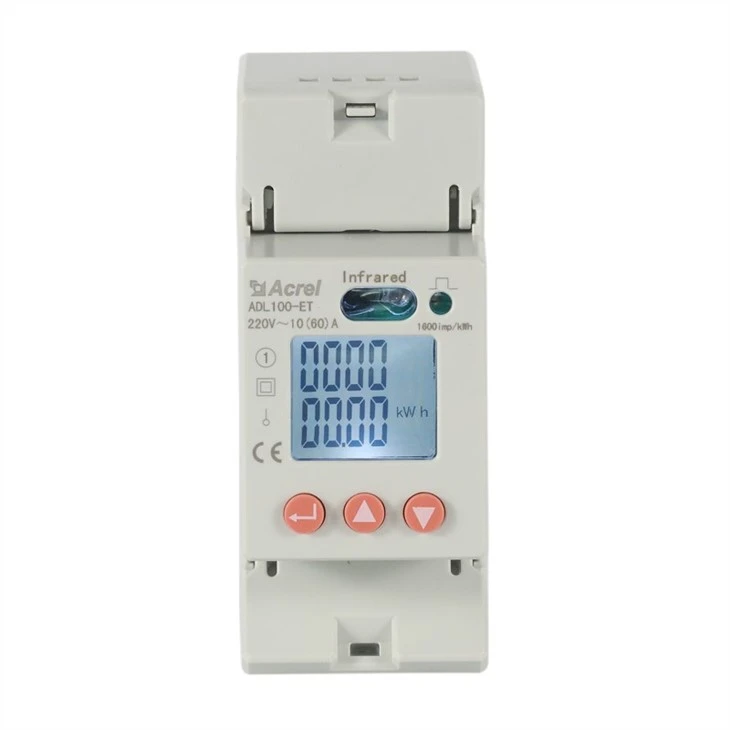

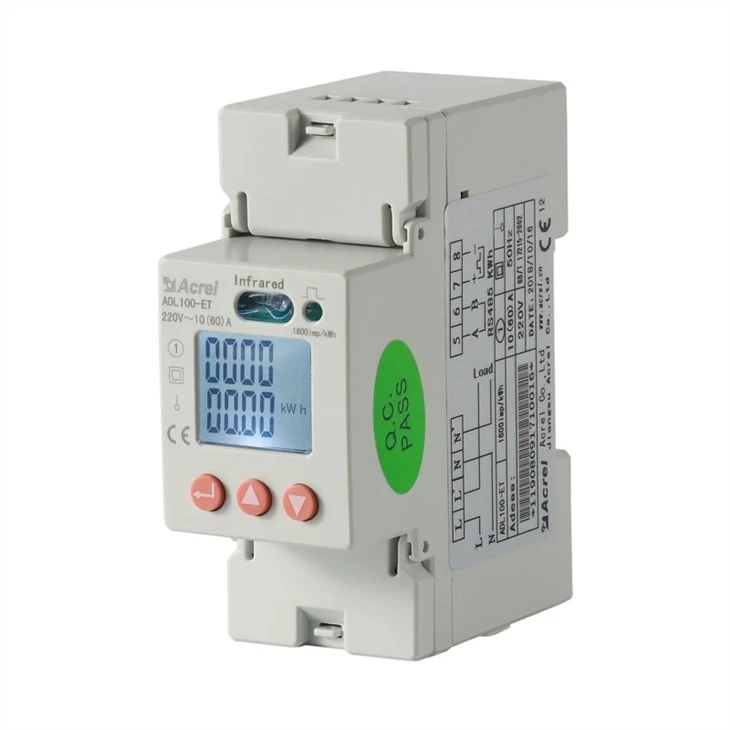

ظاہری شکل

1.1

پیرامیٹر

ان پٹ وولٹیج	حوالہ وولٹیج	AC 220V
	حوالہ تعدد	50Hz
	بجلی کی کھپت	<10VA
ان پٹ کرنٹ	بنیادی کرنٹ	10A
	زیادہ سے زیادہ کرنٹ	60A
	کرنٹ شروع ہو رہا ہے۔	4٪ e2٪80٪b0Ib
	کھپت	<4VA (Maximum current)
پیمائش کی کارکردگی	پیمائش کی درستگی	1 کلاس
پیمائش کی کارکردگی	پیمائش کی حد	000000۔{1}}~99999999kWh
گھڑی کی درستگی		خرابی 0.5s/d سے کم یا اس کے برابر ہے۔
فعال نبض	نبض کی چوڑائی	80٪ c2٪ b120ms
فعال نبض	نبض مستقل	1600imp/kWh، LED
مواصلات	انٹرفیس	RS485(A٪2b٪2cB-)
	کنکشن موڈ	شیلڈ بٹی ہوئی جوڑی کنڈکٹر
	پروٹوکول	موڈبس-آر ٹی یو

فنکشن

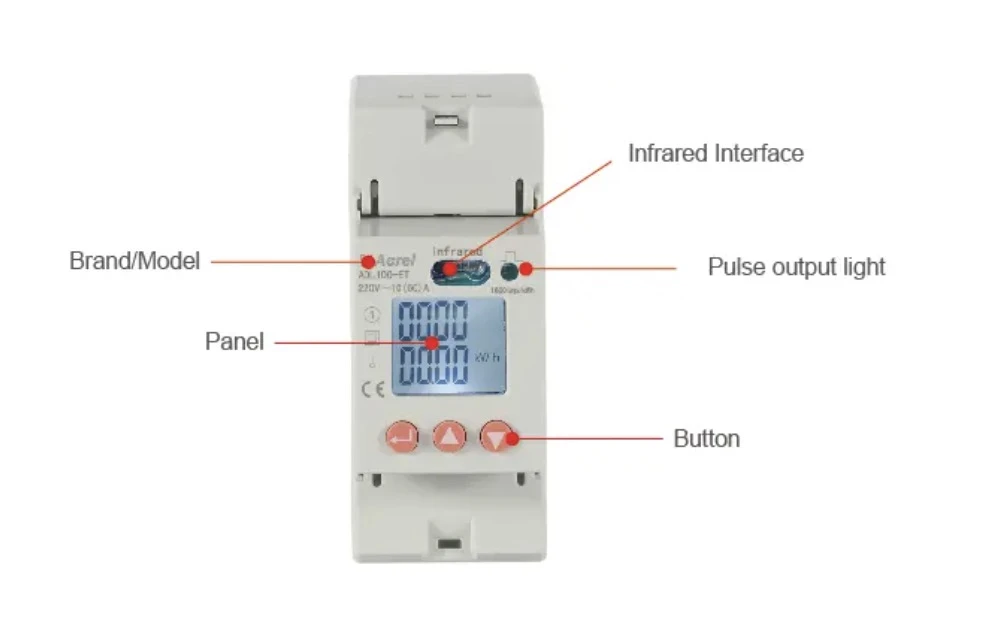

intro

فنکشن	فنکشن کی تفصیل	فنکشن فراہم کرتے ہیں۔
kWh کی پیمائش	سنگل فیز فعال kWh (مثبت اور منفی)	■
برقی پیرامیٹرز کی پیمائش	وولٹیج، کرنٹ، ایکٹو پاور، ری ایکٹیو پاور، ظاہری طاقت، پاور فیکٹر اور فریکوئنسی	■
LCD ڈسپلے	8 بٹس سیکشن LCD	■
کلیدی پروگرامنگ	کوڈ، ایڈریس، بوڈ ریٹ، ملٹی ٹیرف، اور کمیونیکیشن پروٹوکول جیسے پیرامیٹرز سیٹ کرنے کے لیے 3 کلیدیں	■
نبض کی پیداوار	فعال توانائی نبض کی پیداوار	■

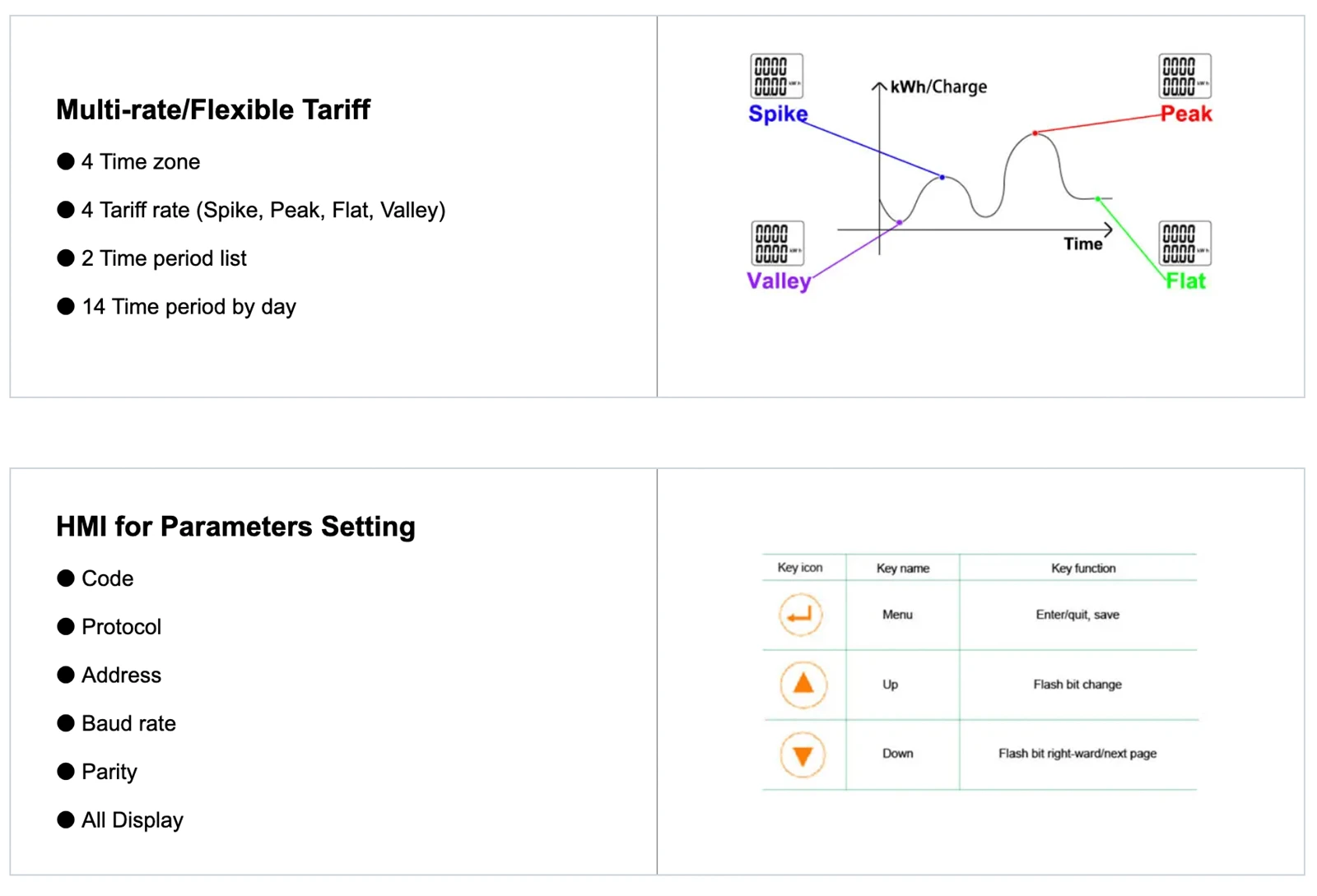

ملٹی ٹیرف	4 ٹائم زونز، 2 ٹائم وقفہ کی فہرستیں، دن کے حساب سے 14 ٹائم وقفے، اور 4 ٹیرف کی شرحوں کو اپنائیں	□F
مواصلات	مواصلاتی انٹرفیس: RS485، مواصلاتی پروٹوکول: MODBUS-RTU	□C
مواصلات	اورکت مواصلات	■

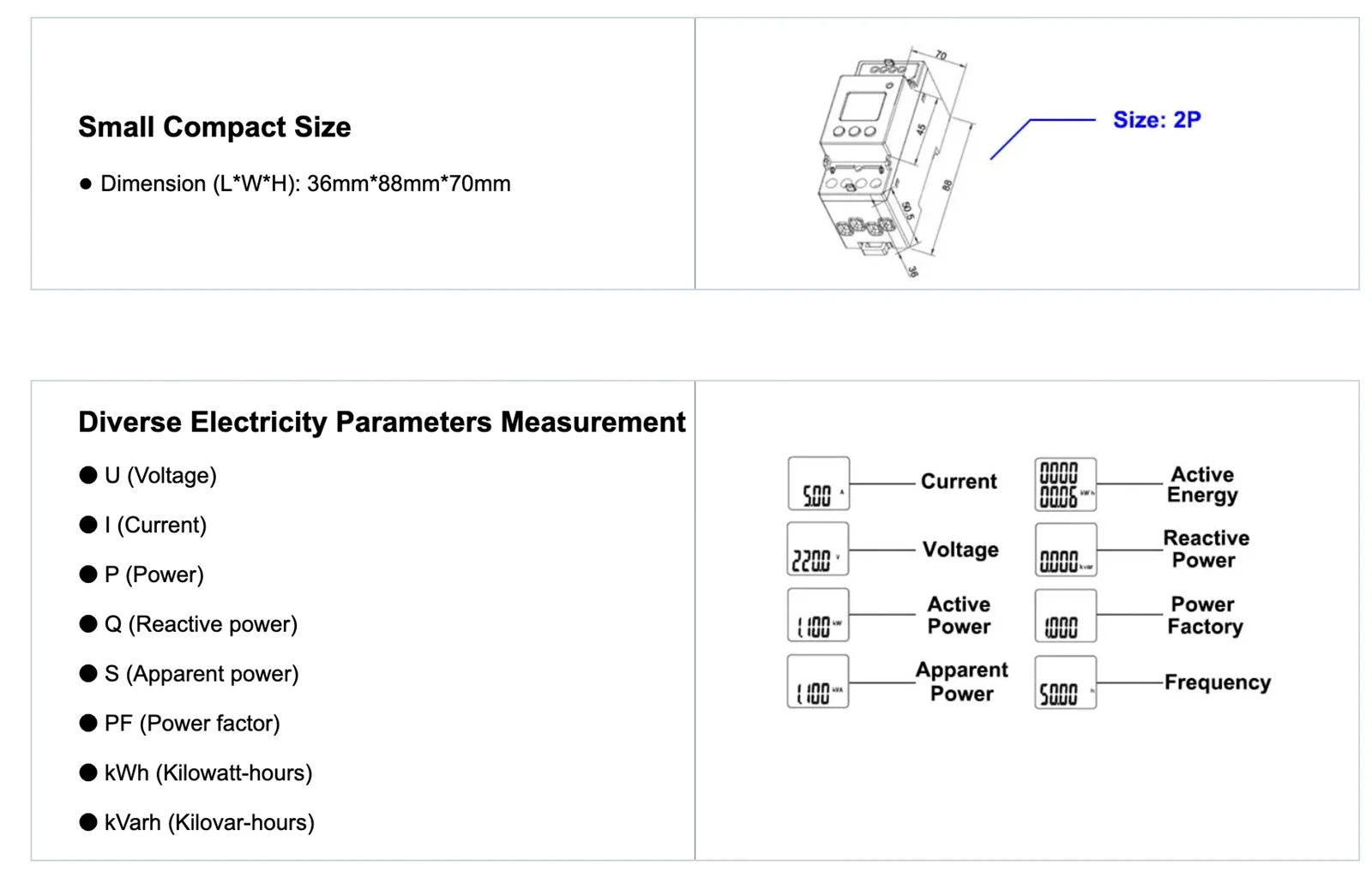

function-min

function2-min

طول و عرض

1.2_

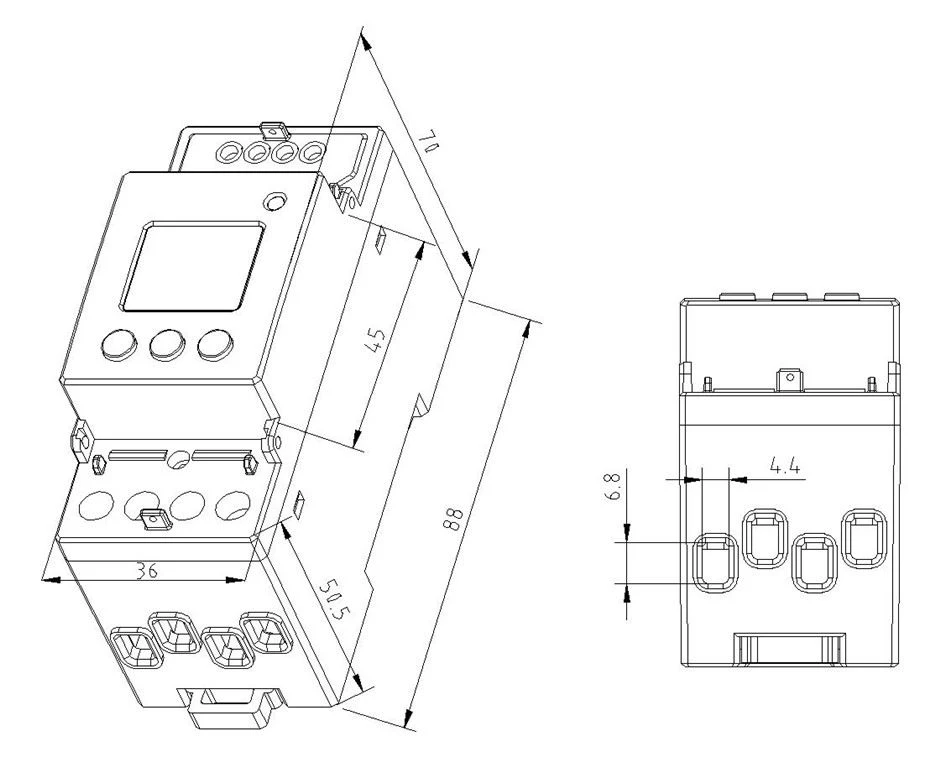

آلے کے طول و عرض

نوٹ: ٹارک 4 سے زیادہ نہیں ہونا چاہیے۔{1}}N·m

1.3

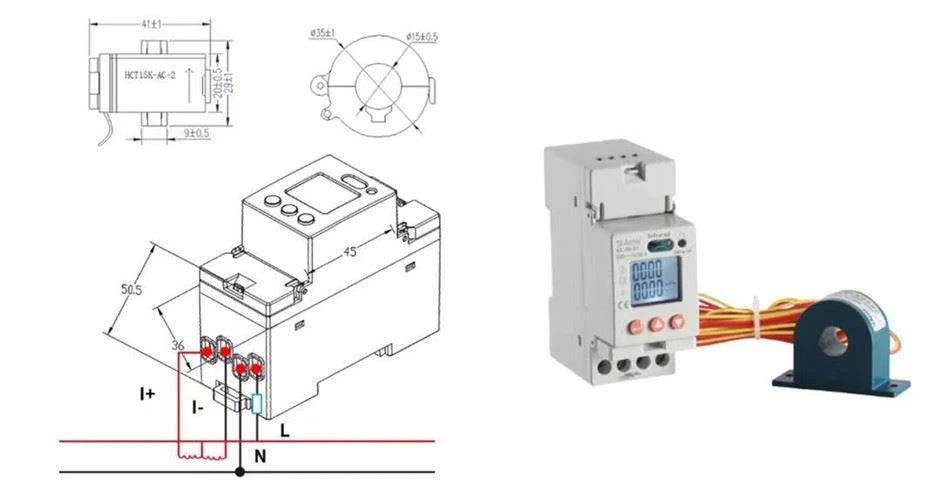

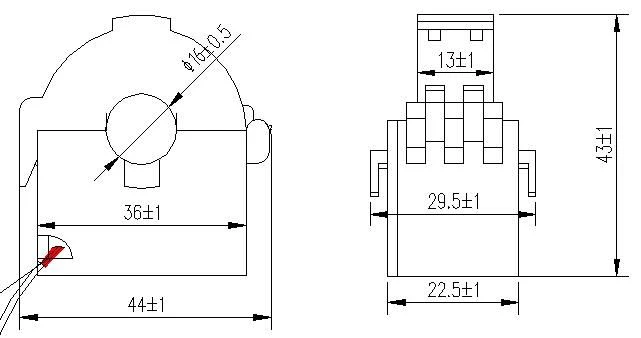

بیرونی ٹرانسفارمر کے طول و عرض

وائرنگ

1.4_

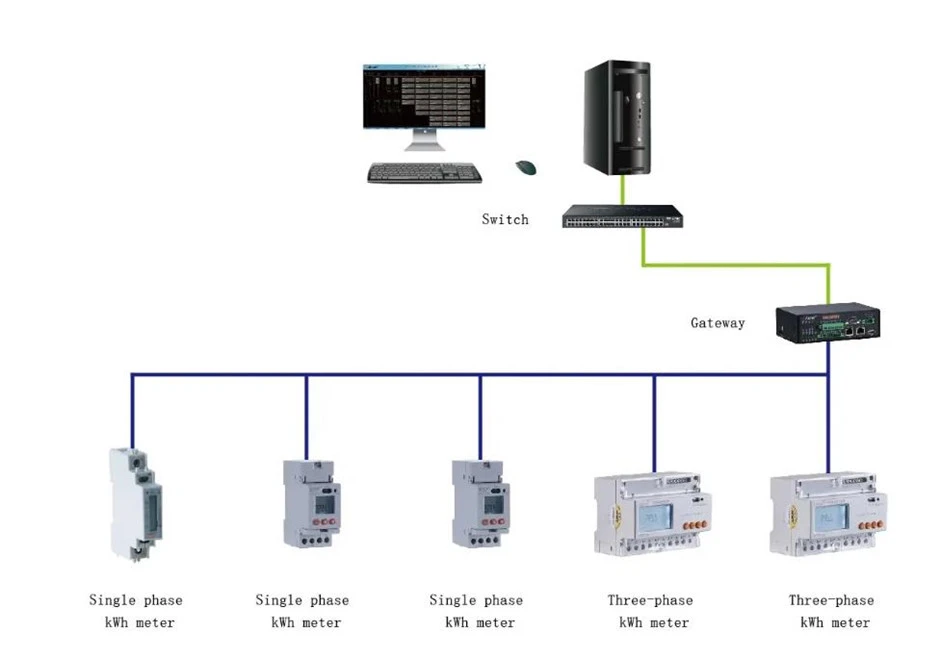

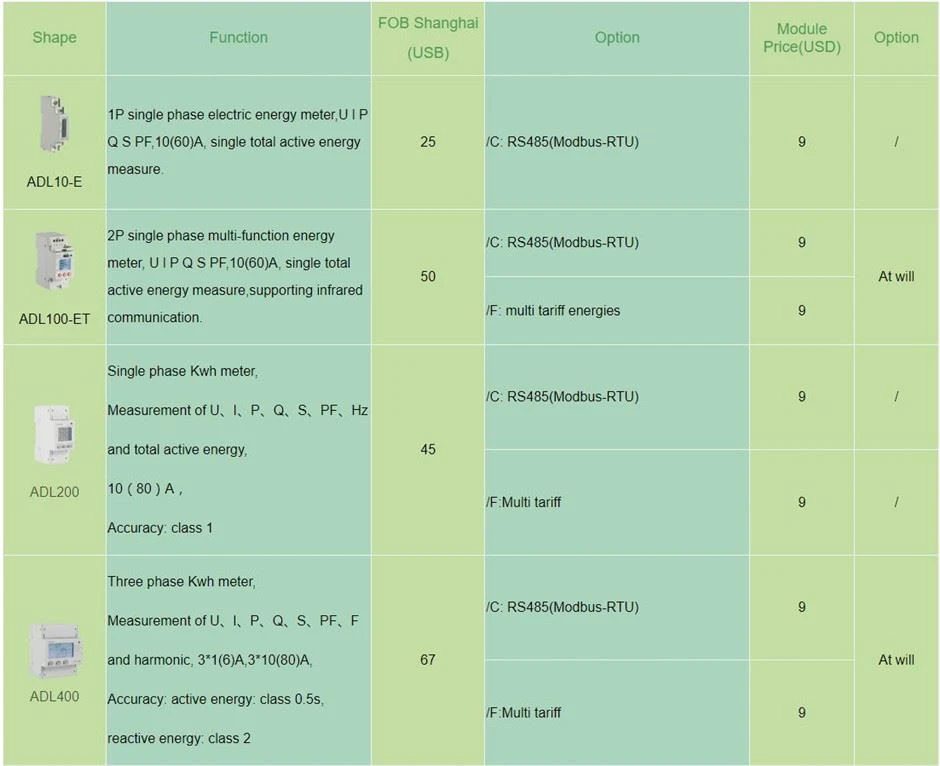

1.5

10(60)A

ADL100 سنگل فیز الیکٹرک میٹر نے براہ راست جڑنے کا طریقہ استعمال کیا۔ براہ کرم وائرنگ کرتے وقت ان پٹ اور آؤٹ پٹ کی سمت پر توجہ دیں اور سختی سے اسکرو کریں، میٹر کو غیر معمولی کام سے روکیں۔
