نظام شمسی میٹر

ایک ہی انورٹر نظام میں میٹر براہ راست انورٹر سے جڑا ہوتا ہے۔ اگر آپ کے انورٹر میں بلٹ ان ریونیو گریڈ میٹر (آر جی ایم؛ انورٹر کو ریونیو گریڈ انورٹر کہا جاتا ہے) ہے تو آپ آر جی ایم کی طرح اسی بس میں ایک بیرونی میٹر کو جوڑ سکتے ہیں۔ ایکرل نے اے جی ایف-اے ای-ڈی/200 ختم کر دیا ہے ای ایم سی نے اخراج اور اخراج ٹیسٹ رپورٹ اور صنعت اور رہائشی کے لئے ایف سی سی کلاس بی کا انعقاد کیا ہے۔

میٹر برقی خدمت			یونٹس
	اے جی ایف-اے ای ڈی/100	اے جی ایف-اے ای ڈی/200
درجہ بندی شدہ وولٹیج لائنٹو این	120		V
ریٹڈ وولٹیج لائنٹو لائن	208/240		V
توسیعی وولٹیج حد اطلاق	88٪~110٪
اے سی فریکوئنسی	60		ہرٹز
گرڈز معاون	ایل 1/ایل 2/این/پی ای
بجلی کی کھپت	1.2		W
ابلاغ
میٹر مواصلات یسطح	485 روپے
جوابی وقت	≤1		S
میٹر درستگی
ریٹڈ آر ایم ایس کرنٹ	100	200	ایک
سی ٹی کرنٹ کا 1٪-100٪	±0.5	±0.5	%
موجودہ ٹرانسفارمر
فراہم کردہ موجودہ ٹرانسفارمرز کی تعداد	2
ابعاد	آئی ڈی:15او. ڈی:35	70.5×54.5×39(ایچ×ڈبلیو×ڈی)	ملی میٹر
معیاری تعمیل
حفاظت	یو ایل 1741
تنصیب تخصیصات
ڈائمینشنز (ایچ×ڈبلیو×ڈی)	54.1×87.8×52		ملی میٹر
سنگ	0.2		کلو
آپریٹنگ درجہ حرارت حد اطلاق	-30~55		° سی
نسبتی نمی (غیر کنڈینسنگ)	5-90		%
بڑھتی ہوئی قسم	ڈی آئی این ریل، 35 ملی میٹر

	درستی اے جی ایف-اے ای ڈی/100: 100اے اے جی ایف-اے ای ڈی/200: 200اے تعدد 60ہرٹز بجلی کی فراہمی (خود فراہمی) اے سی 85~265وی یا ڈی سی 100~350وی؛ بجلی کی کھپت ≤10وی اے ان پٹ کھپت 0.2وی اے سے کم
ان پٹ کھپت 0.2وی اے سے بھی کم ڈائمینشن (ایل*ڈبلیو*ایچ) 54.1*87.8*52 ملی میٹر تنصیب ڈی آئی این 35 ملی میٹر

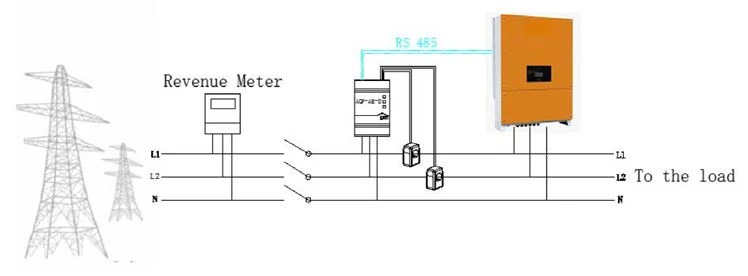

سنگل انورٹر سسٹم میں ہمارا پی وی/ سولر انورٹر انرجی میٹر، میٹر براہ راست انورٹر سے جڑا ہوا ہے۔ اگر انورٹر میں بلٹ ان ریونیو گریڈ میٹر (آر جی ایم؛ انورٹر کو ریونیو گریڈ انورٹر کہا جاتا ہے) ہے تو ہمارے صارفین آر جی ایم کی طرح اسی بس میں ایک بیرونی میٹر کو جوڑ سکتے ہیں۔

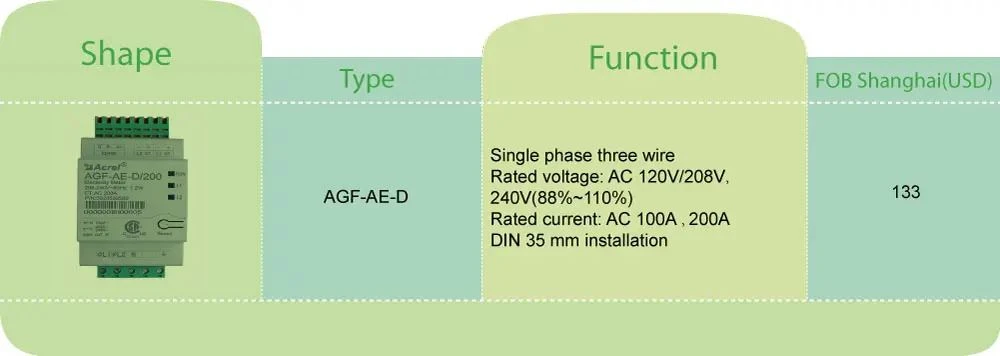

قسم	فعل تصریح
اے جی ایف-اے ای ڈی/100	1۔ فوٹو وولٹیک / توانائی ذخیرہ کرنے کے نظام کے لئے پاور کنٹرول 2۔ مکمل بجلی کی پیمائش، تیز رفتار ڈیٹا تازہ کریں 3۔ دین ریل نصب 4. 2 بیرونی تقسیم کور موجودہ ٹرانسفارمرز 0-100اے کی طرف سے آسان انسٹال
اے جی ایف-اے ای ڈی/200	1۔ فوٹو وولٹیک / توانائی ذخیرہ کرنے کے نظام کے لئے پاور کنٹرول 2. مکمل بجلی کی پیمائش، تیز رفتار ڈیٹا تازہ کریں 3۔ دین ریل نصب 4. 2 بیرونی تقسیم کور موجودہ ٹرانسفارمرز کی طرف سے آسان انسٹال 0-200اے

* سنگل فیز 2 چینل 3 تار

* ریٹڈ وولٹیج اے سی 120وی/208وی,240وی(88٪~110٪)*ریٹڈ کرنٹ:اے سی 100اے

* درجہ بندی فریکوئنسی:60ہرٹز

* مواصلات:آر ایس 485,سن اسپک پروٹوکول

* تقسیم شدہ توانائی وسائل کے ساتھ استعمال کے لئے انورٹرز، کنورٹرز، کنٹرولرز اور انٹر کنکشن سسٹم آلات کی پیداوار میں یو ایل 1741 نصب

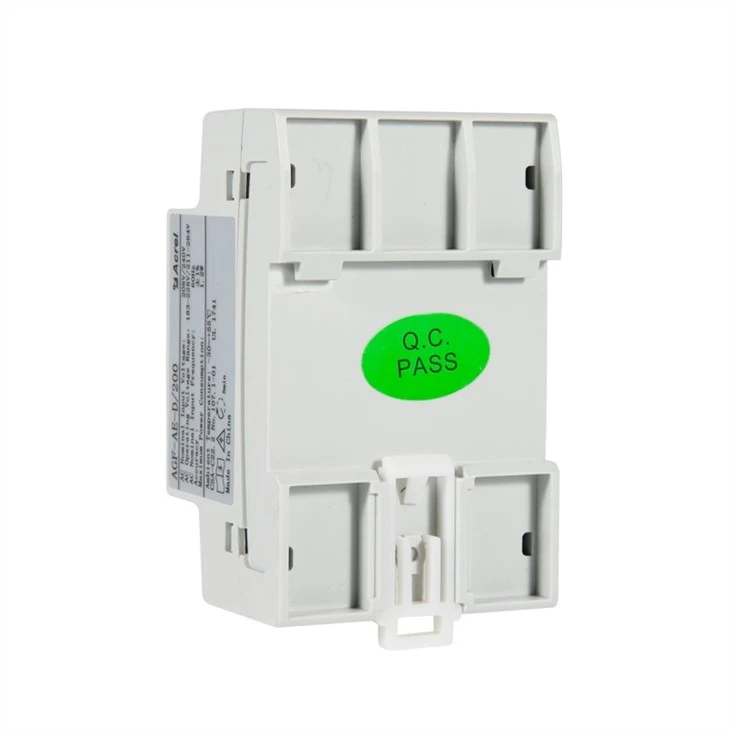

(35 ملی میٹر دین ریل انسٹال)

1. موجودہ ٹرانسفارمرز پر کلمپنگ سے پہلے اے سی پاور بند کر دیں۔

2۔ کنڈکٹر کے ارد گرد سی ٹی نصب کریں جس کی پیمائش کی جائے۔ ایک کنڈکٹر کے ارد گرد 3 تنصیبات کے لئے سپلٹ کور سی ٹی کھولے جا سکتے ہیں۔ اینائیلون کیبل ٹائی کو سی ٹی ٹاپ کے ارد گرد محفوظ کیا جاسکتا ہے حادثاتی کھلنے سے روکتا ہے۔

3. کھپت یا برآمدی پیمائش کے لئے گرڈ کی طرف اشارہ کرتے ہوئے تیر کے ساتھ سی ٹی نصب کریں۔

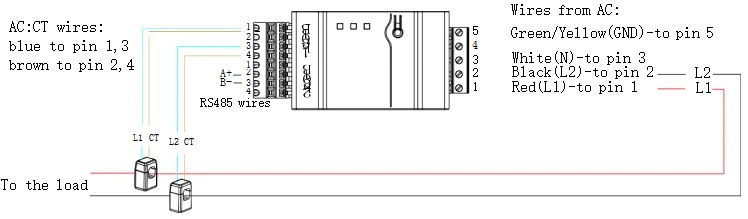

اگر آپ میٹر کو انورٹر سے جوڑ رہے ہیں تو کنکشن ڈایاگرام ملاحظہ کریں۔

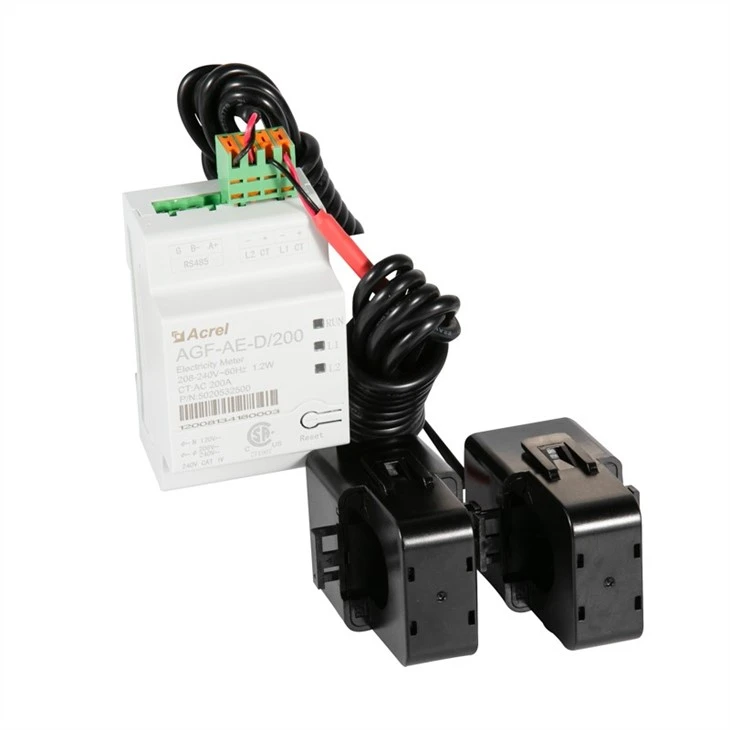

موجودہ ٹرانسفارمر میٹر کے ساتھ ایک ساتھ پیک کیا گیا ہے.
