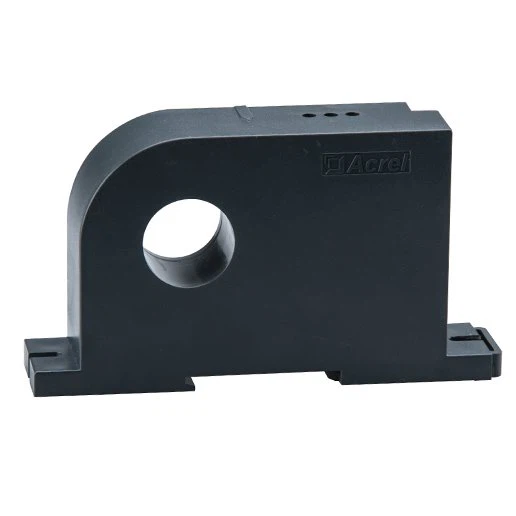

0-5V موجودہ ٹرانسڈیوسر

BA سیریز کے اینالاگ آؤٹ پٹ کرنٹ ٹرانسڈیوسر پروڈکٹس پاور گرڈ میں AC کرنٹ کی حقیقی وقت میں پیمائش کرنے کے لیے برقی مقناطیسی انڈکشن کے اصول کو لاگو کرتی ہیں، اور اسے الگ کرنے اور اسے معیاری DC سگنل آؤٹ پٹ میں تبدیل کرنے کے لیے مستقل کرنٹ اور لکیری معاوضہ ٹیکنالوجی کا استعمال کرتی ہیں۔

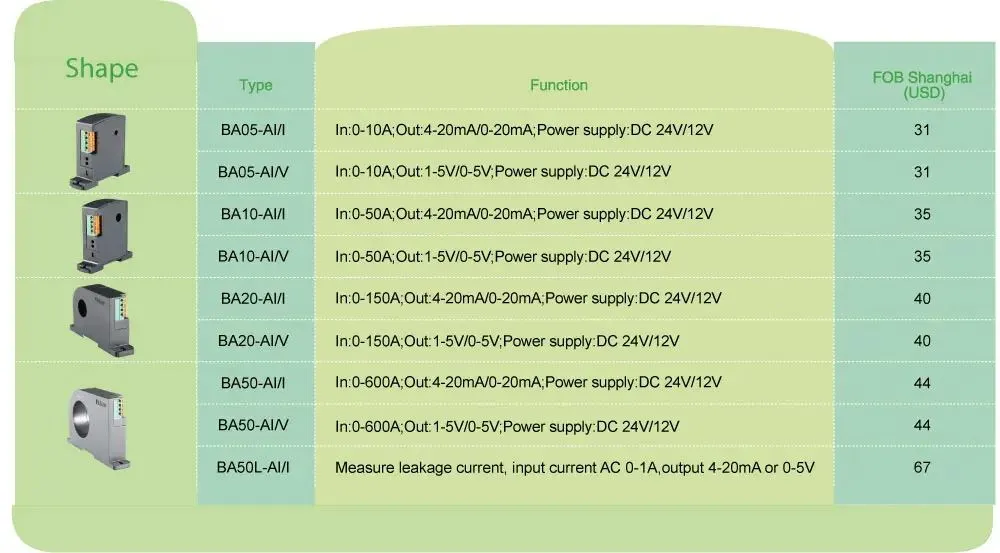

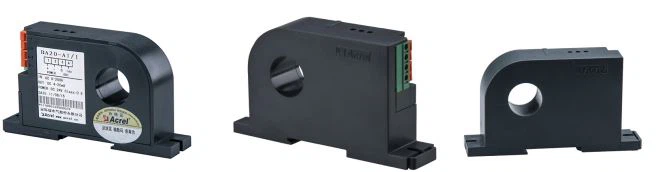

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
معاون طاقت	ڈی سی 12V	ڈی سی 12V ڈی سی 24V	ڈی سی 12V ڈی سی 24V	ڈی سی 12V ڈی سی 24V	ڈی سی 12V ڈی سی 24V	ڈی سی 12V ڈی سی 24V
	ڈی سی 24V
کھپت		≤1W	≤1W	≤1W	≤1W	≤1W

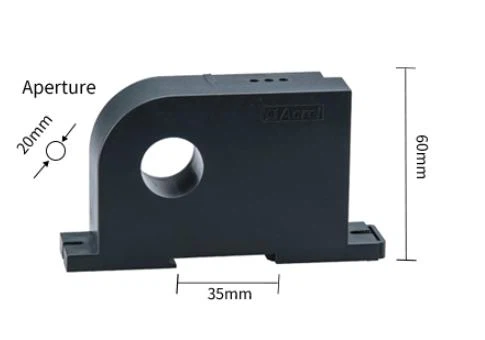

سوراخ کا سائز		φ5 ملی میٹر	φ10 ملی میٹر	φ20 ملی میٹر	φ50mm	φ50mm
ان پٹ	کرنٹ	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (رساو دھاروں کی حد)
آؤٹ پٹ	برائے نام قیمت	DC4-20mA، یا 0-20mA، 0-5V، 0-10V وغیرہ
	لوڈ مزاحمت	موجودہ آؤٹ پٹ≤500Ω，وولٹیج آؤٹ پٹ≥1kΩ
درستگی کی کلاس		0.5%
جواب وقت		≤350ms
درجہ حرارت		آپریشن: -10 سے +55℃ اسٹوریج: -25 سے +70℃
درجہ حرارت گتانک		≤200ppm/℃
تنصیب		(ریل)DIN35، پیچ کے ساتھ کیوبیکل پر ٹھیک کریں۔
معیارات		GB/T 13850

	BA10-AI/I ●درخواست: صنعتی آٹومیشن ●ان پٹ: AC موجودہ پیمائش 50A تک ●اوورلوڈ: درجہ بندی کی قیمت کا 1.2 گنا آؤٹ پٹ: DC 4-20mA

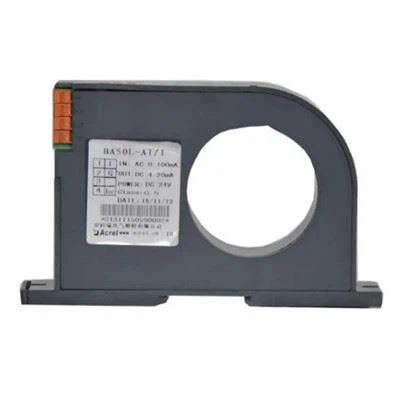

BA50L-AI/I ●ان پٹ: 0-1A لیکیج کرنٹ آؤٹ پٹ: DC 4-20mA ● رساو کرنٹ کی پیمائش ●اوور لوڈ: ریٹیڈ ویلیو کا 1.2 گنا

● اعلیٰ درستگی

● تنہائی کی اعلیٰ سطح

● اعلیٰ حفاظتی سطح

● کم کھپت

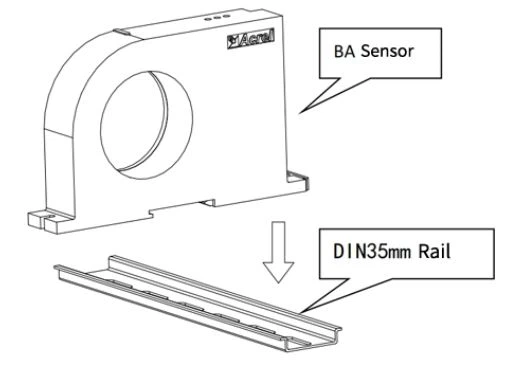

معیاری DIN35mm ریل کو انسٹال کرنے کے لیے مناسب جگہ کا انتخاب کریں، اور ریل پر BA سینسر انسٹال کریں۔

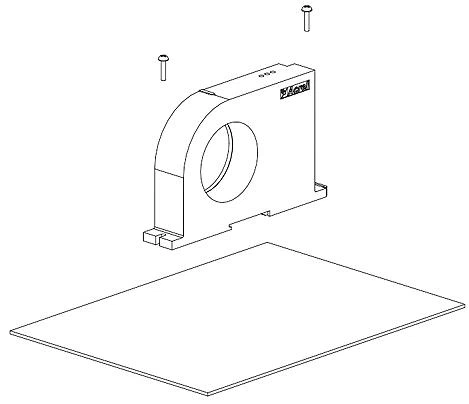

کیبنٹ کے نیچے والے پینل پر، نصب شدہ سینسر کے فکسڈ ہول کی پوزیشن کے مطابق دو تھریڈڈ سوراخ کھولنے کے لیے ایک مناسب جگہ کا انتخاب کریں۔ سینسر لگانے کے بعد، پوزیشننگ سکرو انسٹال کریں۔

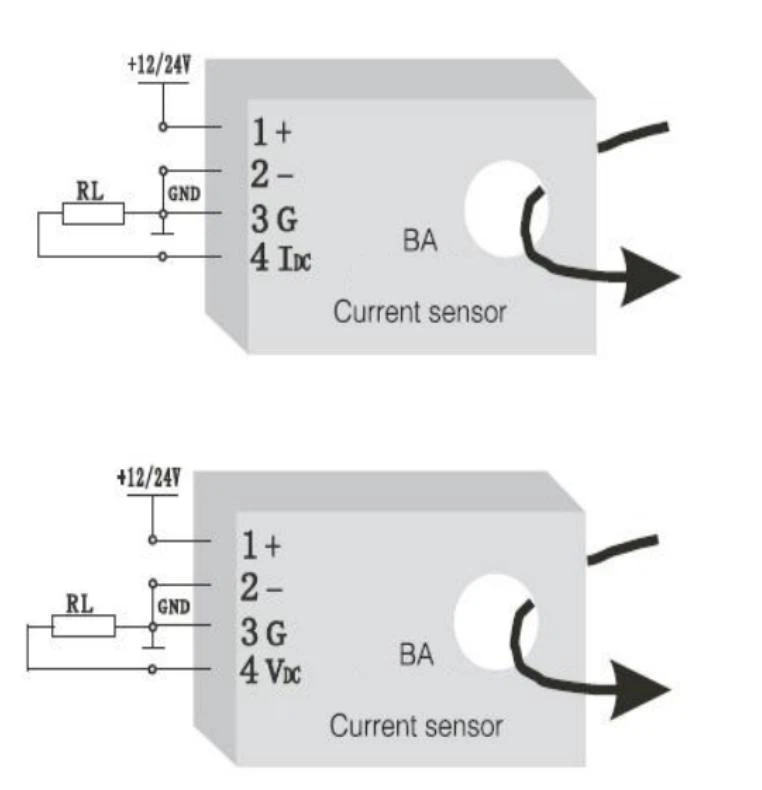

1 —— + مثبت بجلی کی فراہمی (الٹ نہیں)

2 —— پاور ارتھ

3 —— جی (موجودہ آؤٹ پٹ منفی، جسے پاور سپلائی کے ساتھ شیئر کیا جا سکتا ہے)

4 —— IDC (موجودہ آؤٹ پٹ مثبت) ， VDC (وولٹیج آؤٹ پٹ مثبت)
