جائزہ

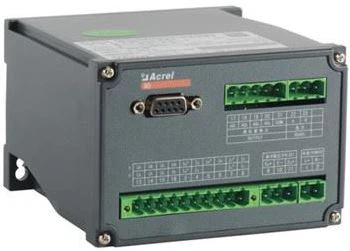

ایکرل بی ڈی سیریز الیکٹرک ٹرانسمیٹر ایک آلہ ہے جو برقی پیرامیٹرز کو الگ اور منتقل کر سکتا ہے، یہ تین مرحلہ کرنٹ ٹرانسڈوسر ایک ٹرانسمیٹر کے طور پر کام کرتا ہے جو ان پٹ اور آؤٹ پٹ کو الگ کرکے اے سی کرنٹ یا وولٹیج کو لکیری ڈی سی اینالاگ سگنل میں تبدیل کرتا ہے۔ مصنوعات جی بی / ٹی 13850-1998 معیار کی تعمیل.

کار

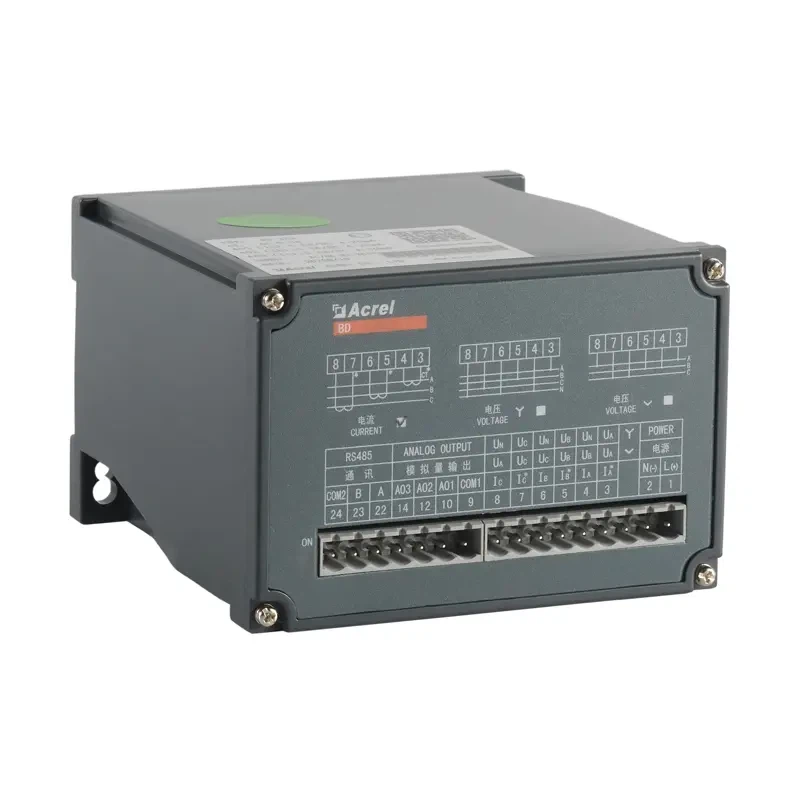

		بی ڈی-اے آئی بی ڈی-اے وی	بی ڈی ایف	بی ڈی پی ایف	بی ڈی 3آئی 3 بی ڈی-3(4)وی 3	بی ڈی-3(4)پی بی ڈی-3(4)کیو	بی ڈی-3(4)ای

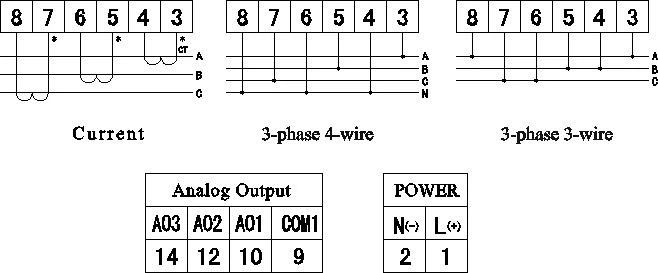

مرحلہ وائرنگ	1پی 2ڈبلیو	√	○	○	○	○	○
	3پی 3ڈبلیو	—	—	○	○	○	○
	3پی 4ڈبلیو	—	—	○	○	○	○
ان پٹ	وولٹیج	براہ راست ایل ایل	480وی اے سی تک
		براہ راست ایل این	276وی اے سی تک
		بیرونی پی ٹی کے ساتھ	○	○	○	○	○
	رو	سیدھا	5اے اے سی تک
	رو	بیرونی سی ٹی کے ساتھ	○	○	○	○	○
پیداوار	عام قدر	ڈی سی:4-20ایم اے、0-20ایم اے، 0-5وی، 0-10وی، تو آن
	مزاحمت لوڈ کریں	موجودہ پیداوار≤600Ω وولٹیج آؤٹ پٹ≥1000Ω
	لہر مواد	<0.5% peak="">
پیمائش	وولٹیج	□	—	—	□
	رو		—	—	□	□	□
	فعال/رد عمل طاقت	—	—	—	—	□	□
	ظاہری طاقت	—	—		—	□	□
	پاور فیکٹر	—	—	R	—	□
	تعدد					□	□
توانائی میٹرنگ	±کے ڈبلیو ایچ	—	—	—	—	—	○
درستگی کلاس	0.5%
ابلاغ	انٹرفیس: آر ایس 485 پروٹوکول: موڈبس-آر ٹی یو			—
تشبیہ پیداوار	ڈی سی 0-5وی,0-10وی,0-20ایم اے,4-20ایم اے
نبض پیداوار
جہتیں (ملی میٹر)	ہاؤسنگ (ڈبلیو ایکس ایچ ایکس ڈی)	138ایکس76ایکس24	119ایکس75ایکس55	119ایکس75ایکس55	112ایکس 110ایکس75	112ایکس 110ایکس75	112ایکس 10ایکس75
معاون طاقت		85-265وی اے سی/ ڈی سی، ڈی سی 24وی، ڈی سی 48وی
درجہ حرارت	عملیہ	-10 تا 55°سی
درجہ حرارت	ذخیرہ	-25 تا 70° سی
نمی		95 فیصد تک، کوئی کنڈینسنگ نہیں
تنصیب		(ریل) ڈی این 35 اسکریو کے ساتھ کیوبیکل پر ٹھیک
معیار		جی بی/ ٹی 13850

'○': جی ہاں '—' نہیں'' اختیاری


	بی ڈی تھری پی سیریز الیکٹریسٹی ٹرانسڈوسر ● وولٹیج\حالیہ\طاقت\پاور عنصر\فریکوئنسی ● اوور لوڈ: ریٹڈ ویلیو کا 1.2 گنا ● اینالاگ آؤٹ پٹ ڈی سی 0-5وی/0-10وی/0-20ایم اے/4-20ایم اے

بی ڈی اے آئی سیریز سنگل فیز کرنٹ ٹرانسڈوسر ● اے سی کرنٹ ● اوور لوڈ: ریٹڈ ویلیو کا 1.2 گنا ● اینالاگ آؤٹ پٹ ڈی سی 0-5وی/0-10وی/0-20ایم اے/4-20ایم اے
