معلومات

خصوصیت

1)مواصلات:RS485٪2fModbus-Rtu

2) ملٹی سرکٹ:A پلس B independet 2 سرکٹ DC24V آؤٹ پٹ

3) درجہ بندی U اور I:U٪3aAC 220V٪2f380V I٪3a5A

فنکشن

اے پلس بی انڈیپنڈنٹ 2 سرکٹس تھری فیز مین لائن بس بار کا وولٹیج، کرنٹ، ایکٹو پاور، ری ایکٹیو پاور، اپرنٹ پاور، پاور فیکٹر، ایکٹو انرجی، ری ایکٹیو انرجی، زیرو ٹو گراؤنڈ وولٹیج، لیکیج کرنٹ، زیرو سیکوئنس کرنٹ، کل ہارمونک مواد (THD)، 2-63 ہارمونکس، محیطی درجہ حرارت اور نمی۔

8 سوئچنگ اسٹیٹس ان پٹ،

· 4 سوئچنگ اسٹیٹس آؤٹ پٹ، 2 رساو کی نگرانی

· 3 RS485 مواصلات

تنصیب

DIN 35mm

طول و عرض (L*W*H):

180*90*45

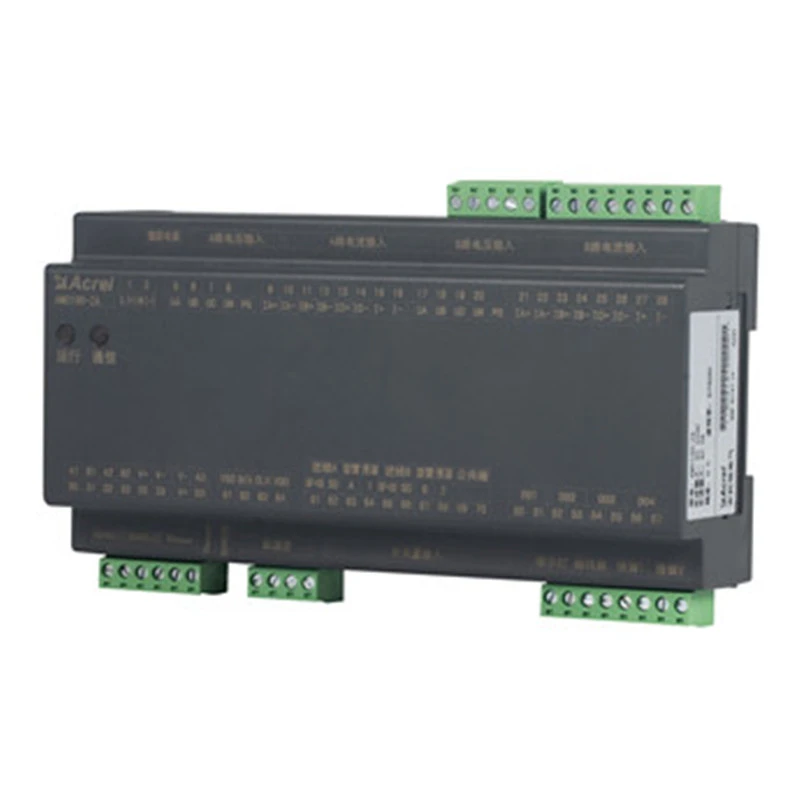

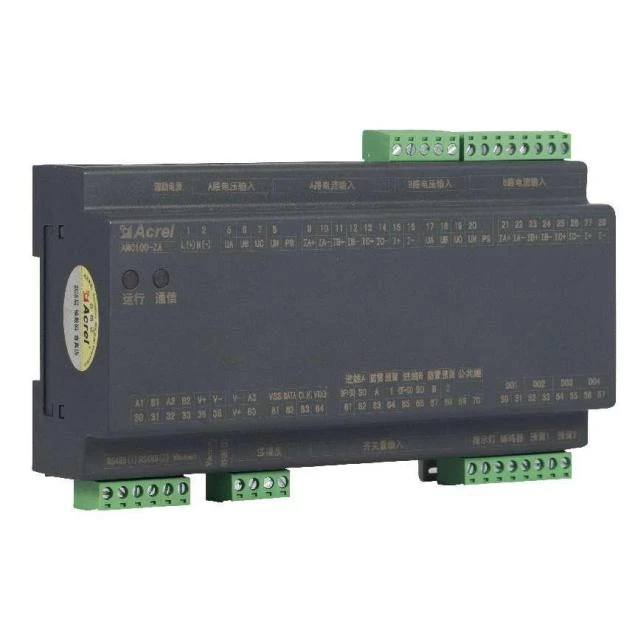

ظاہری شکل

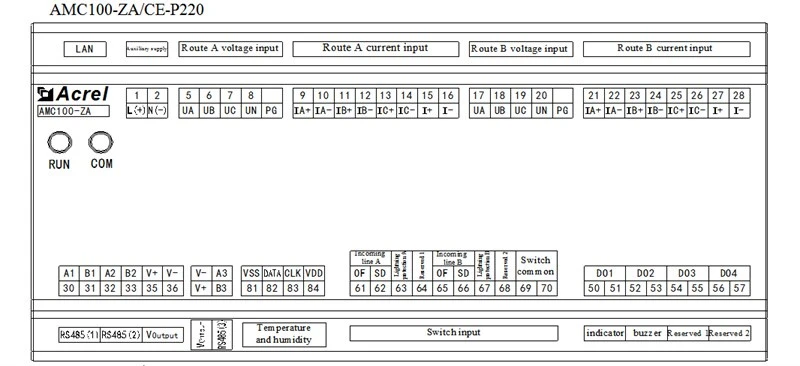

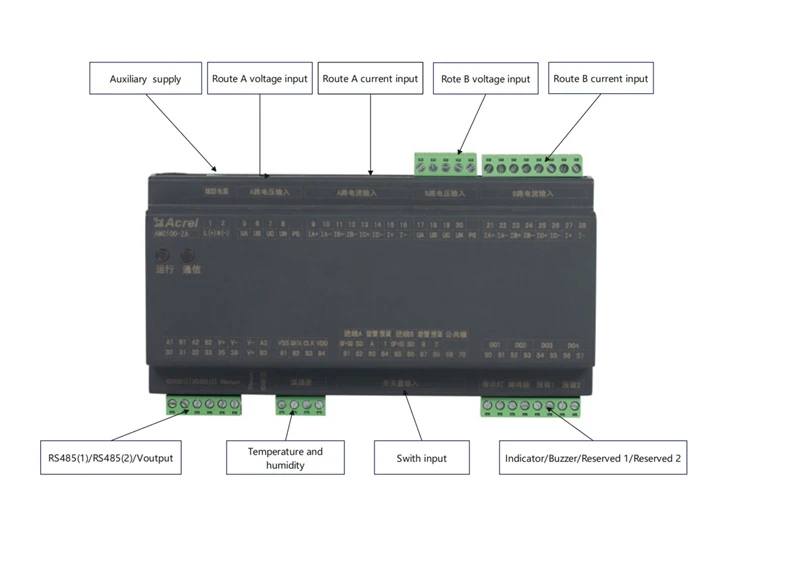

وائرنگ

پیرامیٹر

تقسیم کا نظام		اے سی
بس وولٹیج	وولٹیج کی درجہ بندی	220V
	پیمائش کی حد	±20 فیصد
	اوورلوڈ	فوری وولٹیج 2 بار فی سیکنڈ
موجودہ آنے والا سرکٹ	درجہ بندی	سیکنڈری 5A
	رینج	0-6A
	اوورلوڈ	مسلسل 1.2 بار، فوری 10 بار/سیکنڈ
درستگی	آنے والی لائن	وولٹیج/موجودہ سطح {{0}}.2، فعال طاقت/توانائی کی سطح 0.5، رد عمل کی طاقت/توانائی کی سطح 1
	درجہ حرارت	±1 ڈگری
	نمی	±5 فیصد
تعدد		AC٪7b٪7b0٪7d٪7dHz
معاون بجلی کی فراہمی		AMC100-ZA: پاور لینے کا سگنل (15W سے کم یا اس کے برابر) AMC100-ZA-P220: 220V آزاد بجلی کی فراہمی AMC100-ZA-P24: DC 12-24 V آزاد بجلی کی فراہمی
موصلیت مزاحمت		تمام ٹرمینلز اور شیل کے موصل حصوں کے درمیان موصلیت کی مزاحمت 100MΩ سے کم نہیں ہے
آؤٹ پٹ سوئچ کریں۔		4 چینلز 3A 250VAC/3A 30VDC
ان پٹ سوئچ کریں۔		8 خشک نوڈس
مواصلات		1 الگ تھلگ RS485/Modbus-RTU بیک گراؤنڈ سسٹم سے 1 RS485/Modbus-RTU ٹچ اسکرین 1 RS485/Modbus-RTU کنکشن ڈاؤن اسٹریم ماڈیول اختیاری 1-چینل ایتھرنیٹ کمیونیکیشن فنکشن

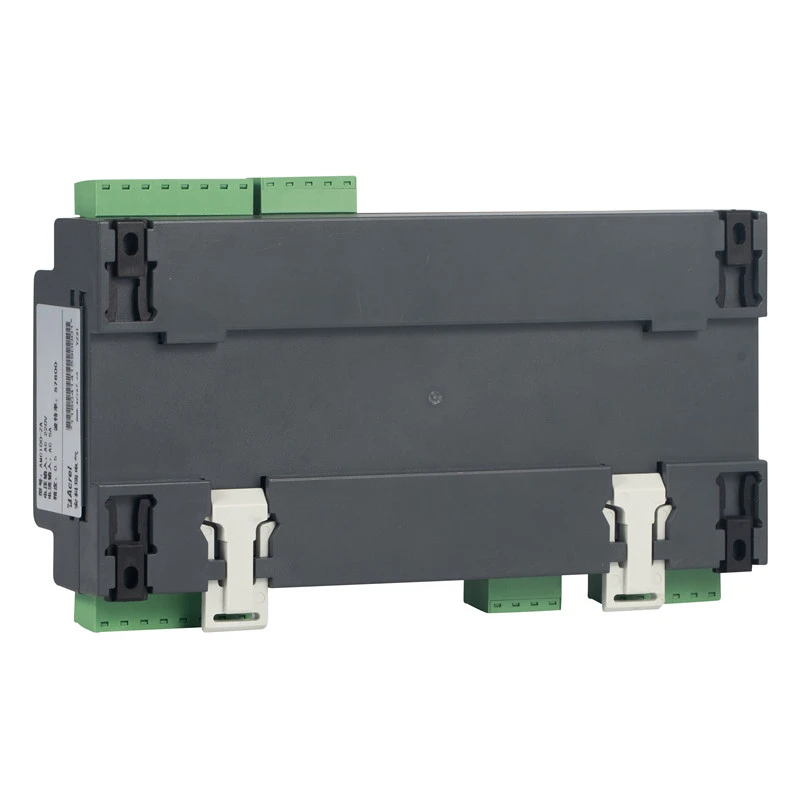

تنصیب		DIN35mm ریل یا نیچے پلیٹ کی تنصیب

اقتباس

شکل	قسم	فنکشن	ایف او بی شانگ ہائی (امریکن روپے)

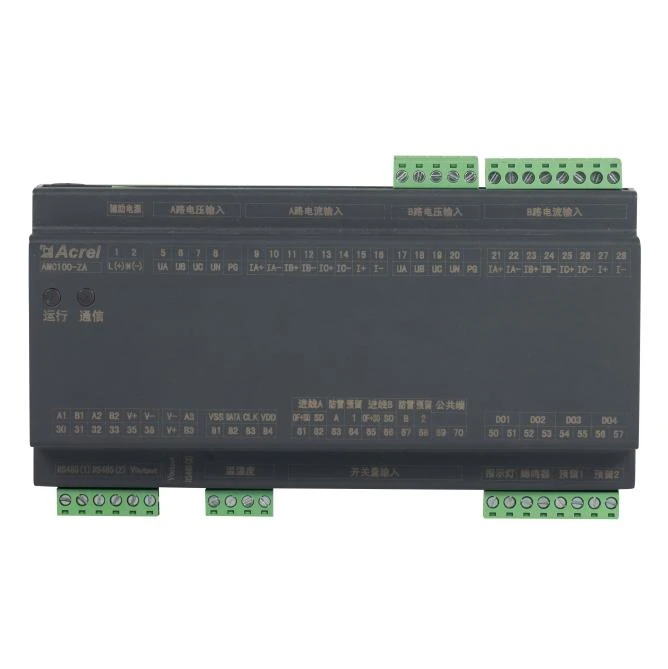

	AMC٪7b٪7b0٪7d٪7dZA	اے پلس بی ڈوئل تھری فیز اے سی انکمنگ سرکٹ کے مکمل پاور پیرامیٹرز کی نگرانی، 8 سوئچنگ اسٹیٹس ان پٹس، 4 سوئچنگ اسٹیٹس آؤٹ پٹس، 2 رساو کی نگرانی، 1 درجہ حرارت اور نمی کا پتہ لگانا، 3 RS485 مواصلات	148
	AMC-FA30	A پلس B ڈوئل اے سی آؤٹ لیٹس کی کل 30 برانچوں اور 1 RS485 کمیونیکیشن کے مکمل پاور پیرامیٹرز کی نگرانی کریں۔	133
	AMC-FA48	A پلس B ڈوئل اے سی آؤٹ لیٹس کی کل 48 برانچوں اور 1 RS485 کمیونیکیشن کے مکمل پاور پیرامیٹرز کی نگرانی کریں۔	177
	AMC-FAK30	مکمل پاور پیرامیٹرز کی نگرانی کریں اور A پلس B ڈوئل اے سی آؤٹ لیٹس کی کل 30 برانچوں اور 1 RS485 کمیونیکیشن کی حالت تبدیل کریں۔	177
	اے ایم سی-ایف اے کے 48	A پلس B ڈوئل اے سی آؤٹ لیٹس کی کل 48 برانچوں اور 1 RS485 کمیونیکیشن کی مکمل پاور پیرامیٹرز اور سوئچ اسٹیٹس کی نگرانی کریں۔	237
	AMC100-ZD	2 آزاد آنے والی لائنوں A پلس B، 8 سوئچنگ ان پٹ، 4 سوئچنگ آؤٹ پٹ، 1 درجہ حرارت اور نمی کا پتہ لگانے، اور 3 RS485 مواصلات کی وولٹیج، کرنٹ، پاور، اور برقی توانائی کی نگرانی کرتا ہے۔	148
	AMC٪ 7b٪ 7b0٪ 7d٪ 7dFD30	مجموعی طور پر 30 برانچوں اور 1 RS485 کمیونیکیشن میں A پلس B ڈوئل ڈی سی آؤٹ گوئنگ لائنوں کے مکمل پاور پیرامیٹرز کی نگرانی کریں۔	133
	AMC-FD48	کل 48 برانچوں اور 1 RS485 کمیونیکیشن میں A پلس B ڈوئل ڈی سی آؤٹ گوئنگ لائنوں کے مکمل پاور پیرامیٹرز کی نگرانی کریں۔	177
	AMC٪ 7b٪ 7b0٪ 7d٪ 7dFDK30	A پلس B ڈوئل ڈی سی آؤٹ لیٹ 30 برانچوں اور 1 RS485 کمیونیکیشن کے مکمل پاور پیرامیٹرز اور سوئچنگ اسٹیٹس (فعال) کی نگرانی کریں۔	177
	AMC٪ 7b٪ 7b0٪ 7d٪ 7dFDK48	A پلس B ڈوئل ڈی سی آؤٹ لیٹ 48 برانچوں اور 1 RS485 کمیونیکیشن کے مکمل پاور پیرامیٹرز اور سوئچنگ اسٹیٹس (فعال) کی نگرانی کریں۔	237
