معلومات

خصوصیت

1)مواصلات:RS485/Modbus-Rtu

2) ملٹی سرکٹ:A پلس B independet 2 سرکٹ DC24V آؤٹ پٹ

3) درجہ بندی U اور I:U:DC48V/240V/336V I:5V

فنکشن

· A پلس B آزاد دو DC لائنیں وولٹیج، کرنٹ، پاور، برقی توانائی، 1 چینل کا درجہ حرارت اور نمی کی نگرانی

8 سوئچنگ اسٹیٹس ان پٹ

· 4 سوئچنگ اسٹیٹس آؤٹ پٹس

· 3 RS485 مواصلات

تنصیب

DIN 35mm

طول و عرض (L*W*H):

180*90*45

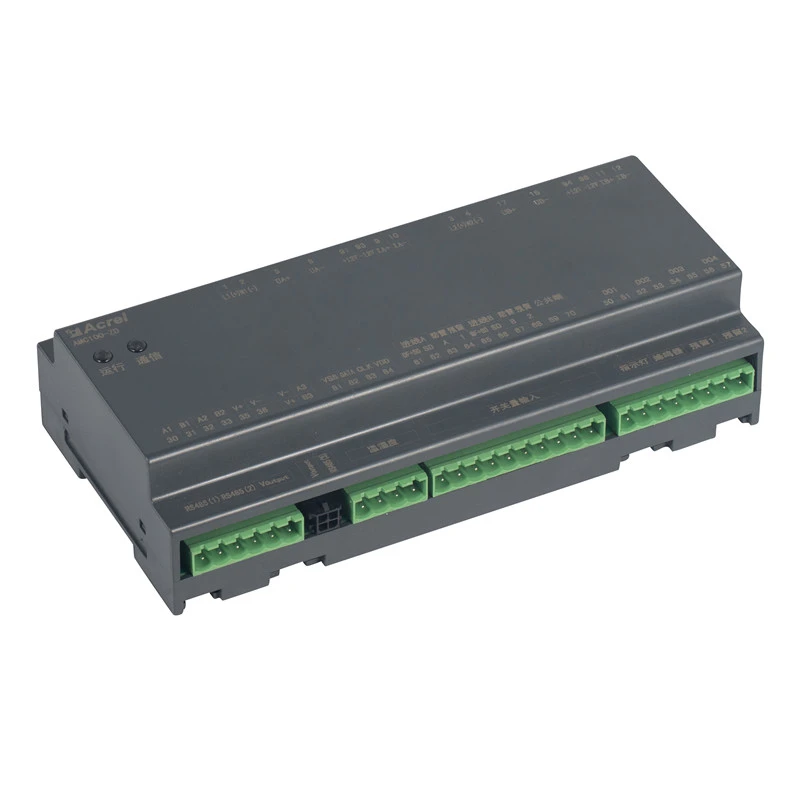

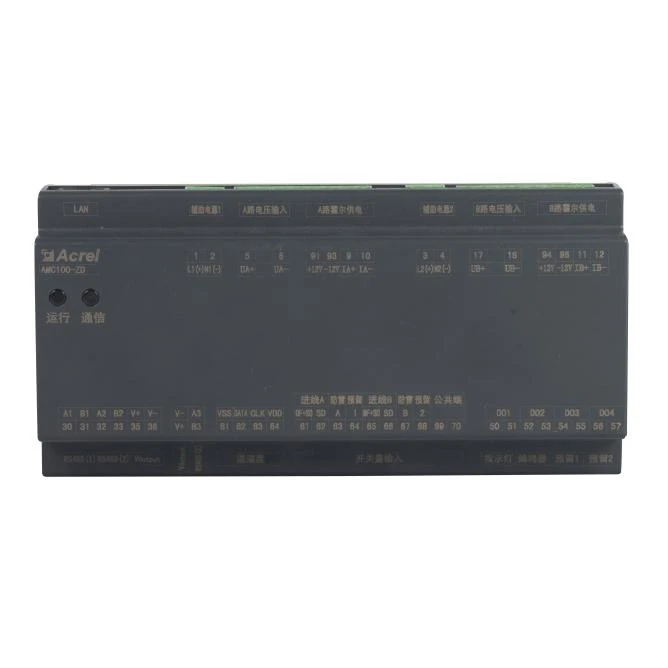

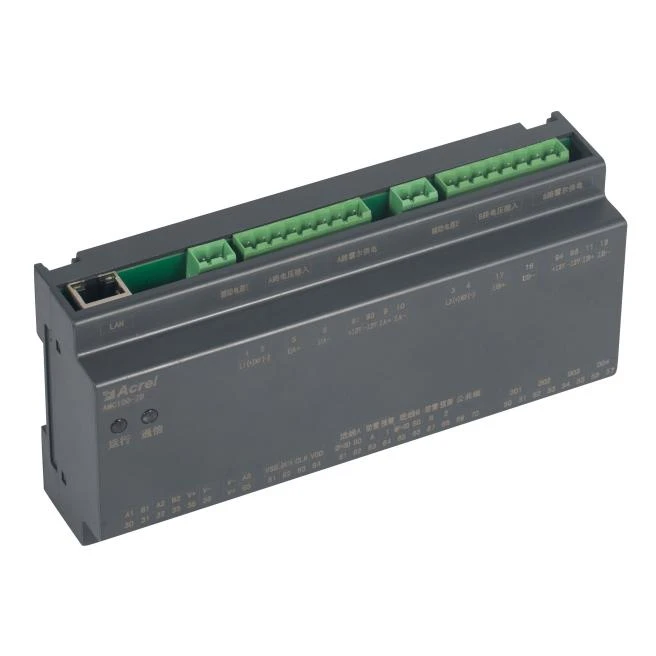

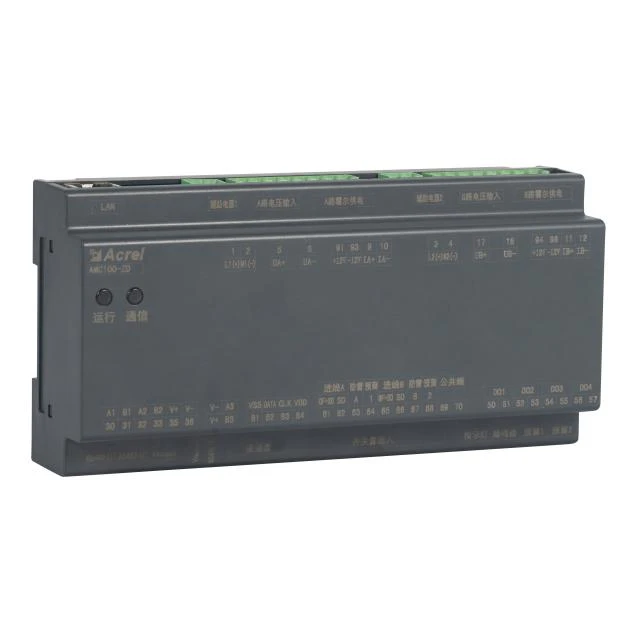

ظاہری شکل

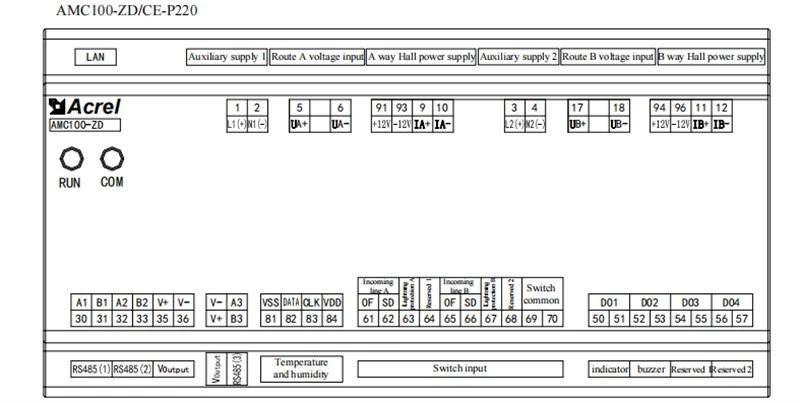

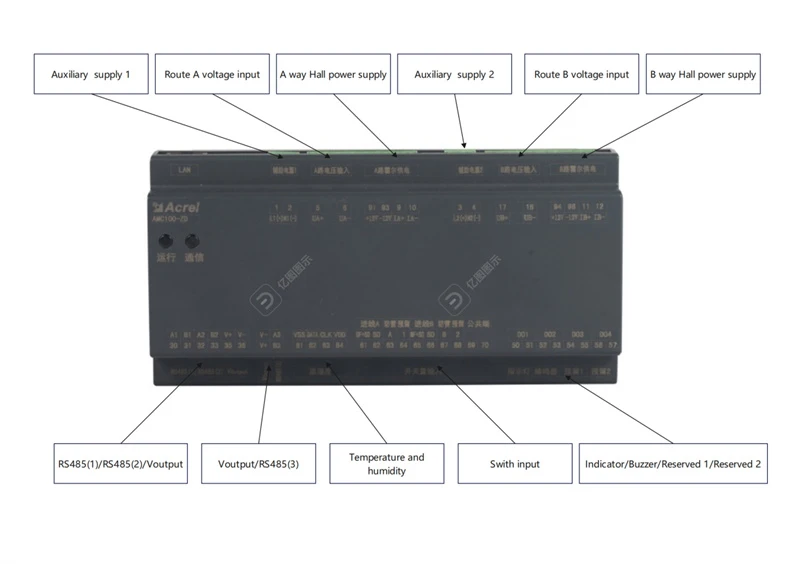

وائرنگ

پیرامیٹر

تقسیم کا نظام		ڈی سی
بس وولٹیج	وولٹیج کی درجہ بندی	48VDC، 240VDC، 336VDC
	پیمائش کی حد	±20 فیصد
	اوورلوڈ	فوری وولٹیج 2 بار فی سیکنڈ
موجودہ آنے والا سرکٹ	درجہ بندی	5V（ہال سینسر، ±12V AMC100-ZD کے ذریعے تقویت یافتہ
	اوورلوڈ	دورانیہ 1.2 گنا، فوری 10 بار/سیکنڈ ہے۔
ماحولیات	اونچائی	2500m سے کم یا اس کے برابر
	درجہ حرارت	آپریشن:-15 ڈگری -55 ڈگری اسٹوریج:-25 ڈگری -70 ڈگری
	نمی	رشتہ دار نمی 93 فیصد سے کم یا اس کے برابر
تنصیب		طریقہ DIN35mm ریل یا نیچے پلیٹ کی تنصیب
معاون بجلی کی فراہمی		AMC100-ZD: سگنل پاور（15W سے کم یا اس کے برابر） AMC100-ZD-P24:DC 12-24V آزاد بجلی کی فراہمی AMC100-ZD-P220: 1، جب مستقل وولٹیج DC240V، DC336V، AC220V کے ذریعے طاقت یافتہ ہو، DC240V، DC336V آزاد فراہمی 2، جب مستقل وولٹیج DC48V ہے، DC48V آزاد سپلائی سے چلتا ہے
موصلیت مزاحمت		تمام ٹرمینلز اور شیل پر چلنے والے حصوں کے درمیان موصلیت کی مزاحمت کم از کم 100MΩ ہونی چاہیے۔
آؤٹ پٹ سوئچ کریں۔		4 چینلز 3A 250VAC/3A 30VDC
ان پٹ سوئچ کریں۔		8 خشک نوڈس
مواصلات		1 چینل الگ تھلگ RS485/Modbus-RTU پس منظر کے نظام سے ٹچ اسکرین کے لیے 1RS485/Modbus-RTU ڈاؤن اسٹریم ماڈیول سے 1RS485/Modbus-RTU کنکشن 1-چینل ایتھرنیٹ کمیونیکیشن فنکشن اختیاری ہے۔
تنصیب		DIN35mm ریل یا نیچے پلیٹ کی تنصیب

اقتباس

شکل	قسم	فنکشن	ایف او بی شانگ ہائی (امریکن روپے)
	AMC100-ZA	اے پلس بی ڈوئل تھری فیز اے سی انکمنگ سرکٹ کے مکمل پاور پیرامیٹرز کی نگرانی، 8 سوئچنگ اسٹیٹس ان پٹس، 4 سوئچنگ اسٹیٹس آؤٹ پٹس، 2 رساو کی نگرانی، 1 درجہ حرارت اور نمی کا پتہ لگانا، 3 RS485 مواصلات	148
	AMC-FA30	A پلس B ڈوئل اے سی آؤٹ لیٹس کی کل 30 برانچوں اور 1 RS485 کمیونیکیشن کے مکمل پاور پیرامیٹرز کی نگرانی کریں۔	133
	AMC-FA48	A پلس B ڈوئل اے سی آؤٹ لیٹس کی کل 48 برانچوں اور 1 RS485 کمیونیکیشن کے مکمل پاور پیرامیٹرز کی نگرانی کریں۔	177
	AMC-FAK30	مکمل پاور پیرامیٹرز کی نگرانی کریں اور A پلس B ڈوئل اے سی آؤٹ لیٹس کی کل 30 برانچوں اور 1 RS485 کمیونیکیشن کی حالت تبدیل کریں۔	177
	AMC-FAK48	A پلس B ڈوئل اے سی آؤٹ لیٹس کی کل 48 برانچوں اور 1 RS485 کمیونیکیشن کی مکمل پاور پیرامیٹرز اور سوئچ اسٹیٹس کی نگرانی کریں۔	237
	AMC100-ZD	2 آزاد آنے والی لائنوں A پلس B، 8 سوئچنگ ان پٹ، 4 سوئچنگ آؤٹ پٹ، 1 درجہ حرارت اور نمی کا پتہ لگانے، اور 3 RS485 مواصلات کی وولٹیج، کرنٹ، پاور، اور برقی توانائی کی نگرانی کرتا ہے۔	148
	AMC100-FD30	مجموعی طور پر 30 برانچوں اور 1 RS485 کمیونیکیشن میں A پلس B ڈوئل ڈی سی آؤٹ گوئنگ لائنوں کے مکمل پاور پیرامیٹرز کی نگرانی کریں۔	133
	AMC-FD48	کل 48 برانچوں اور 1 RS485 کمیونیکیشن میں A پلس B ڈوئل ڈی سی آؤٹ گوئنگ لائنوں کے مکمل پاور پیرامیٹرز کی نگرانی کریں۔	177
	AMC100-FDK30	A پلس B ڈوئل ڈی سی آؤٹ لیٹ 30 برانچوں اور 1 RS485 کمیونیکیشن کے مکمل پاور پیرامیٹرز اور سوئچنگ اسٹیٹس (فعال) کی نگرانی کریں۔	177
	AMC100-FDK48	A پلس B ڈوئل ڈی سی آؤٹ لیٹ 48 برانچوں اور 1 RS485 کمیونیکیشن کے مکمل پاور پیرامیٹرز اور سوئچنگ اسٹیٹس (فعال) کی نگرانی کریں۔	237
